Fluent中使用重叠有一部分不见了

Question

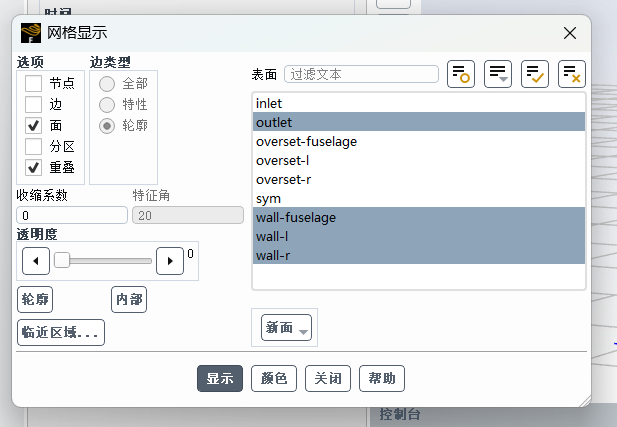

在fluent里面显示网格里面点击重叠，有一部分就消失不见了

问了ai是孤儿网格的问题，该怎么解决啊？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在 Fluent 中，使用“重叠网格（Overlapping Grids）”功能时，如果发现部分网格在点击“显示重叠”后消失，这通常是由于 “孤儿网格（Orphaned Cells）” 或 “未正确关联的网格区域” 引起的问题。以下是详细的原因分析和解决方法：

---

一、问题原因分析

1. 孤儿网格（Orphaned Cells）

   • 在重叠网格中，某些网格单元可能没有被正确映射到主网格或从网格，导致它们在显示时被忽略。
   • 这些“孤儿网格”可能是由于几何分割不准确、边界定义错误或网格划分不一致造成的。

2. 网格未正确关联

   • 如果两个网格区域之间没有建立正确的重叠关系（如未设置正确的“Overlap”或“Neighbor”关系），Fluent 可能无法识别这些区域，从而导致部分网格消失。

3. 网格质量差或存在缺陷

   • 网格中可能存在负体积、非正交性高或拓扑错误，这些都会影响重叠网格的显示和计算。

---

二、解决方案

1. 检查并修复网格质量

• 操作步骤：

  1. 打开 Fluent 的 Mesh > Check 功能。
  2. 使用 Check Mesh 工具检查是否存在负体积、非正交性等问题。
  3. 对于有问题的区域，可以尝试重新划分网格或调整网格尺寸。

• 建议：

  • 使用 Fluent Meshing 或 ICEM CFD 重新生成高质量网格。
  • 确保所有网格区域之间的连接是连续且无间隙的。

---

2. 设置正确的重叠关系

• 操作步骤：

  1. 在 Mesh > Overlap 菜单下，选择 Define Overlap。
  2. 确保所有需要重叠的网格区域都已正确指定为 Master 或 Slave。
  3. 验证 Overlap Region 是否覆盖了所有应重叠的部分。

• 注意：

  • Master网格 是主要参考网格，Slave网格 是需要与之重叠的网格。
  • 如果某部分网格没有被分配到任何重叠区域，它可能会被视为“孤儿”。

---

3. 删除或修复孤儿网格

• 操作步骤：

  1. 在 Mesh > Overlap 下，选择 Remove Orphaned Cells。
  2. Fluent 会自动删除那些未被正确映射的网格单元。
  3. 如果你希望保留这些网格但想让它可见，可以尝试手动调整其所属区域。

• 代码示例（TUI 命令）：

  /mesh/overlap/remove-orphaned-cells


---

4. 使用 TUI 命令查看网格状态

• 操作步骤：

  1. 输入以下命令查看当前网格状态：

     /mesh/overlap/status


  2. 查看是否有未关联的网格区域或异常状态。

• 输出示例：

  Number of orphaned cells: 500
  Overlap regions defined: 2


---

5. 重新划分网格（必要时）

• 操作步骤：

  1. 如果上述方法无效，考虑使用 Fluent Meshing 或 ICEM CFD 重新划分网格。
  2. 确保每个网格区域都具有明确的边界，并且与相邻区域有良好的重叠关系。

• 建议：

  • 使用 Multi-zone meshing 来确保多个区域之间的重叠关系清晰。
  • 在 ICEM CFD 中，使用 Overlap 工具来定义不同区域之间的重叠关系。

---

三、总结

| 步骤 | 内容 | |------|------| | 1 | 检查并修复网格质量，消除负体积和非正交问题 | | 2 | 设置正确的重叠关系，确保 Master 和 Slave 区域正确 | | 3 | 删除或修复孤儿网格，使用 remove-orphaned-cells 命令 | | 4 | 使用 TUI 命令查看网格状态，定位问题 | | 5 | 必要时重新划分网格，确保重叠关系清晰 |

---

四、代码示例（TUI 命令）

/mesh/overlap/remove-orphaned-cells
/mesh/overlap/status
/mesh/overlap/define-overlap

---

如果你能提供具体的网格截图或模型结构，我可以进一步帮助你定位问题所在。
