在在博途V18下载到CPU程序，西门子CPU与触摸屏无法数据传输

Question

CPU型号6ES7515-2FN03-0AB0
触摸屏型号6AV2 124-0MC01-0AX0
且CPU属性上没有syslog设置

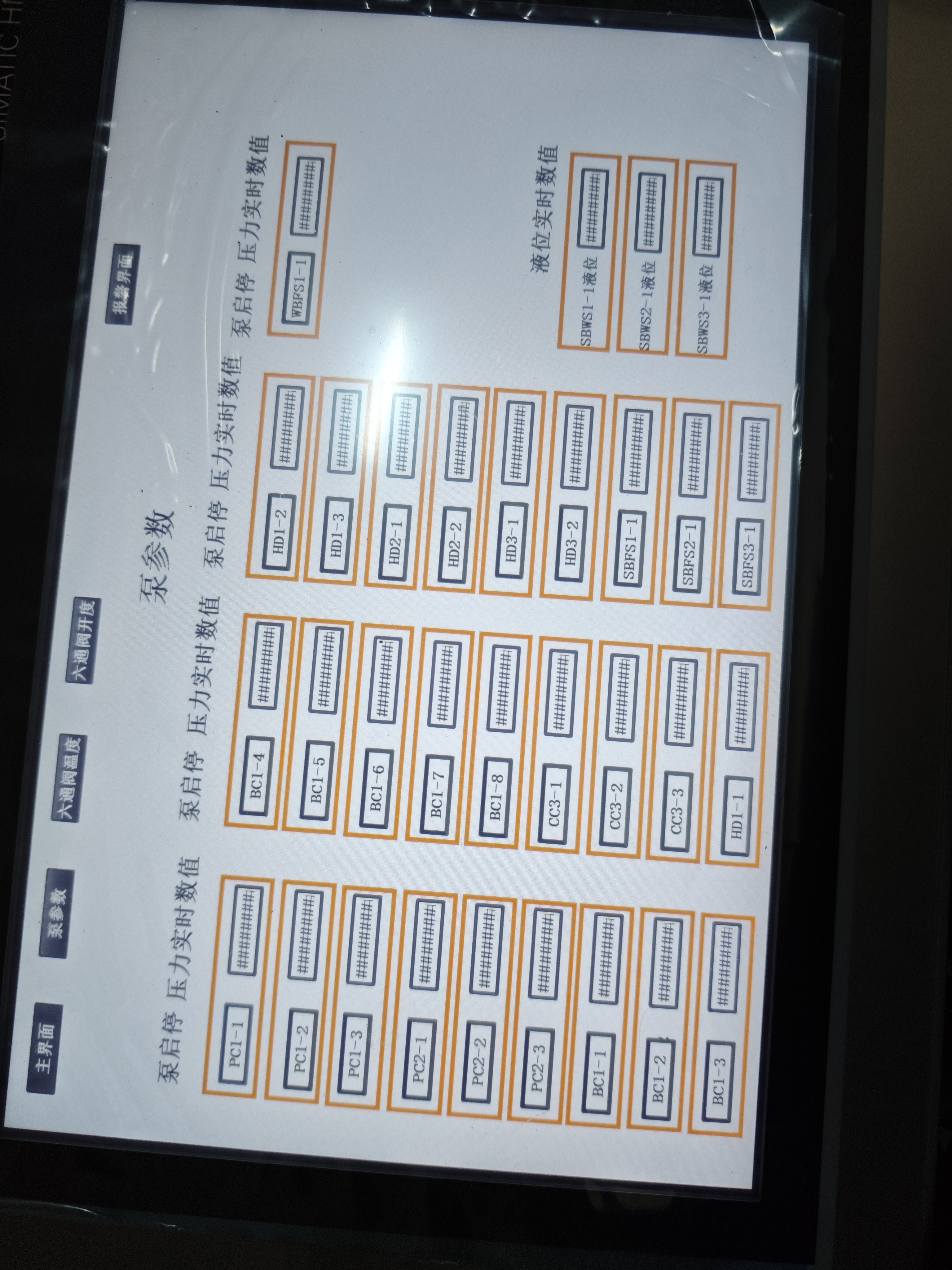

触摸屏上I/O域上显示井号字符

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

根据您提供的信息，西门子CPU型号为6ES7515-2FN03-0AB0，触摸屏型号为6AV2 124-0MC01-0AX0，且在CPU属性中没有SysLog设置，同时触摸屏上的I/O域显示井号（#）字符。这表明数据通信存在问题，可能是由于以下原因导致的：

---

一、问题分析

1. SysLog 设置缺失

• SysLog 是用于记录系统日志和错误信息的重要功能，尤其在与HMI（触摸屏）进行数据通信时，如果未正确配置，可能导致通信异常。
• 在博途（TIA Portal）中，若未在CPU属性中启用SysLog，可能会导致触摸屏无法正常接收或发送数据。

2. I/O 域显示井号（#）

• 这通常是变量未正确连接或数据类型不匹配的表现。
• 可能是：
  • 触摸屏上的I/O域未绑定到正确的PLC变量；
  • 数据类型不一致（如整数与字符串）；
  • 变量未被初始化或未在PLC程序中声明。

---

二、解决方案

1. 启用 SysLog 功能

步骤如下：

1. 打开 TIA Portal 工程；
2. 在项目树中找到 CPU（6ES7515-2FN03-0AB0）；
3. 右键点击 CPU，选择 “属性”（Properties）；
4. 在 “常规”（General） 或 “诊断/事件”（Diagnosis/Events） 页面中，找到 “SysLog” 选项；
5. 勾选“SysLog”并启用（确保其处于激活状态）；
6. 点击 “确定” 保存设置；
7. 重新下载程序到CPU。

注意： 如果找不到SysLog选项，请检查您的博途版本是否支持该功能（建议使用 TIA Portal V18 或更高版本）。

---

2. 检查触摸屏 I/O 域绑定

步骤如下：

1. 打开触摸屏项目（如 WinCC Advanced）；
2. 进入画面编辑器，打开出现问题的页面；
3. 选中显示井号（#）的 I/O 域；
4. 在属性窗口中，检查 “变量”（Variable） 是否已正确绑定到 PLC 中的变量；
5. 确保：
   • 变量名与PLC中的一致；
   • 数据类型匹配（例如：INT、REAL、STRING 等）；
   • 变量在PLC中已声明。

示例：

• 如果触摸屏上绑定的是 DB1.DBW0，则在PLC中应有对应的变量 DB1.DBW0；
• 若为字符串，则需确认是否为 STRING[20] 类型。

---

3. 配置通信参数

（1）检查网络配置

• 确保 CPU 和触摸屏之间的 IP 地址在同一网段；
• 确认 以太网通信模块（如 CP 5611 或集成网口） 正确配置；
• 在 TIA Portal 中，检查 “网络视图”（Network View） 中的通信连接是否正常。

（2）检查 HMI 与 PLC 的通信方式

• 确认触摸屏使用的通信协议（如 S7 通信）是否与 CPU 兼容；
• 在触摸屏项目中，检查 通信参数（如 IP 地址、端口号等）是否正确。

---

4. 修改 PLC 程序（如需要）

如果您发现某些变量未被正确声明或初始化，可以修改 PLC 程序：

// 示例：在 OB1 中定义变量
VAR
    DB1: DB1;  // 确保 DB1 已创建
END_VAR

// 初始化变量
DB1.DBW0 := 123;
DB1.DBD0 := 456.78;

注意： 确保所有在触摸屏中引用的变量都已在 PLC 中定义，并且具有正确的数据类型。

---

5. 使用 SysLog 查看错误信息

• 启用 SysLog 后，在 CPU 属性中查看 “诊断”（Diagnosis） 或 “事件日志”（Event Log）；
• 如果出现通信错误、变量未定义等提示，可针对性地排查问题。

---

三、总结

| 问题 | 解决方案 | |------|----------| | SysLog 未启用 | 在 CPU 属性中启用 SysLog 并重新下载程序 | | I/O 域显示井号（#） | 检查变量绑定、数据类型及 PLC 中的变量定义 | | 通信异常 | 检查 IP 地址、通信协议、网络连接等 | | SysLog 无法查看错误信息 | 确保 TIA Portal 版本兼容，检查诊断日志 |

---

四、代码示例（PLC）

// 示例：在 OB1 中定义并赋值变量
PROGRAM OB1
VAR
    DB1: DB1;  // 确保 DB1 已创建
END_VAR

// 初始化变量
DB1.DBW0 := 100;  // 整数
DB1.DBD0 := 3.14; // 实数
DB1.DBX0 := TRUE; // 布尔
DB1.DB_STRING := 'Hello'; // 字符串

---

五、建议

• 升级博途版本：建议使用 TIA Portal V18 或更高版本，以获得更好的兼容性和功能支持；
• 定期备份工程：避免因误操作或配置错误导致数据丢失；
• 使用诊断工具：利用 TIA Portal 内置的 “在线诊断”（Online Diagnosis） 功能，实时监控 CPU 和 HMI 的通信状态。

---

如您仍有问题，欢迎继续提供详细日志或截图，我可以进一步协助排查！
