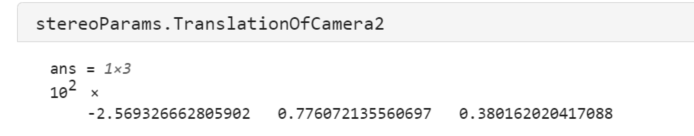

matlab双目标定得到的平移向量,不应该是相机2相对于相机1的平移,可为什么与实际位置相反,向量的x方向不应该正的吗?


matlab双目标定得到的平移向量,不应该是相机2相对于相机1的平移,可为什么与实际位置相反,向量的x方向不应该正的吗?


晚上好🌙🌙🌙
本答案参考通义千问
在使用 MATLAB 进行双目标定(Stereo Calibration)时,得到的平移向量(Translation Vector)通常表示的是相机2相对于相机1的位移。但是,你提到的“x方向不应该正的吗?”这个问题非常关键,涉及到坐标系定义、标定结果的方向性以及实际物理位置之间的关系。
在双目标定中,MATLAB 使用 stereoCameraCalibrator 或 estimateFundamentalMatrix 等工具进行校准,最终会得到两个相机的内参矩阵(Intrinsic Matrices) 和外参矩阵(Extrinsic Matrices),其中:
注意: 这里的 T 是以相机1为参考系,表示相机2的位置。因此,T 的方向是从相机1指向相机2。
MATLAB 中使用的默认坐标系是:
但在实际应用中,不同的系统或传感器可能使用不同的坐标系定义,例如:
如果你的硬件设备(如摄像头)安装方式与 MATLAB 假设的坐标系不一致,那么计算出来的平移向量方向就会与预期相反。
如果两个相机是左右对称放置,比如一个在左边,一个在右边,那么:
所以,x 方向是否为正,取决于两个相机的实际安装位置。
MATLAB 在进行双目标定时,会根据图像的采集顺序来判断哪个是“主相机”(通常是第一个输入的图像)。如果图像顺序被调换,可能会导致 T 的方向反转。
建议: 在调用
stereoCameraCalibrator时,确保图像顺序正确,且每个图像对应正确的相机。
确认相机安装位置和坐标系一致性
检查图像采集顺序
手动调整平移向量方向
% 原始平移向量
T = [Tx, Ty, Tz];
% 如果 x 方向应为正,但当前为负,则翻转 x 分量
T = [-Tx, Ty, Tz];
可视化校准结果

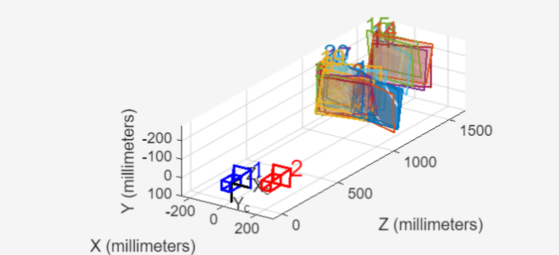

showExtrinsics 函数查看两个相机的相对位置和方向:
showExtrinsics(calibResult);
使用已知标定板位置验证
% 假设你已经完成了双目标定,得到了 calibResult
calibResult = stereoCameraCalibrator(...); % 你的校准结果
% 获取平移向量
T = calibResult.TranslationVectors(1, :); % 假设只校准了一个场景
% 显示原始平移向量
disp('Original Translation Vector:');
disp(T);
% 假设 x 应该是正的,但当前是负的,进行翻转
if T(1) < 0
T = [-T(1), T(2), T(3)];
disp('Adjusted Translation Vector (x flipped):');
disp(T);
end
% 更新校准结果中的平移向量(可选)
calibResult.TranslationVectors(1, :) = T;
| 问题 | 原因 | 解决方案 | |------|------|----------| | 平移向量 x 方向为负 | 坐标系不一致、相机安装位置、图像顺序错误 | 确认坐标系、调整图像顺序、手动翻转向量 | | 校准结果与实际不符 | 标定板位置误差、图像质量差 | 使用高质量图像、重复校准、验证标定板位置 |
