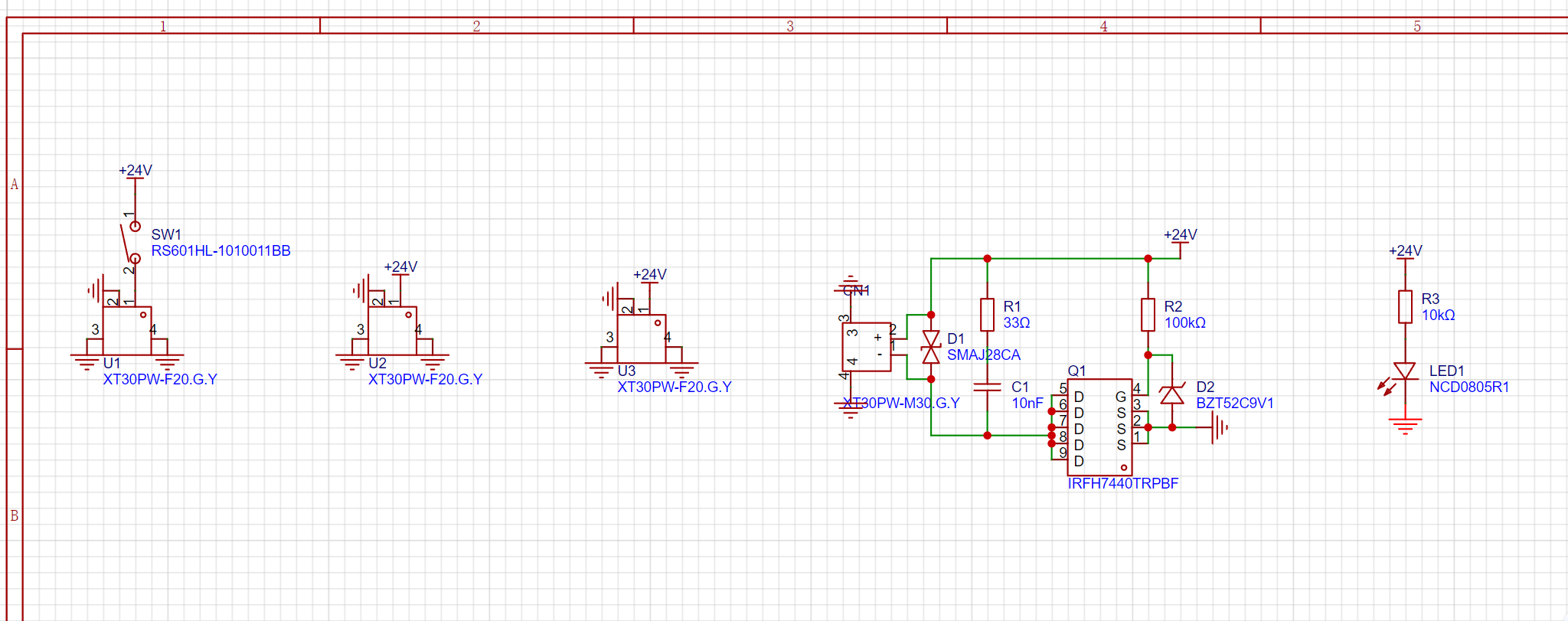

这个图片对应的pcb怎么画

Question

对应的pcb应该怎么画，用嘉立创来绘制，四角打M3螺丝孔，尺寸为50mm*40mm

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

要根据图片绘制对应的 PCB（印刷电路板），并使用 嘉立创 进行设计，你需要按照以下步骤进行操作。以下是详细的流程和注意事项：

---

一、准备工作

1. 获取原始图片或原理图

   • 如果你有图片，请确保图片中清晰展示了元件布局和走线。
   • 如果没有原理图，需要根据图片手动绘制原理图。

2. 确定PCB尺寸

   • 尺寸为50mm × 40mm，注意四角需打 M3螺丝孔（直径约3.2mm，间距建议为10mm左右）。

3. 选择EDA工具

   • 嘉立创提供 EasyEDA 或 Altium Designer 等支持，推荐使用 EasyEDA（免费、在线）。

---

二、绘制PCB的详细步骤

1. 创建新项目

• 登录 EasyEDA
• 新建一个 PCB项目
• 设置 Board Size 为 50mm × 40mm

2. 添加螺丝孔（M3）

• 在 四个角落 添加 通孔（Through-hole）：
  • 孔径：3.2mm
  • 焊盘直径：6mm
  • 位置：距离边缘约5mm

重点：螺丝孔应位于PCB四角，且与机械结构匹配。

3. 导入或绘制原理图

• 如果已有原理图，直接导入；
• 否则，手动绘制原理图，包括：
  • 所有元件（如IC、电容、电阻等）
  • 连接关系

4. 布局（Layout）

• 根据图片将元件放置在PCB上
• 注意：
  • 元件方向一致
  • 电源和地线尽量靠近
  • 高频信号走线尽量短

5. 布线（Routing）

• 使用 自动布线 或 手动布线 完成所有连接
• 注意：
  • 保持走线整洁
  • 避免交叉
  • 保留足够的空间用于焊接和测试

6. 检查规则（DRC）

• 检查是否有 短路、断路、间距不足 等问题
• 修复所有错误

7. 生成Gerber文件

• 在 File → Export → Gerber Files
• 选择 Aperture Format 为 RS274X
• 保存后上传至 嘉立创 下单

---

三、代码示例（如果涉及FPGA或单片机）

如果你的PCB包含 FPGA或单片机，可能需要编写部分代码（如Verilog/VHDL/Arduino），但PCB设计本身不涉及代码。不过，如果你需要在PCB上实现某个功能，可以参考如下示例：

示例：Arduino UNO PCB布局（简化版）

[注：此为示意，实际需用EDA软件绘制]

| 元件 | 类型 | 位置 | |------|------|------| | ATmega328P | 微控制器 | 中心 | | 16MHz晶振 | 晶振 | 右上角 | | 10uF电容 | 电解电容 | 电源引脚附近 | | 22pF电容 | 陶瓷电容 | 晶振两侧 | | USB接口 | Type-B | 左侧 | | LED | 指示灯 | 右下角 |

重点：所有元件必须与原理图一致，布局合理，避免干扰。

---

四、提交嘉立创下单

1. 登录 嘉立创官网
2. 上传Gerber文件
3. 选择：
   • 板厚：1.6mm
   • 铜厚：1oz
   • 表面处理：喷锡
4. 提交订单并支付

---

五、总结

1. PCB尺寸：50mm × 40mm
2. 四角M3螺丝孔
3. 使用EasyEDA绘制
4. 生成Gerber文件并提交嘉立创

最终目标是确保PCB布局合理、走线正确，并能顺利生产。

如需进一步帮助，可以提供图片或原理图，我可以帮你更具体地设计。
