ESP32-2432S024屏幕局部出现乱码

Question

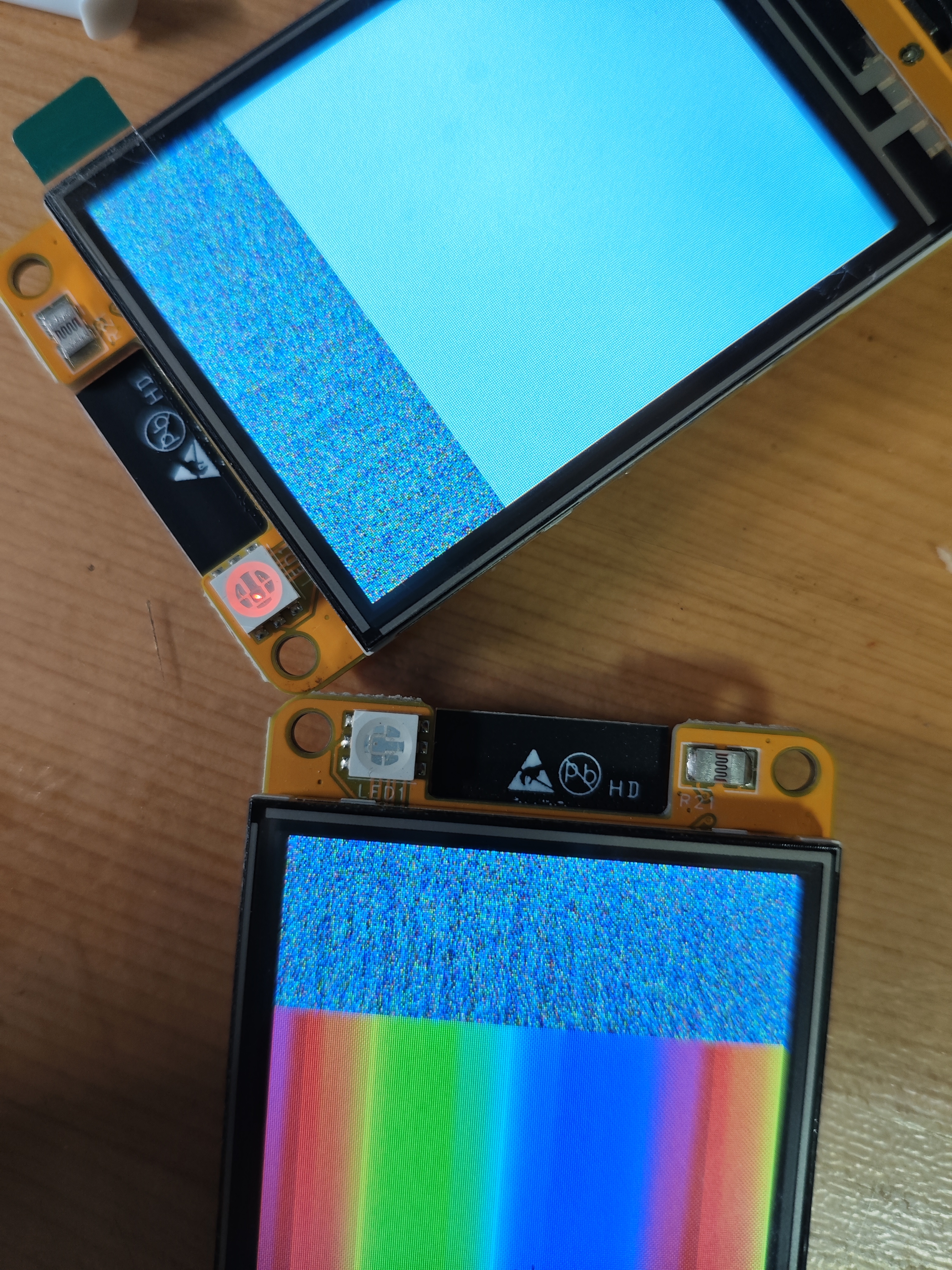

在用macos上的vscode中的pio插件给连接在c口转USB的扩展坞上的ESP32-2432S024烧录成功后屏幕局部出现如图乱码 请问如何解决qwq

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据你的描述，ESP32-2432S024 屏幕在烧录成功后出现局部乱码，这可能是由以下几个原因引起的。以下是一些可能的原因和对应的解决方案：

---

一、可能的原因分析

1. 屏幕驱动程序配置错误

ESP32-2432S024 是一款基于 ILI9341 的 TFT 屏幕，如果在代码中没有正确配置驱动参数（如方向、颜色模式等），可能会导致显示异常。

2. SPI 接口连接问题

虽然你已经烧录成功，但 SPI 接口的信号线（如 SCK、MOSI、MISO、CS）连接不稳或接错，也可能导致部分区域显示异常。

3. 电源不稳定

ESP32 和屏幕都需要稳定的电源，如果供电不足，可能导致屏幕显示异常。

4. 显存（Frame Buffer）初始化错误

某些库（如 ESP-IDF 或 Arduino 的 TFT 库）需要初始化显存，若未正确设置，可能出现乱码。

---

二、解决方案步骤

1. 检查 SPI 接口连接

确保所有 SPI 引脚都正确连接：

• SCK → ESP32 的 GPIO 18
• MOSI → ESP32 的 GPIO 23
• CS → ESP32 的 GPIO 5
• DC → ESP32 的 GPIO 17
• RST → ESP32 的 GPIO 16

重点： 确保所有引脚连接牢固，尤其是 CS（片选） 和 DC（数据/命令），这两个是控制屏幕的关键信号。

---

2. 检查屏幕驱动配置

如果你使用的是 Arduino 的 TFT_eSPI 库，请检查 User_Setup.h 文件中的配置是否正确。例如：

#define USER_SETUP_ID 1

// 定义屏幕尺寸
#define TFT_WIDTH 240
#define TFT_HEIGHT 320

// 定义 SPI 接口
#define TFT_SCLK 18
#define TFT_MOSI 23
#define TFT_CS   5
#define TFT_DC   17
#define TFT_RST  16

// 设置屏幕驱动为 ILI9341
#define ILI9341_DRIVER

// 颜色模式
#define TFT_COLOR_ORDER RGB

重点： 确保 ILI9341_DRIVER 被定义，并且屏幕方向（如横屏或竖屏）也正确设置。

---

3. 使用示例代码测试屏幕

尝试运行一个简单的示例代码，看是否能正常显示：

#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI(); // 创建 TFT 对象

void setup() {
  tft.init();
  tft.setRotation(1); // 旋转方向（0-3）
  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_WHITE, TFT_BLACK);
  tft.setTextSize(2);
  tft.setCursor(50, 100);
  tft.println("Hello, World!");
}

void loop() {
  // 不需要循环内容
}

重点： 如果这段代码运行正常，说明问题可能出在你的项目配置中；否则，可能是硬件连接或驱动问题。

---

4. 检查电源稳定性

• 使用 USB 供电时，建议直接通过 USB-C 接口 连接 ESP32，而不是通过扩展坞。
• 如果使用扩展坞，请确保其供电能力足够（至少 500mA 以上）。

---

5. 更新固件或库版本

确保你使用的 Arduino IDE 或 PlatformIO 中的 TFT_eSPI 库 是最新版本，或者尝试使用其他库（如 Adafruit_GFX + Adafruit_ILI9341）进行测试。

---

三、推荐修改后的代码示例（Arduino 环境）

如果你使用的是 Arduino 环境，以下是完整的测试代码：

#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI(); // 创建 TFT 对象

void setup() {
  tft.init();
  tft.setRotation(1); // 设置屏幕方向
  tft.fillScreen(TFT_BLACK);
  tft.setTextColor(TFT_WHITE, TFT_BLACK);
  tft.setTextSize(2);
  tft.setCursor(50, 100);
  tft.println("Hello, World!");
}

void loop() {
  // 不需要循环内容
}

重点： 如果这个代码无法显示正常，建议更换屏幕或检查硬件连接。

---

四、总结

| 原因 | 解决方案 | |------|----------| | 驱动配置错误 | 检查 User_Setup.h 中的屏幕驱动和引脚定义 | | SPI 接口问题 | 确保所有 SPI 引脚连接正确 | | 电源不稳定 | 直接使用 USB-C 接口供电 | | 显存初始化错误 | 确保调用 tft.init() 并设置正确的屏幕方向 | | 库版本过旧 | 更新 TFT_eSPI 或其他相关库 |

---

如果你能提供更详细的代码片段或截图，我可以进一步帮助你定位问题。希望这些信息对你有帮助！
