关于#stm32#的问题：程序烧录完无反应

Question

现阶段八点去完成糖醋鱼人呢你现在睡觉是真的不不知真假就像你徐子奥问问看我难受你是男是女郑凯怎么走你这么早没什么

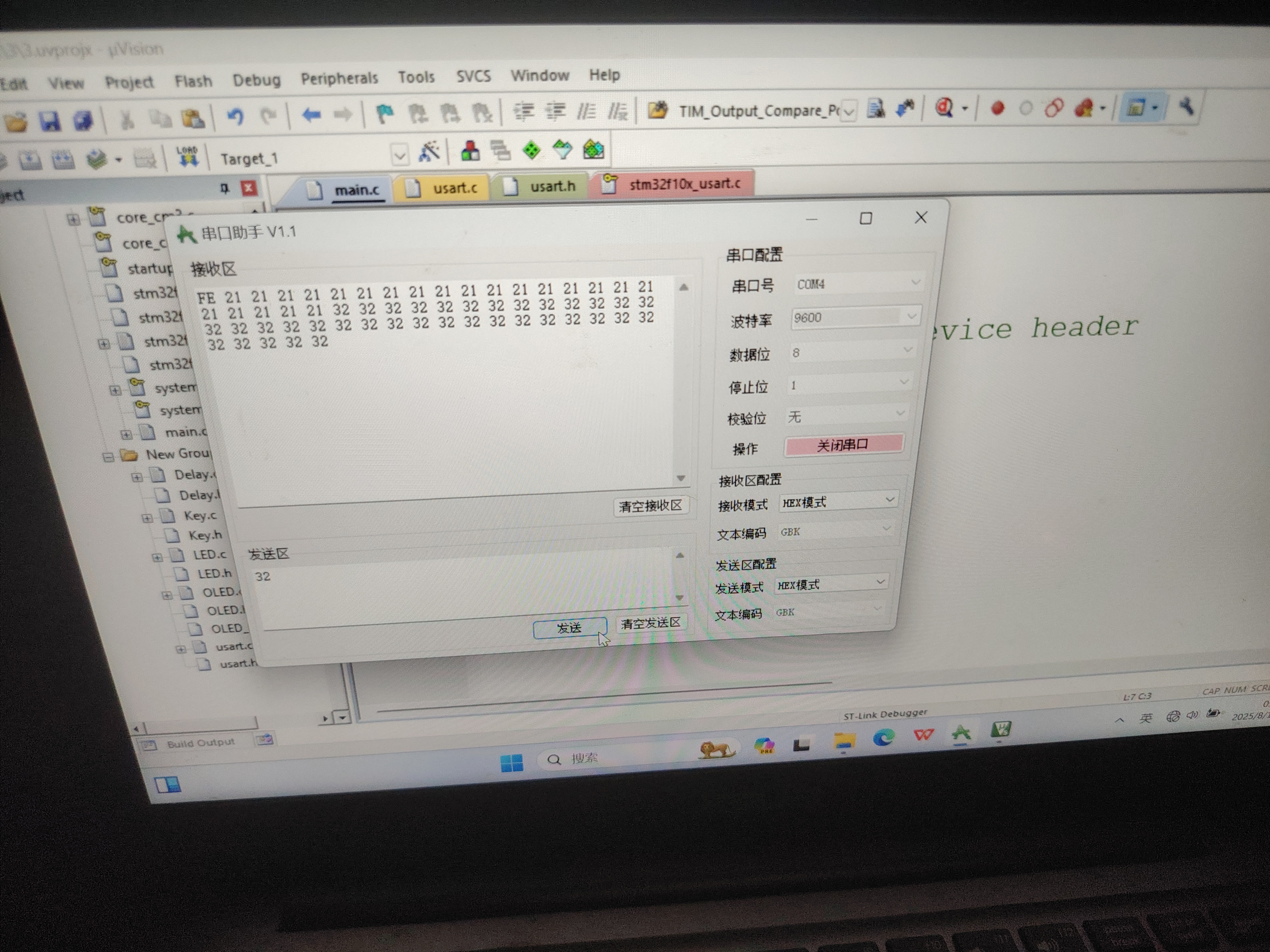

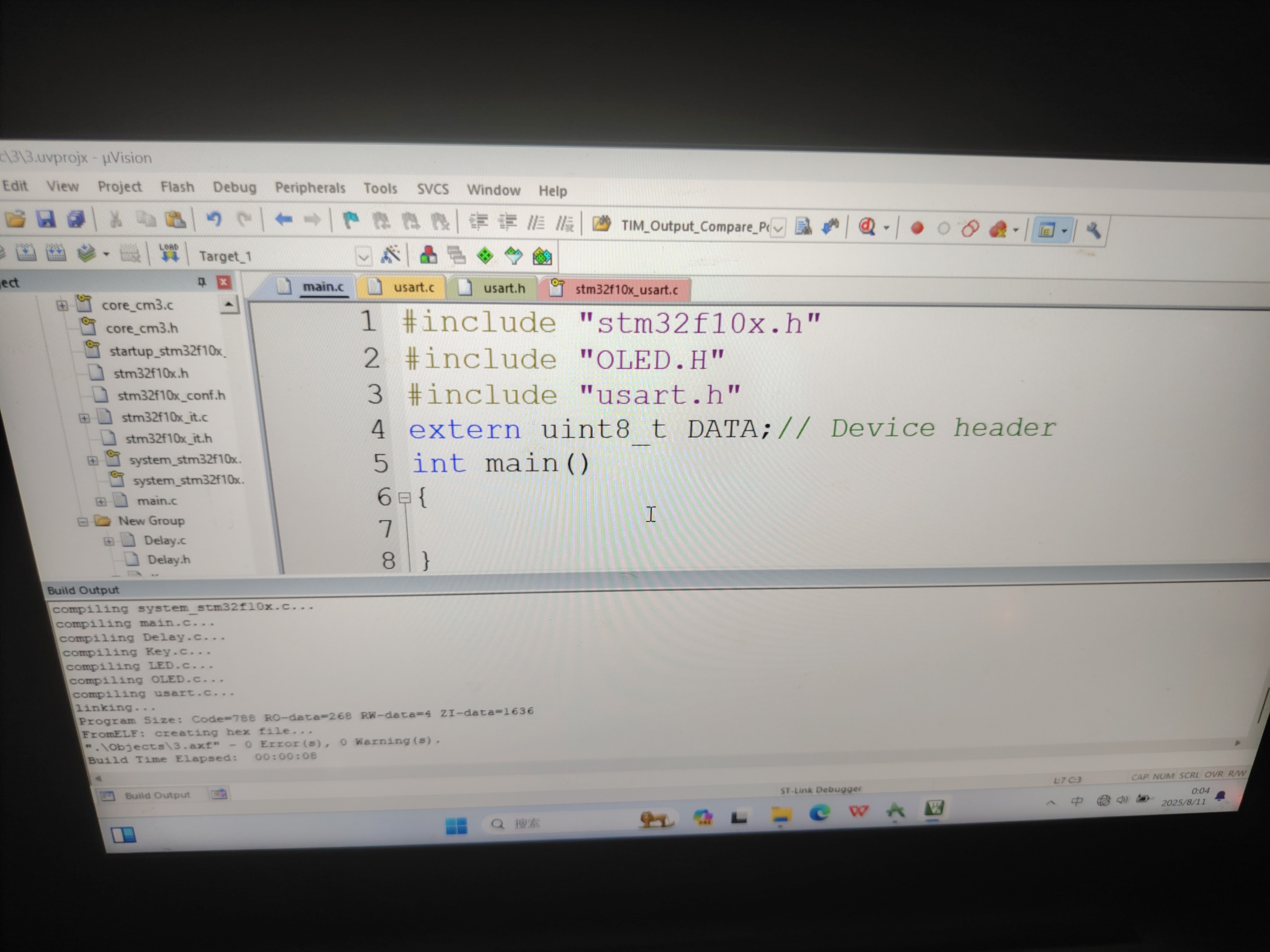

初始化都没初始化，串口接发送功能完好

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的“程序烧录完无反应”是嵌入式开发中非常常见的问题，尤其是在使用 STM32 系列单片机时。根据你的描述，虽然串口发送功能正常，但程序烧录后没有反应，这可能涉及多个方面的问题。

---

一、问题分析

从你的描述来看：

• “初始化都没初始化”：说明程序可能没有正确执行初始化代码。
• “串口接发送功能完好”：说明串口通信部分可能正常，但程序逻辑未执行。
• “烧录完无反应”：可能是程序没有运行，或者程序运行中出现错误（如死循环、硬件故障等）。

---

二、可能原因及解决方案

1. 程序未正确烧录

• 检查烧录工具和连接：
  • 确保 ST-Link 或其他烧录器与 STM32 正确连接。
  • 检查 SWD 或 JTAG 接口是否接触良好。
• 检查烧录软件设置：
  • 使用 STM32CubeProgrammer 或 ST-Link Utility 等工具进行烧录。
  • 确认 目标芯片型号 和 烧录模式 是否正确。
• 尝试重新烧录：
  • 有时烧录失败或程序损坏会导致无反应，可以尝试重新烧录一次。

建议：使用 STM32CubeProgrammer 进行烧录，并在烧录完成后点击 "Verify" 验证程序是否正确写入。

---

2. 程序未进入 main 函数

• 检查启动文件（startup_stm32xxx.s）：
  • 确保 Reset_Handler 正确跳转到 main 函数。
  • 如果 main 函数未被调用，程序将无法运行。
• 检查主函数定义：

  int main(void)
  {
      // 初始化代码
      while (1) {
          // 主循环
      }
  }


  注意： 确保 main 函数定义正确，且没有被编译器优化掉。

---

3. 系统时钟未正确配置

• 检查 RCC 初始化代码：
  • 如果系统时钟未正确配置，可能导致外设（如 GPIO、USART）无法正常工作。
  • 示例代码：

    void SystemClock_Config(void)
    {
        RCC_OscInitTypeDef RCC_OscInitStruct = {0};
        RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

        // 配置 HSE 振荡器
        RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
        RCC_OscInitStruct.HSEState = RCC_HSE_ON;
        RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
        RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
        RCC_OscInitStruct.PLL.PLLM = 8;
        RCC_OscInitStruct.PLL.PLLN = 336;
        RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
        RCC_OscInitStruct.PLL.PLLQ = 7;
        HAL_RCC_OscConfig(&RCC_OscInitStruct);

        // 配置系统时钟
        RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
        RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
        RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
        RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
        RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;
        HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5);
    }


重点： 系统时钟未配置好会导致所有外设无法正常工作。

---

4. GPIO 初始化错误

• 检查 GPIO 配置：
  • 如果某个关键引脚（如 LED、串口）未正确初始化，程序可能看似“无反应”。
  • 示例代码：

    GPIO_InitTypeDef GPIO_InitStruct;

    // 使能 GPIOA 时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();

    // 配置 PA5 为输出
    GPIO_InitStruct.Pin = GPIO_PIN_5;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);


重点： 确保所有需要使用的引脚都已正确初始化。

---

5. 主循环中没有有效操作

• 检查主循环内容：
  • 如果主循环中没有任何操作（如 LED 点亮、串口打印），可能会误以为程序无反应。
  • 建议添加简单测试代码：

    while (1)
    {
        HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);  // 切换 LED 状态
        HAL_Delay(500);                          // 延时 500ms
    }


重点： 通过 LED 或串口输出判断程序是否运行。

---

6. 调试信息缺失

• 使用串口调试输出：
  • 在关键位置添加 printf 或 HAL_UART_Transmit 输出调试信息。
  • 示例：

    printf("System initialized...\n");
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
    printf("LED turned on.\n");


重点： 调试信息可以帮助定位程序执行流程。

---

三、推荐排查步骤

1. 检查烧录是否成功

   • 使用 STM32CubeProgrammer 验证程序是否写入成功。

2. 确认主函数是否被执行

   • 添加调试输出或 LED 控制，观察是否有反应。

3. 检查系统时钟配置

   • 确保 SystemClock_Config() 正确执行。

4. 检查 GPIO 初始化

   • 确保所有需要用到的引脚均已初始化。

5. 检查主循环逻辑

   • 确保主循环中有实际操作（如延时、LED 控制、串口输出）。

6. 使用调试器查看程序执行状态

   • 使用 ST-Link 或 J-Link 调试器，查看程序是否卡在某处。

---

四、示例修改代码（简化版）

#include "main.h"
#include "stdio.h"

UART_HandleTypeDef huart1;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_USART1_UART_Init(void);

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_USART1_UART_Init();

    printf("System initialized...\n");  // 调试信息

    while (1)
    {
        HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);  // 切换 LED
        HAL_UART_Transmit(&huart1, (uint8_t*)"LED toggled\n", 13, 100);  // 串口输出
        HAL_Delay(500);
    }
}

// 系统时钟配置（示例）
void SystemClock_Config(void)
{
    // ...（此处填写正确的时钟配置代码）
}

// GPIO 初始化
static void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    __HAL_RCC_GPIOA_CLK_ENABLE();

    GPIO_InitStruct.Pin = GPIO_PIN_5;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

// USART1 初始化
static void MX_USART1_UART_Init(void)
{
    huart1.Instance = USART1;
    huart1.Init.BaudRate = 115200;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;
    huart1.Init.StopBits = UART_STOPBITS_1;
    huart1.Init.Parity = UART_PARITY_NONE;
    huart1.Init.Mode = UART_MODE_TX_RX;
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    HAL_UART_Init(&huart1);
}

---

五、总结

| 问题点 | 解决方案 | |----------------|----------| | 烧录失败 | 重新烧录并验证 | | 主函数未执行 | 检查 main 函数和启动文件 | | 时钟未配置 | 检查 SystemClock_Config | | GPIO 未初始化 | 确保所有引脚正确配置 | | 主循环无操作 | 添加 LED 或串口输出 |

---

如果你愿意提供具体的代码片段或烧录日志，我可以进一步帮你定位问题！
