Ansys apdl问题求解

Question

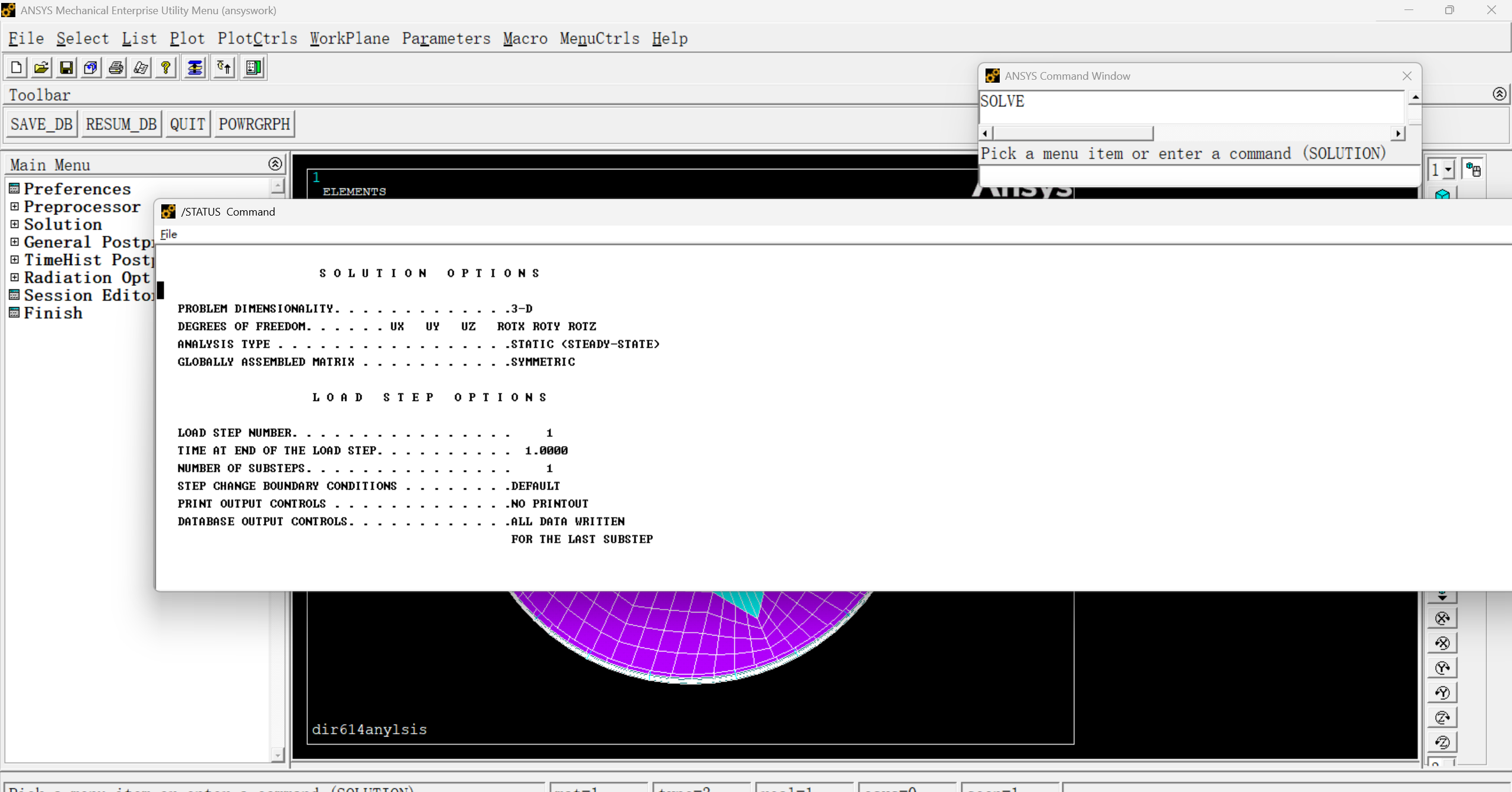

在使用apdl命令流建模求解时，弹出一个/STATUS Command界面，然后电脑就卡住了，卡顿之后关闭该窗口，在查找求解结果时显示找不到求解结果文件，请问是什么情况

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 ANSYS APDL（ANSYS Parametric Design Language） 进行建模和求解时，如果遇到弹出 /STATUS Command 界面后电脑卡顿，关闭窗口后又找不到求解结果文件，这通常意味着 求解过程中出现了错误或异常终止。以下是对该问题的详细分析及解决方案。

---

一、可能原因分析

1. APDL命令流中存在语法错误或逻辑错误

   • 比如未正确定义单元类型、材料属性、边界条件等。
   • 命令顺序错误，导致求解器无法正常执行。

2. 内存不足或计算资源不足

   • 如果模型过大，APDL 在求解时会占用大量内存，导致系统卡顿甚至崩溃。
   • 可能是由于网格划分过密或节点数量过多。

3. 求解器配置不正确

   • 求解类型（如静力、瞬态、非线性等）设置不当。
   • 求解器选项（如迭代次数、收敛准则等）设置不合理。

4. /STATUS Command 是系统提示的“状态查看”界面

   • 该界面用于显示当前求解进度或状态，但若程序因错误而卡住，可能无法正常退出。
   • 若强制关闭，可能导致求解过程未完成，结果文件未生成。

5. 求解结果文件路径错误或未保存

   • 默认情况下，APDL 的输出文件（如 .rst, .dbs, .log）可能存储在临时目录中。
   • 若未指定输出路径或路径无效，可能会导致找不到文件。

---

二、解决步骤（有序列表）

1. 检查命令流中的语法与逻辑

• 检查关键命令是否正确：

  • ET,1,SOLID95（单元类型）
  • MP,EX,1,210e3（弹性模量）
  • K,1,0,0,0（关键点）
  • CYLIND,1,10,0,0,0,0,90（圆柱体）
  • VSBA,1,2（体积分割）
  • CMESH,ALL（网格划分）
  • SOLU（求解开始）
  • ANTYPE,STATIC（静态分析）
  • D,ALL,UX,0（边界条件）
  • F,ALL,FY,-1000（载荷）
  • SOLVE（执行求解）

• 注意： 确保所有命令顺序正确，尤其是 SOLU 和 SOLVE 的使用。

2. 检查内存与计算资源

• 减少网格密度：使用 ESIZE,10 或更粗的网格。
• 简化模型：移除不必要的几何细节。
• 增加虚拟内存：确保系统有足够内存支持 ANSYS 运行。

3. 配置求解器参数

• 在命令流中添加以下语句以控制求解器行为：

/INPUT, 'yourfile.inp'    ! 输入命令流文件
/SOLU
ANTYPE,STATIC            ! 设置为静态分析
EQSLV,SPARSE             ! 使用稀疏矩阵求解器
NSUBST,10                ! 分步求解
CUTCONTROL,ON            ! 启用切片控制

重点： 使用 EQSLV,SPARSE 可提高求解效率并减少内存占用。

4. 指定输出文件路径

• 在命令流开头添加以下命令，指定输出路径：

*SET,PATH,'C:\Your\Output\Path'
*SET,FILE,'result'
*CFOPEN,FILE,db

• 说明： *CFOPEN 用于打开输出文件，*SET 用于设置路径和文件名。

5. 添加日志记录功能

• 在命令流中加入日志记录，方便调试：

*MSG,INFO
"Starting ANSYS APDL Analysis..."
*MSG,END

• 也可以使用 *VWRITE 输出变量值进行调试。

6. 检查结果文件是否存在

• 如果程序已运行但未生成文件，尝试在 ANSYS 的工作目录中查找以下文件：

| 文件类型 | 说明 | |----------|------| | .rst | 结果文件（位移、应力等） | | .db | 数据库文件（几何、网格等） | | .log | 日志文件（包含错误信息） |

• 建议： 使用 *GET 获取当前工作目录：

*GET,WORKDIR,DIR,0
*MSG,INFO
"Current working directory: ", WORKDIR
*MSG,END

---

三、示例修改后的命令流（参考）

*SET,PATH,'C:\Your\Output\Path'
*SET,FILE,'result'
*CFOPEN,FILE,db

! 定义材料属性
MP,EX,1,210e3
MP,PRXY,1,0.3

! 创建几何体
K,1,0,0,0
K,2,10,0,0
CYLIND,1,2,0,0,0,90

! 划分网格
ESIZE,10
VMESH,ALL

! 设置求解器参数
/SOLU
ANTYPE,STATIC
EQSLV,SPARSE
NSUBST,10
CUTCONTROL,ON

! 施加边界条件
D,ALL,UX,0

! 施加载荷
F,ALL,FY,-1000

! 开始求解
SOLVE

! 保存结果
*CFSAVE,FILE,db
*CFCLOSE

*MSG,INFO
"Analysis completed successfully."
*MSG,END

---

四、总结

| 问题 | 解决方案 | |------|----------| | 弹出 /STATUS 界面并卡顿 | 检查命令流语法、减少网格密度、优化内存使用 | | 关闭窗口后找不到结果文件 | 指定输出路径、检查 .rst, .db 文件位置 | | 求解器异常终止 | 添加日志记录、使用 EQSLV,SPARSE 提高稳定性 |

---

如果你可以提供具体的命令流代码，我可以进一步帮助你排查具体错误所在。
