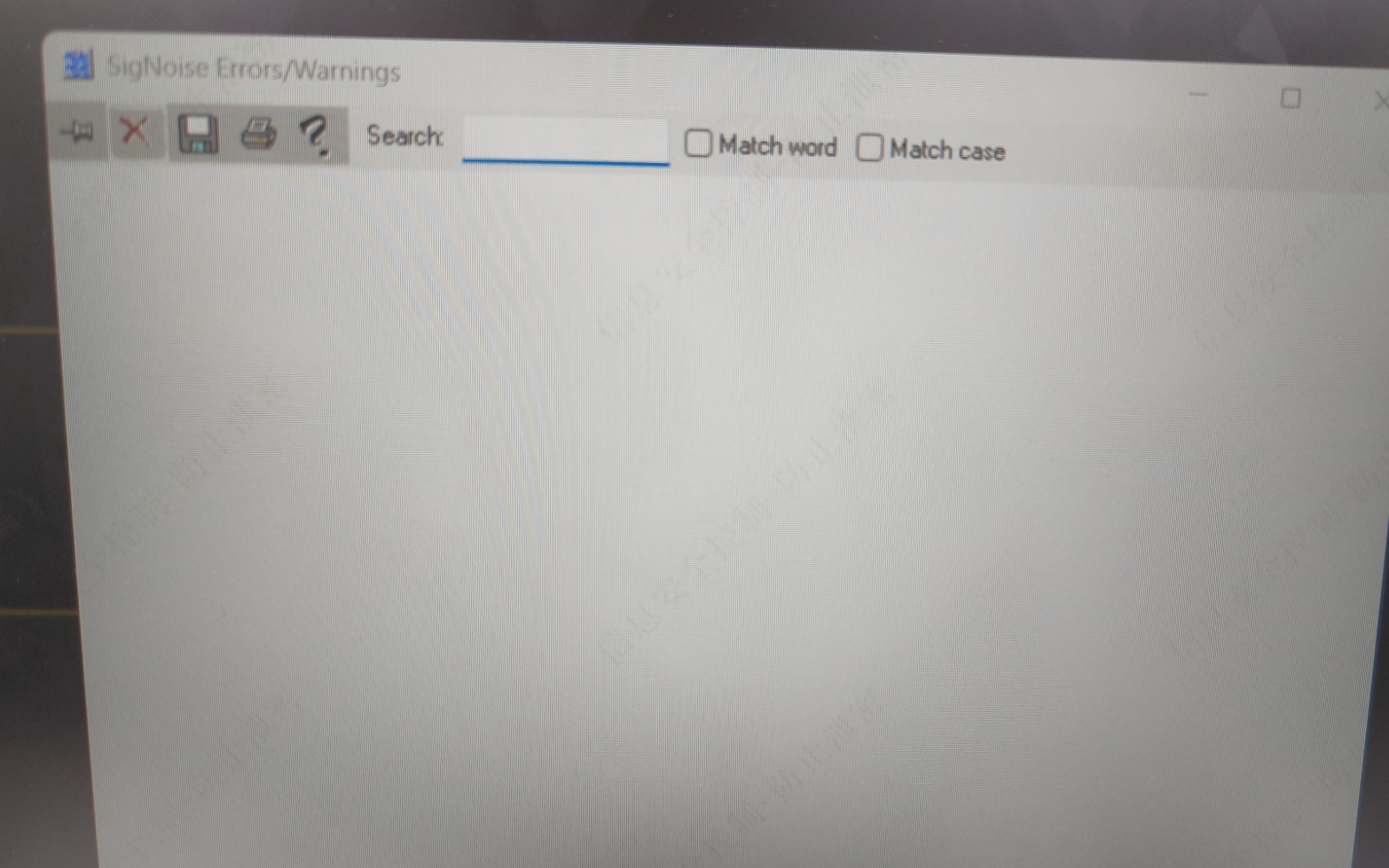

Allegro移动丝印就提示signoiseerrors/warning怎么回事？

Question

Allegro移动丝印就提示signoiseerrors/warning怎么回事？

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在使用 Allegro 进行 PCB 设计时，如果你在移动丝印（Silkscreen）时遇到提示 "signoiseerrors/warning"，这通常意味着 设计规则检查（DRC, Design Rule Check） 检测到了某些问题。这个警告或错误可能与以下几种情况有关：

---

一、常见原因分析

1. 丝印与元件的间距不足

   • 移动丝印时，可能导致丝印与元件本体、焊盘、过孔等之间的间距小于设定的 DRC 规则要求。
   • 重要提示： 丝印与元件之间应保持至少 0.2mm 的安全距离。

2. 丝印超出板框（Board Outline）

   • 如果你移动了丝印，使其部分超出电路板的边界，系统会报错。

3. 丝印与其他层的图形重叠

   • 例如，丝印与顶层或底层的铜箔、过孔、焊盘等有重叠。

4. 丝印未正确关联到元件

   • 有些情况下，丝印可能没有正确绑定到对应的元件，导致 DRC 检查失败。

5. DRC 规则设置不准确

   • 可能是 DRC 设置中对丝印的最小间距、最小宽度等参数设置不合理。

---

二、解决方法（有序列表）

1. 检查并调整丝印与元件的距离

• 打开 Design Rule Check (DRC) 窗口。
• 查看具体的错误信息，确认是哪一部分的丝印违反了规则。
• 使用 Move 工具重新调整丝印位置，确保其与元件本体、焊盘、过孔等保持足够距离（推荐 ≥ 0.2mm）。

2. 检查丝印是否超出板框

• 在 Allegro 中，可以使用 Layer Display 功能查看丝印是否超出板框。
• 如果超出，可以使用 Move 或 Trim 工具将丝印移回板框内。

3. 检查丝印与其他层的冲突

• 使用 DRC Report 查看具体错误类型。
• 如果发现丝印与铜箔、过孔等重叠，可以：
  • 调整丝印位置
  • 或者修改 DRC 规则（如允许丝印与铜箔接触）

4. 检查丝印是否绑定到元件

• 在 Component Editor 中，确认丝印是否与该元件正确关联。
• 若未绑定，可以通过 Place > Silkscreen 或 Edit > Component 来进行绑定。

5. 优化 DRC 规则设置

• 打开 Setup > Design Rules > General。
• 检查丝印相关的规则：
  • Minimum Spacing (Silkscreen to Copper)
  • Minimum Width (Silkscreen)
  • Minimum Spacing (Silkscreen to Silkscreen)
• 根据实际需求调整这些值，确保合理且不过于严格。

---

三、示例代码（如果需要修改 DRC 规则）

如果你需要通过脚本或命令行方式修改 DRC 规则（适用于批量处理），可以使用 Allegro 的 Tcl/Tk 脚本语言，例如：

# 修改丝印与铜箔的最小间距为 0.2mm
set_drc_rule -name "Silkscreen to Copper" -value "0.2"

⚠️ 注意：此代码仅适用于熟悉 Tcl/Tk 脚本的用户，建议在测试环境中运行。

---

四、总结

| 原因 | 解决方案 | |------|----------| | 丝印与元件间距不足 | 调整丝印位置，保持 ≥ 0.2mm 距离 | | 丝印超出板框 | 使用 Move 工具将其移回板框内 | | 丝印与其他层重叠 | 调整丝印位置或修改 DRC 规则 | | 丝印未绑定到元件 | 在 Component Editor 中绑定 | | DRC 规则设置不当 | 检查并优化 DRC 设置 |

---

如果你能提供更具体的错误信息（比如错误编号或描述），我可以进一步帮助你定位问题根源。
