一根USB线带两个typec口

Question

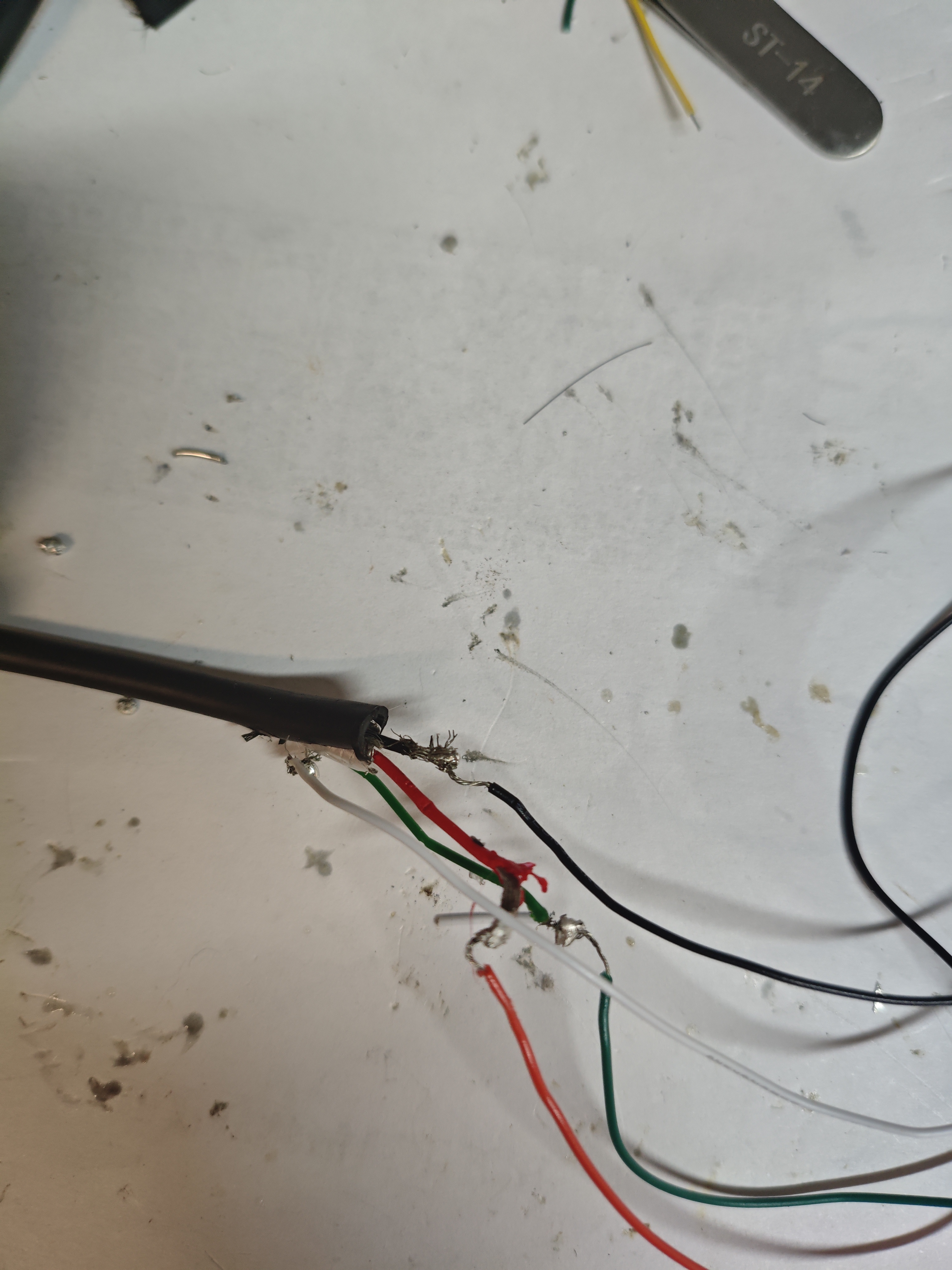

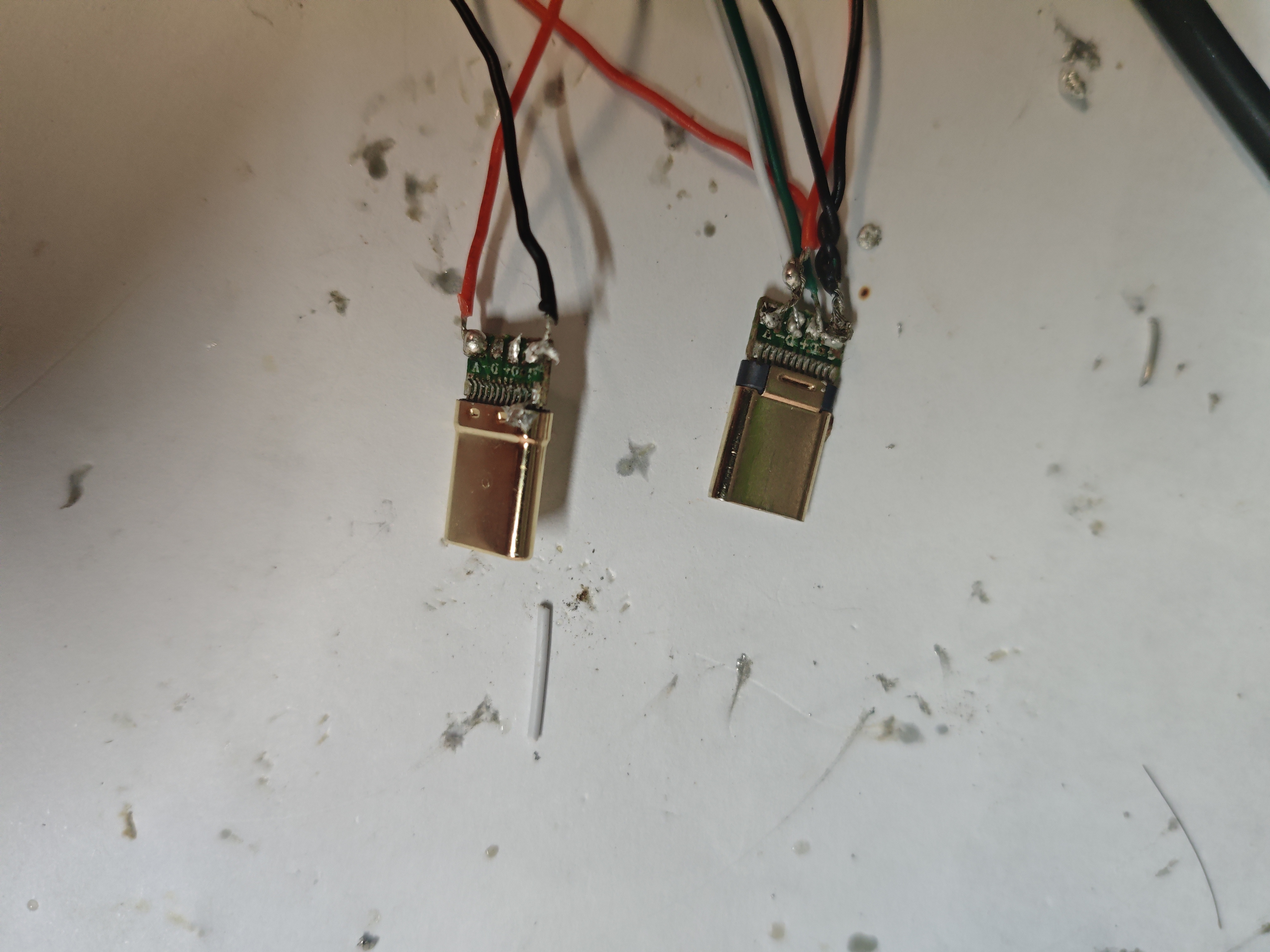

USB四根线红黑分别连到typec的电源正负极，绿色连d+，白色连d－。现在将红黑两根线都接两根细导线分别连到两个typec口，我编号为1和2，其中2只接电源正负极，1正常连接d+和d-。正常连接的1号typec接的摄像头电脑捕捉不到，电脑只会提示无法识别的USB设备。此问何解，求赐教。

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

根据你的描述，你正在尝试通过一根USB线连接两个Type-C接口，并试图让其中一个Type-C口（编号1）正常传输数据（D+和D-），而另一个Type-C口（编号2）仅用于供电（红黑线）。但发现编号1的Type-C口无法被电脑识别为摄像头设备，提示“无法识别的USB设备”。

这个问题涉及USB通信协议、物理连接方式以及硬件设计逻辑。下面我将从问题分析、解决方案、代码建议三个方面进行详细说明。

---

一、问题分析

1. USB协议与Type-C接口的特性

• Type-C接口是全功能接口，支持多种模式（如USB 2.0、USB 3.0、DisplayPort、Power Delivery等）。
• USB数据传输依赖于差分对 D+ 和 D-，在USB 2.0中使用；而USB 3.0则使用更多的差分对（如TX+/TX-、RX+/RX-）。
• 如果只连接了D+和D-，可能只能实现USB 2.0的低速通信，但若没有正确配置或信号完整性问题，也可能导致设备不被识别。

2. 电源与数据线的混淆

• 你提到将红黑线分别接到两个Type-C口，其中2号口只接电源，而1号口接D+和D-。
• 但是，在USB通信中，电源和数据是绑定在一起的。如果只是单独接电源而不接数据线，可能会导致设备处于“未连接”状态。
• 此外，Type-C接口通常需要CC引脚来协商连接类型和供电能力，如果你没有连接CC线，可能导致设备无法识别。

3. 摄像头设备的识别问题

• 摄像头设备通常要求完整的USB通信链路（包括电源、数据、控制信号）。
• 如果你只连接了D+和D-，但没有提供足够的电源或没有正确建立通信链路，设备就无法被识别。

---

二、解决方案（有序列表）

1. 确保所有必要的USB线都已连接

• 必须连接以下线路：
  • 红（VCC）：电源正极
  • 黑（GND）：电源负极
  • 绿（D+）：数据正极
  • 白（D-）：数据负极
• 即使你希望只用一个Type-C口供电，也必须保证数据线完整连接，否则设备可能无法识别。

2. 检查CC引脚是否连接

• Type-C接口有CC1 和 CC2 引脚，用于角色交换和供电协商。
• 如果你不连接这些引脚，设备可能无法正确识别为USB设备。
• 建议：在Type-C接口中至少连接一个CC引脚（例如CC1），以帮助设备识别。

3. 使用正确的USB线

• 不要使用仅带电源的USB线（如某些充电线），它们通常只有VCC和GND，缺少D+和D-。
• 使用全功能USB数据线（如Type-C到Type-C的数据线），确保所有引脚都连接。

4. 测试设备连接

• 尝试将摄像头直接连接到电脑，确认其是否能被识别。
• 如果直接连接可以识别，说明问题出在你自制的连接方式上。

5. 使用USB调试工具验证连接

• 可以使用USB分析仪（如USBlyzer、Wireshark等）查看是否有数据包传输。
• 如果没有数据包，说明数据链路未建立。

---

三、代码建议（如有）

如果你是在开发嵌入式系统或驱动程序，以下是一些基本的USB初始化代码示例，供参考：

// 示例：USB设备初始化代码（伪代码）
void usb_init() {
    // 配置USB控制器
    configure_usb_controller();

    // 初始化电源管理模块
    enable_power_supply();

    // 启动USB枚举过程
    start_usb_enumeration();

    // 注册设备驱动
    register_device_driver("camera_driver");
}

// 示例：USB枚举失败处理
void handle_usb_error() {
    printf("USB设备未被识别，请检查连接！\n");
    // 可以添加重试机制或日志记录
}

注意：以上代码仅为示意，实际开发需根据使用的芯片平台（如STM32、ESP32、Raspberry Pi等）进行适配。

---

四、总结

| 问题点 | 原因 | 解决方案 | |--------|------|----------| | 摄像头无法识别 | 数据线未完全连接，或CC引脚未连接 | 确保红黑、绿白全部连接，CC引脚也要连接 | | 供电不足 | 仅接电源，未接数据线 | 必须同时连接电源和数据线 | | USB协议错误 | 未正确配置USB控制器 | 使用标准USB线，检查USB枚举流程 |

---

五、最终建议

• 优先使用标准USB数据线，避免自行拼接。
• 确保所有引脚（VCC, GND, D+, D-, CC）都连接到位。
• 如果仍无法识别，建议使用USB调试工具进一步排查。

如你有具体的硬件型号或开发板信息，我可以提供更针对性的建议。欢迎继续提问！
