输入信号为电荷信号，运放饱和怎么解释

Question

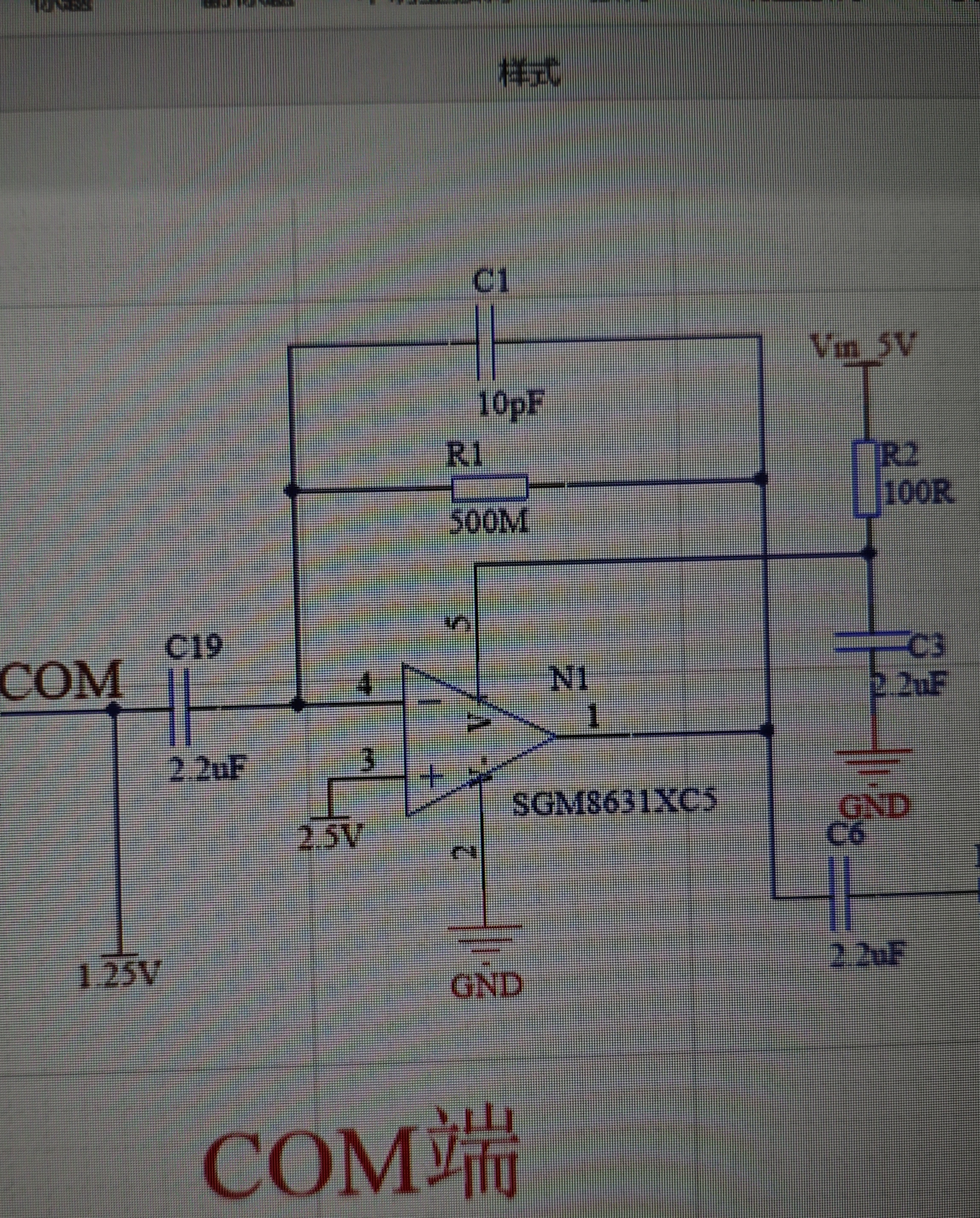

COM端通过电荷Q，运放1脚输出总是5V，这是什么原因引起的呀，有没有同学晓得怎么解决呀

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的“输入信号为电荷信号，运放饱和”以及“COM端通过电荷Q，运放1脚输出总是5V”，这是一个典型的运算放大器（Op-Amp）饱和问题，尤其是在处理电荷信号时容易出现。下面我将详细解释这个问题，并提供解决方案。

---

一、问题分析

1. 什么是运放饱和？

当运放的输出电压超出其电源电压范围（例如，电源是±5V，但输出却达到了+5V或-5V），此时运放就进入饱和状态，即无法再根据输入信号进行线性放大，而是保持在电源电压附近。

2. 为什么运放1脚输出总是5V？

假设你使用的是LM358或类似型号的运放，它的输出通常不能达到电源电压，比如在+5V供电下，输出最多只能到约4.7V左右。如果输出始终是5V，这说明：

• 运放已经进入饱和状态
• 可能存在输入信号异常（如输入电压过高或极性错误）
• 或者反馈回路设计不当，导致运放无法正常工作

3. COM端通过电荷Q是什么意思？

这里的“COM端”可能指的是共模输入端，而“电荷Q”可能是某种传感器输出的电荷信号（如压电传感器、电容式传感器等）。这类信号通常需要电荷放大器来转换为电压信号。

---

二、可能的原因

| 原因 | 说明 | |------|------| | 输入信号过强 | 电荷信号过大，导致运放输入超过其允许范围 | | 运放供电不足 | 电源电压不足以支持运放正常工作 | | 反馈环路故障 | 没有正确配置反馈电阻或电容，导致运放无法稳定工作 | | 输入阻抗匹配不良 | 输入阻抗与源不匹配，造成信号失真或饱和 | | 运放损坏 | 芯片本身损坏，导致输出恒定 |

---

三、解决方法（详细步骤）

1. 检查输入信号是否过大

• 问题：电荷信号Q太大，导致运放输入电压超过其线性范围。
• 解决方法：
  • 使用电荷放大器（如INA128、AD698等）对电荷信号进行预处理。
  • 在输入端加入衰减电路（如分压电阻）降低输入幅度。

示例代码（模拟电荷信号衰减）

// 如果你是用MCU读取电荷信号，可以加入分压电路
float voltage = (adc_value * 3.3) / 4096;  // 假设ADC是12位，3.3V参考
float scaled_voltage = voltage * 0.1;     // 10:1分压

---

2. 确保运放供电正常

• 问题：电源电压不稳定或不足。
• 解决方法：
  • 检查电源是否为±5V或单电源**+5V**，并确保稳压良好。
  • 使用滤波电容（如0.1μF陶瓷电容）在电源引脚旁。

---

3. 检查反馈回路

• 问题：没有正确的负反馈，导致运放开环工作。
• 解决方法：
  • 确保运放处于闭环工作模式（如反相/同相放大器）。
  • 检查反馈电阻和输入电阻是否合理。

典型同相放大器电路（示例）

       +5V
        |
        Rf
        |
        o---+
        |   |
        |   |
        |   Rg
        |   |
        |   o--- Vout
        |   |
        |   |
        |   o--- Vin
        |
       GND

---

4. 检查输入阻抗匹配

• 问题：输入阻抗太低，导致信号被拉低。
• 解决方法：
  • 使用高输入阻抗运放（如OPA134、LMC662等）。
  • 加入缓冲器（如电压跟随器）提高输入阻抗。

---

5. 更换或测试运放芯片

• 问题：运放本身损坏。
• 解决方法：
  • 更换新的运放芯片。
  • 用示波器检查输入输出波形，判断是否为芯片问题。

---

四、总结

| 问题 | 解决方案 | |------|----------| | 运放输出恒为5V | 检查输入信号强度、电源、反馈回路、阻抗匹配 | | 电荷信号处理不当 | 使用电荷放大器或加入分压电路 | | 运放饱和 | 确保运放在闭环状态下工作，避免输入过载 |

---

五、推荐运放型号（适用于电荷信号）

| 型号 | 特点 | |------|------| | INA128 | 高精度电荷放大器，适合压电传感器 | | LMC662 | 高输入阻抗，低噪声 | | AD698 | 电荷-电压转换器，专用于电荷信号 | | OPA134 | 高输入阻抗，低失调电压 |

---

如果你能提供更多细节（如使用的运放型号、电路图、电源电压等），我可以进一步帮你定位问题。希望这些信息对你有帮助！
