如何用RGBD数据集ICL-NUIM做普通的点云配准啊？求解答

Question

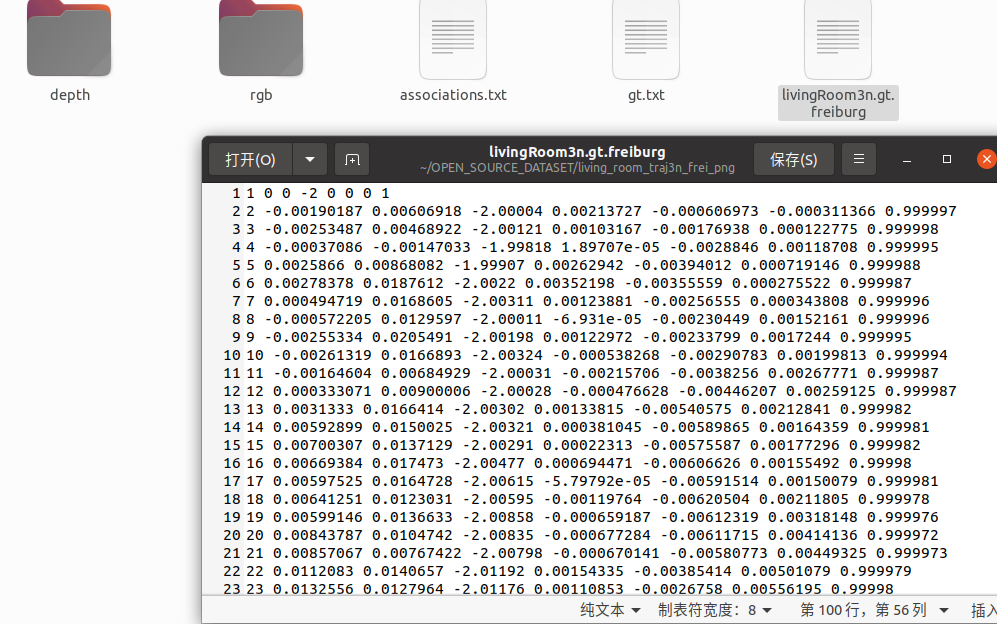

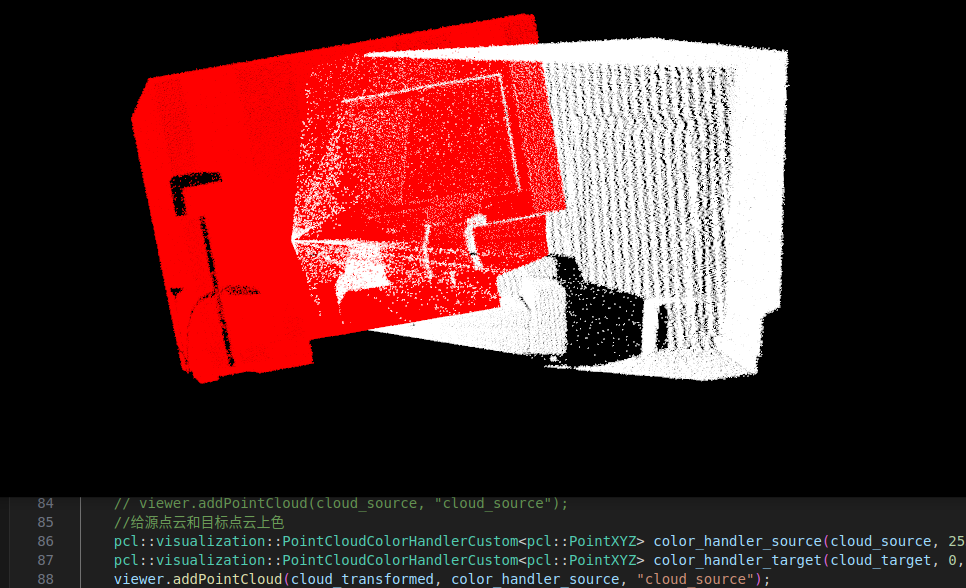

今天在使用ICL-NUIM数据集做点云配准测试，先用深度图生成了点云模型，然后把两个点云模型配准，由于数据集自带了gt位姿坐标，所以顺便把这个坐标转化成位姿变换矩阵的形式，结果发现转换玩的点云完全不齐！

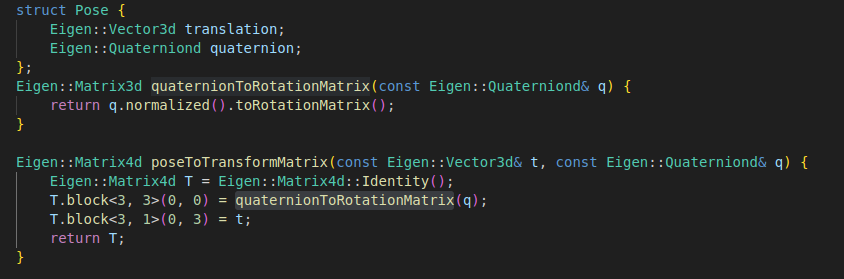

真是奇了怪了，我的四元数转位姿变换矩阵的方法是用了Eigen自带的方法，应该没有问题。（如下图）

然后相机内参也用的数据集的内参，但是怎么就配不起来呢，总不能是数据集自带的gt位姿有误吧？

求大伙解答！急
！

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你遇到的问题是使用 ICL-NUIM 数据集进行点云配准时，虽然已经正确生成了点云模型并尝试将它们对齐，但最终的配准结果却完全不匹配。这确实是一个常见但复杂的问题，可能涉及多个方面的原因。

---

🧠 一、问题分析

1. 点云生成是否正确？

• ICL-NUIM 数据集提供的是 深度图（Depth Map） 和 RGB 图像，你需要从深度图中生成 点云（Point Cloud）。
• 生成点云的关键在于：相机内参（Intrinsics） 和 深度值（Depth Value） 的转换是否正确。

重点：

• 确保你使用的是正确的 相机内参矩阵（如 fx, fy, cx, cy）。
• 深度图的单位是否为米？有些数据集可能用毫米，需要转换。
• 点云的坐标系是否一致？比如是否是右手坐标系？

---

2. 位姿变换矩阵是否正确？

• 你提到使用 Eigen 的四元数转变换矩阵的方法，这个方法本身没有问题。
• 但是需要注意以下几点：
  • 四元数的方向是否正确？ 有些数据集的位姿可能是 从世界到相机的变换，而有些是 从相机到世界的变换。
  • 旋转和平移的顺序是否正确？ 通常变换矩阵是 [R | t]，即先旋转后平移。
  • 是否考虑了相机坐标系与点云坐标系的一致性？

重点：

• 如果你的点云是基于 相机坐标系 生成的，那么配准时应该使用 从世界到相机的变换矩阵 来将点云从一个视角变换到另一个视角。
• 如果你错误地使用了 相机到世界 的变换矩阵，那么点云会“翻转”或“错位”。

---

3. 数据集的 GT 位姿是否有误？

• ICL-NUIM 数据集的 GT 位姿 是通过 SLAM 或其他方式估计得到的，可能存在一定的误差。
• 但一般来说，这些位姿是 可以信任的，尤其是用于测试目的。

重点：

• 不建议直接怀疑数据集的 GT 位姿，除非你有明确的证据（例如：多个不同算法都失败）。

---

🛠️ 二、解决方案

以下是详细的步骤和代码示例：

✅ 步骤 1：正确读取 ICL-NUIM 数据集

import numpy as np
import cv2
import os
from pyntcloud import PyntCloud
import open3d as o3d
import matplotlib.pyplot as plt

# 设置路径
data_dir = "path/to/icl-nuim"
scene_name = "livingroom1"
depth_path = os.path.join(data_dir, scene_name, "depth", "00000.png")
rgb_path = os.path.join(data_dir, scene_name, "rgb", "00000.png")
gt_pose_path = os.path.join(data_dir, scene_name, "gt.txt")

# 读取深度图（假设是16-bit PNG）
depth_img = cv2.imread(depth_path, -1)
depth_img = depth_img.astype(np.float32) / 1000.0  # 转换为米（假设单位是毫米）

# 相机内参（根据数据集文档）
fx = 481.207
fy = 480.591
cx = 319.5
cy = 239.5

# 生成点云
h, w = depth_img.shape
points = []
for v in range(h):
    for u in range(w):
        z = depth_img[v, u]
        if z > 0:
            x = (u - cx) * z / fx
            y = (v - cy) * z / fy
            points.append([x, y, z])

point_cloud = np.array(points)

---

✅ 步骤 2：读取 GT 位姿并转换为变换矩阵

# 读取 GT 位姿（假设格式为 [tx, ty, tz, qx, qy, qz, qw]）
with open(gt_pose_path, 'r') as f:
    lines = f.readlines()
    for line in lines:
        parts = line.strip().split()
        if len(parts) == 8:
            tx, ty, tz, qx, qy, qz, qw = map(float, parts)
            break

# 使用 Eigen 的四元数转变换矩阵（Python 中可以用 scipy 或其他库）
from scipy.spatial.transform import Rotation as R

quat = np.array([qx, qy, qz, qw])
rotation = R.from_quat(quat)
R_mat = rotation.as_matrix()
t_vec = np.array([tx, ty, tz])

# 构造变换矩阵
T_gt = np.eye(4)
T_gt[:3, :3] = R_mat
T_gt[:3, 3] = t_vec

---

✅ 步骤 3：将点云应用变换矩阵

# 将点云转换为齐次坐标
homogeneous_points = np.hstack((point_cloud, np.ones((len(point_cloud), 1))))

# 应用变换矩阵
transformed_points = T_gt @ homogeneous_points.T
transformed_points = transformed_points[:3, :].T

# 可视化
pcd = o3d.geometry.PointCloud()
pcd.points = o3d.utility.Vector3dVector(transformed_points)
o3d.visualization.draw_geometries([pcd])

---

✅ 步骤 4：检查点云配准效果

• 使用 ICP（Iterative Closest Point）算法 进行配准：

import open3d as o3d

# 假设你有两个点云 A 和 B
# 使用 Open3D 的 ICP 算法
reg_p2p = o3d.pipelines.registration.registration_icp(
    pcd_a, pcd_b,
    max_correspondence_distance=0.05,
    estimation_method=o3d.pipelines.registration.TransformationEstimationPointToPlane(),
    criteria=o3d.pipelines.registration.RANSACConvergenceCriteria(100000, 0.999)
)

# 应用变换
final_transform = reg_p2p.transformation

---

❓三、常见问题排查清单

| 问题 | 解决方案 | |------|----------| | 点云不对齐 | 检查相机内参、深度图单位、点云坐标系一致性 | | 四元数转矩阵错误 | 确认旋转方向（相机到世界 vs 世界到相机） | | 配准结果差 | 使用 ICP 算法进行优化，检查点云密度和噪声 | | 数据集 GT 有问题 | 先排除自己的实现问题，再怀疑数据集 |

---

🧪 四、建议测试流程

1. 先可视化原始点云，确认是否正确生成。
2. 手动应用变换矩阵，看是否能对齐。
3. 使用 ICP 算法 自动配准，观察结果。
4. 对比 GT 位姿，看是否与 ICP 结果一致。

---

✅ 总结

| 关键点 | 说明 | |--------|------| | 点云生成 | 必须使用正确的内参和深度单位 | | 位姿转换 | 注意四元数的方向和变换矩阵的构造 | | 配准方法 | 推荐使用 ICP 算法自动对齐 | | 调试建议 | 先手动验证，再自动化 |

---

如果你愿意提供具体的代码片段或图像，我可以进一步帮助你定位问题！希望这些信息对你有帮助！
