我的Stm32f103rct6开发板下载oled程序后无法运行，如何解决？

Question

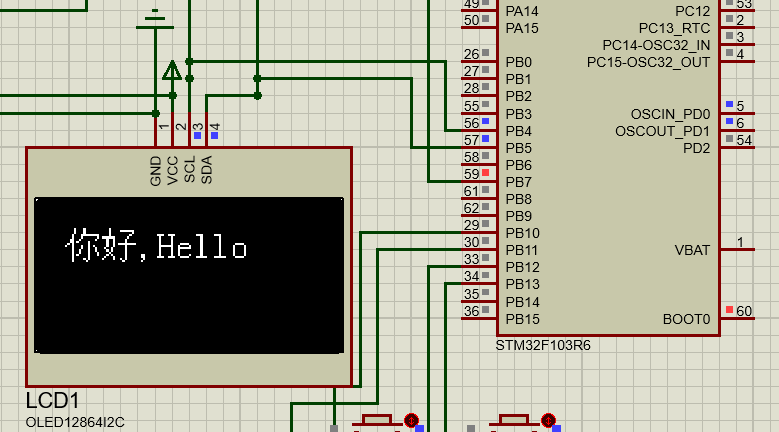

我的Stm32f103rct6开发板下载oled程序后无法运行，但在proteus中程序可以正常运行。

文件链接信息

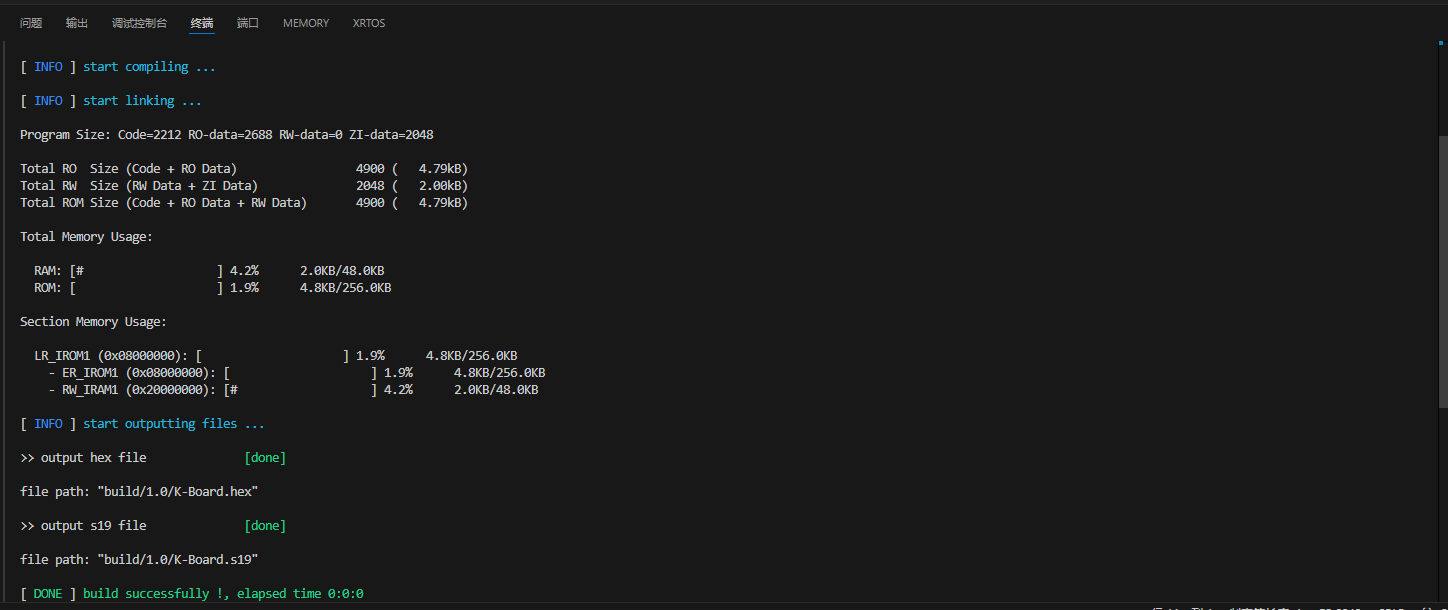

烧录信息

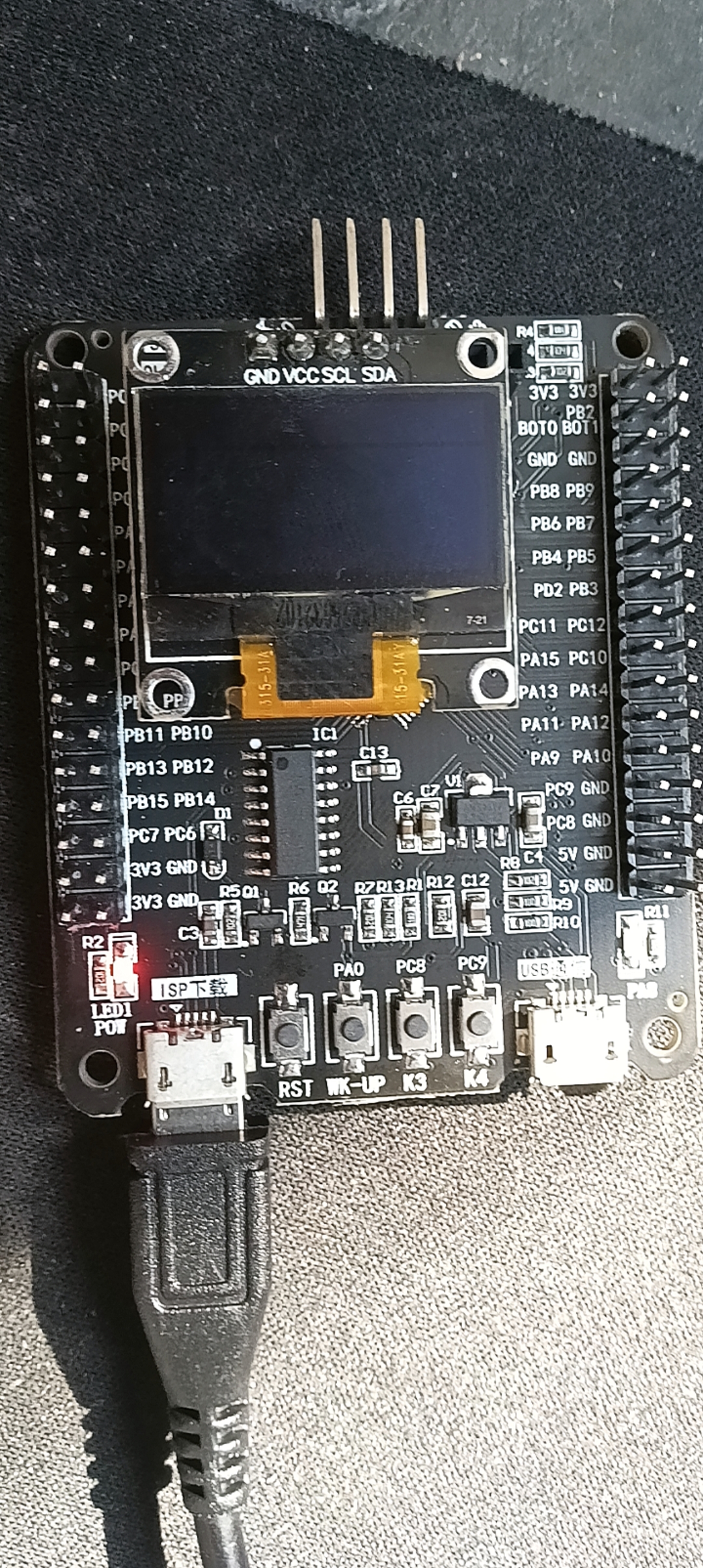

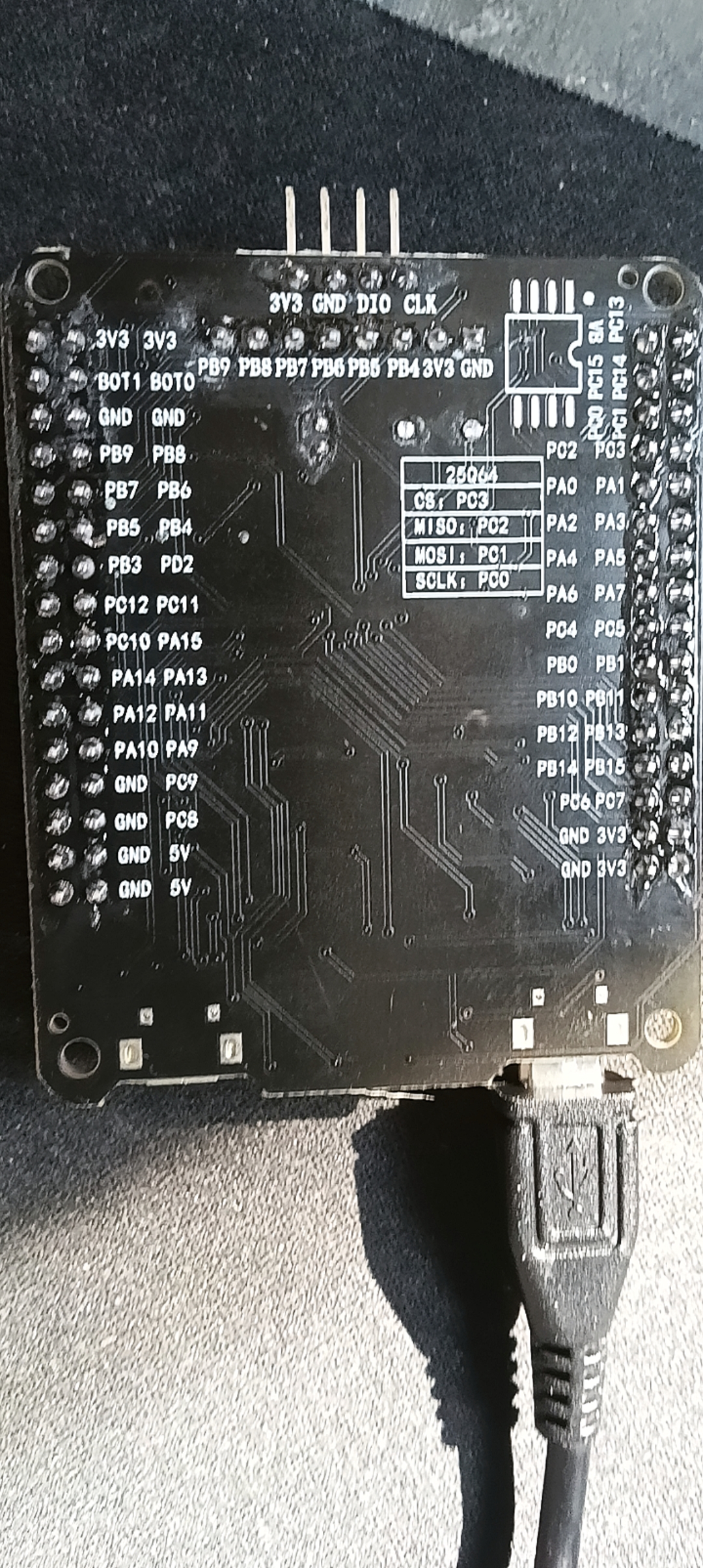

开发板接口

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你的问题描述是：在STM32F103RCT6开发板上下载OLED程序后无法运行，但在Proteus中可以正常运行。这表明程序本身没有问题，但硬件或烧录配置可能存在问题。

---

一、可能的原因分析

1. 硬件连接错误

• OLED模块的引脚接错（如I2C/SPI接口未正确连接）
• 电源供电不稳定或不足
• 没有正确连接GND或VCC

2. SPI/I2C通信配置错误

• 在代码中使用了SPI接口，但实际使用的是I2C
• I2C的SCL/SDA引脚未正确配置
• 未启用I2C外设时钟
• I2C地址设置错误

3. OLED驱动代码问题

• 驱动代码与实际使用的OLED型号不匹配
• 延迟函数未正确实现，导致OLED无法响应
• 初始化顺序错误

4. 烧录方式或固件问题

• 烧录工具（如ST-Link）配置不正确
• 烧录的固件未正确写入Flash
• 开发板未正确复位或启动

5. 时钟配置问题

• STM32的系统时钟未正确配置，导致延时或通信失败

---

二、解决方案步骤

1. 检查硬件连接

• 确认OLED模块的接口类型（I2C/SPI）
• 检查SCL/SDA或SCK/MOSI/MISO是否正确连接
• 确保VCC和GND连接正确
• 使用万用表测量电压是否稳定（3.3V或5V）

2. 检查代码中的通信接口配置

• 如果使用I2C：

  // 示例：I2C初始化代码
  I2C_InitTypeDef I2C_InitStruct;
  I2C_InitStruct.I2C_Mode = I2C_Mode_I2C;
  I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2;
  I2C_InitStruct.I2C_OwnAddress1 = 0x00;
  I2C_InitStruct.I2C_Ack = I2C_Ack_Enable;
  I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
  I2C_InitStruct.I2C_ClockSpeed = 100000; // 100kHz
  I2C_Init(I2C1, &I2C_InitStruct);
  I2C_Cmd(I2C1, ENABLE);


• 如果使用SPI：

  // 示例：SPI初始化代码
  SPI_InitTypeDef SPI_InitStruct;
  SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
  SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
  SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;
  SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;
  SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge;
  SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
  SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;
  SPI_Init(SPI1, &SPI_InitStruct);
  SPI_Cmd(SPI1, ENABLE);


注意： 确保I2C1或SPI1的GPIO引脚已正确配置并启用。

---

3. 检查OLED驱动代码

• 确认OLED型号（如SSD1306、SH1106等）
• 检查OLED的初始化序列是否完整
• 检查延时函数是否有效（如Delay_ms()）

// 示例：OLED初始化函数
void OLED_Init(void) {
    Delay_ms(100); // 延时等待OLED稳定
    OLED_Write_Cmd(0xAE); // 关闭显示
    OLED_Write_Cmd(0xD5); // 设置时钟分频比
    OLED_Write_Cmd(0x80);
    OLED_Write_Cmd(0xA8); // 设置多路复用率
    OLED_Write_Cmd(0x3F);
    OLED_Write_Cmd(0xD3); // 设置显示偏移
    OLED_Write_Cmd(0x00);
    OLED_Write_Cmd(0x40); // 设置起始行地址
    OLED_Write_Cmd(0x8D); // 电荷泵设置
    OLED_Write_Cmd(0x14);
    OLED_Write_Cmd(0x20); // 设置内存模式
    OLED_Write_Cmd(0x00);
    OLED_Write_Cmd(0xA1); // 设置段重映射
    OLED_Write_Cmd(0xC8); // 设置扫描方向
    OLED_Write_Cmd(0xDA); // 设置COM引脚硬件配置
    OLED_Write_Cmd(0x12);
    OLED_Write_Cmd(0x81); // 设置对比度
    OLED_Write_Cmd(0xCF);
    OLED_Write_Cmd(0xD9); // 设置预充电周期
    OLED_Write_Cmd(0xF1);
    OLED_Write_Cmd(0xDB); // 设置VCOMH电压倍率
    OLED_Write_Cmd(0x20);
    OLED_Write_Cmd(0xA4); // 全屏显示开启
    OLED_Write_Cmd(0xA6); // 正常显示
    OLED_Write_Cmd(0xAF); // 开启显示
}

重点： 确保所有OLED命令都正确发送，并且延时足够。

---

4. 检查烧录配置

• 使用ST-Link Utility或CubeProgrammer重新烧录
• 确保选择正确的芯片型号（STM32F103RCT6）
• 检查烧录文件是否为.hex或.bin格式
• 确保烧录地址正确（通常从0x08000000开始）

---

5. 检查系统时钟配置

• 确保系统时钟频率正确（如72MHz）
• 检查SystemInit()或RCC_APB2PeriphClockCmd()是否调用

// 示例：系统时钟配置
RCC_OscInitTypeDef RCC_OscInitStruct;
RCC_ClkInitTypeDef RCC_ClkInitStruct;

RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLM = 8;
RCC_OscInitStruct.PLL.PLLN = 72;
RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
RCC_OscInitStruct.PLL.PLLQ = 4;
HAL_RCC_OscConfig(&RCC_OscInitStruct);

RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK |
                              RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);

---

三、建议调试步骤

1. 使用示波器或逻辑分析仪检查I2C/SPI信号是否正常
2. 使用串口打印调试信息确认程序执行到哪一步
3. 尝试简化OLED代码，只显示一个字符，观察是否能显示
4. 更换OLED模块测试是否为硬件问题

---

四、总结

| 问题点 | 解决方案 | |--------|----------| | 硬件连接错误 | 检查OLED引脚、电源、地线 | | 通信接口配置错误 | 检查I2C/SPI配置及GPIO设置 | | OLED驱动代码问题 | 确认驱动与OLED型号匹配 | | 烧录配置问题 | 使用ST-Link Utility重新烧录 | | 系统时钟问题 | 确保时钟配置正确 |

---

如果你愿意提供代码片段或具体烧录日志，我可以进一步帮助你排查问题！
