STM32 IIC访问INA226超时

Question

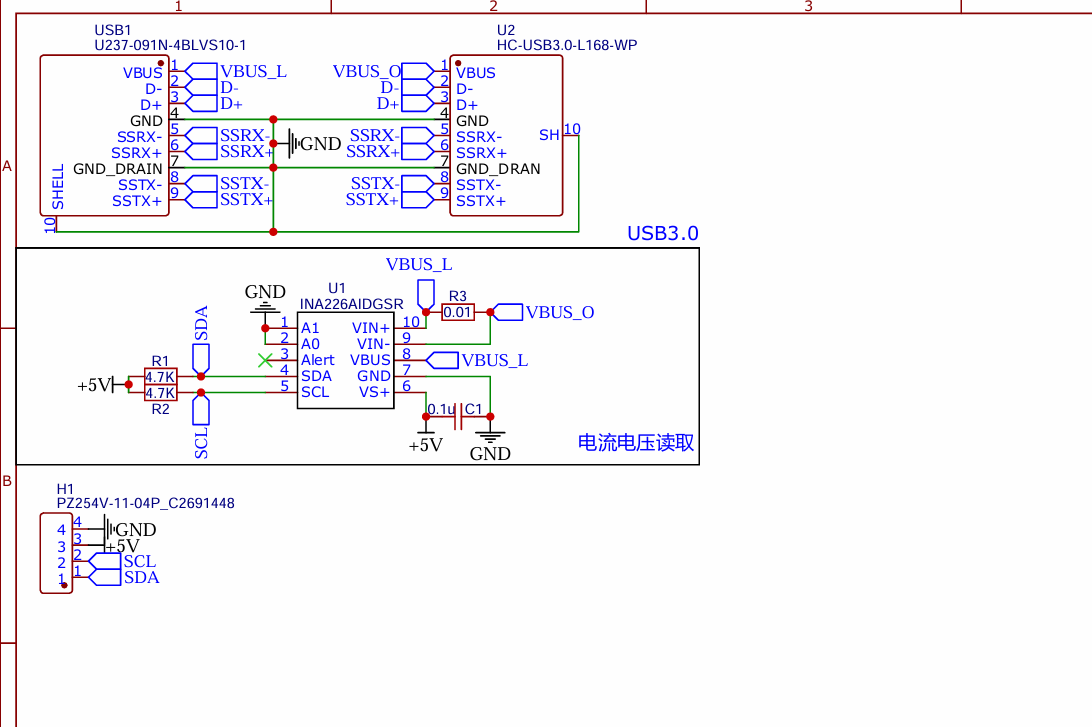

这是我自己画的INA226芯片的板子，在实际用STM32F030C6T6用HAL库访问时IIC访问超时，单访问0XFF寄存器（芯片ID）也是超时，但在这个IIC线上的另一个OLED屏能正常使用，各位大 佬能帮我看看是电路出现什么问题了吗？

Answer 1

让【宝码香车】来帮您解答，本回答参考DeepSeek编写，并整理提供。

如果答案让您满意，请采纳、点赞、关注，非常感谢！
.
每日一句正能量，让它带给您好心情：别让犹豫，偷走你的可能性。
.

根据您提供的描述和电路图，INA226 I²C访问超时可能由以下原因导致：

1. 地址配置问题

INA226的I²C地址由A0/A1引脚决定（默认0x40）：

// 检查地址配置（7位地址格式）
#define INA226_ADDR (0x40 << 1)  // HAL库使用8位地址

确保地址计算正确，特别是与OLED地址不冲突。

2. 上拉电阻缺失

I²C总线需要上拉电阻（通常4.7kΩ）：

• 原理图中未明确显示SCL/SDA上拉电阻
• 添加硬件上拉：

// 软件上拉（部分STM32支持）
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pull = GPIO_PULLUP;  // 使能内部上拉

3. 电源和接地问题

• 确认INA226的V+和V-测量端电压正常（≤36V）
• 检查GND连接是否完整（原理图中GND符号较多）

4. 硬件连接检查

# 使用逻辑分析仪捕获I²C波形（推荐）
# 或使用简易测试：
1. 测量SCL/SDA电压：应为3.3V（空闲时）
2. 检查INA226电源引脚：VCC=3.3V
3. 确认A0/A1引脚电平符合地址设置

5. 代码配置示例

I2C_HandleTypeDef hi2c1;


void I2C_Init(void) {
  hi2c1.Instance = I2C1;
  hi2c1.Init.ClockSpeed = 100000;  // 100kHz
  hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
  hi2c1.Init.OwnAddress1 = 0;
  hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
  hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
  hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
  hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
  if (HAL_I2C_Init(&hi2c1) != HAL_OK) {
    Error_Handler();
  }
}


HAL_StatusTypeDef Read_INA226(uint8_t reg, uint16_t *data) {
  return HAL_I2C_Mem_Read(&hi2c1, INA226_ADDR, reg,
                         I2C_MEMADD_SIZE_8BIT, (uint8_t*)data, 2, 100);
}

6. 特别注意

• STM32F030硬件I²C缺陷：此系列I²C模块可能存在硬件问题，建议：
  1. 降低时钟速度至50kHz
  2. 使用软件模拟I²C（Bit-banging）
  3. 检查STM32CubeMX中I²C配置

7. 故障排查步骤

1. 单独测试INA226（断开OLED）
2. 测量INA226的VCC和GND间电压
3. 检查所有焊接点（特别是小封装引脚）
4. 替换新的INA226芯片（可能静电损坏）

建议优先添加上拉电阻并验证硬件连接，多数超时问题源于物理层信号质量不佳。
