echarts桑基图渐变

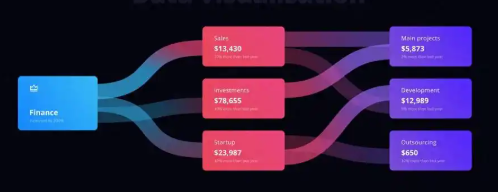

echarts有没有类似桑基图组件，可以大致还原的要求先调试渐变色。/(ㄒoㄒ)/~~

  • 写回答

5条回答 默认 最新

  • 檀越@新空间 2025-08-25 09:06
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    是的，ECharts 提供了 桑基图（Sankey Diagram） 组件，可以用于展示数据流的分布与流向。而且 ECharts 支持对桑基图进行 渐变色设置，以增强视觉效果。

    ✅ 一、ECharts 是否支持桑基图？

    是的，ECharts 支持桑基图，其组件名为 sankey，属于 ECharts 的一个图表类型。

    ✅ 二、如何实现桑基图的渐变色？

    在 ECharts 中，可以通过 itemStyle 配置项来设置节点和边的颜色，包括使用 线性渐变 或 径向渐变。

    🔹 1. 设置节点的渐变色

    series: [{
    type: 'sankey',
    data: [
        { name: 'A' },
        { name: 'B' },
        { name: 'C' }
    ],
    links: [
        { source: 'A', target: 'B', value: 10 },
        { source: 'B', target: 'C', value: 5 }
    ],
    itemStyle: {
        // 设置节点颜色为线性渐变
        color: {
            type: 'linear',
            x: 0,
            y: 0,
            x2: 1,
            y2: 0,
            colorStops: [
                { offset: 0, color: '#37a2da' },
                { offset: 1, color: '#67e0e3' }
            ]
        }
    }
}]

    🔹 2. 设置边的渐变色

    series: [{
    type: 'sankey',
    data: [...],
    links: [...],
    lineStyle: {
        color: {
            type: 'linear',
            x: 0,
            y: 0,
            x2: 1,
            y2: 0,
            colorStops: [
                { offset: 0, color: '#ff9f7f' },
                { offset: 1, color: '#fb7293' }
            ]
        },
        width: 10
    }
}]

    ✅ 三、调试渐变色的建议步骤

    1. 确认 ECharts 版本

    • 检查是否使用的是 ECharts 5.x 或以上版本，因为早期版本可能不完全支持所有样式配置。
    • 建议使用最新稳定版：https://echarts.apache.org/zh/

    2. 使用开发者工具检查元素

    • 在浏览器中打开你的页面，使用 开发者工具（F12） 查看 DOM 元素，确认渐变色是否被正确应用。
    • 如果发现颜色未生效，可能是配置错误或样式覆盖。

    3. 调试示例代码

    以下是一个完整的桑基图 + 渐变色示例代码：

    <!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.4.2/dist/echarts.min.js"></script>
</head>
<body>
    <div id="main" style="width: 600px; height: 400px;"></div>
    <script type="text/javascript">
        var myChart = echarts.init(document.getElementById('main'));

        var option = {
            series: [{
                type: 'sankey',
                data: [
                    { name: 'A' },
                    { name: 'B' },
                    { name: 'C' },
                    { name: 'D' }
                ],
                links: [
                    { source: 'A', target: 'B', value: 10 },
                    { source: 'B', target: 'C', value: 5 },
                    { source: 'C', target: 'D', value: 3 },
                    { source: 'D', target: 'A', value: 2 }
                ],
                itemStyle: {
                    color: {
                        type: 'linear',
                        x: 0,
                        y: 0,
                        x2: 1,
                        y2: 0,
                        colorStops: [
                            { offset: 0, color: '#37a2da' },
                            { offset: 1, color: '#67e0e3' }
                        ]
                    }
                },
                lineStyle: {
                    color: {
                        type: 'linear',
                        x: 0,
                        y: 0,
                        x2: 1,
                        y2: 0,
                        colorStops: [
                            { offset: 0, color: '#ff9f7f' },
                            { offset: 1, color: '#fb7293' }
                        ]
                    },
                    width: 10
                }
            }]
        };

        myChart.setOption(option);
    </script>
</body>
</html>

    ✅ 四、常见问题与解决方案

    | 问题 | 解决方案 | |------|----------| | 渐变色不显示 | 检查 color 配置是否正确，确保 type 是 'linear' 或 'radial' | | 颜色被覆盖 | 使用 !important 或调整 CSS 样式优先级 | | 图表布局异常 | 检查 data 和 links 数据结构是否正确，节点名是否一致 | | 性能问题 | 如果数据量过大，考虑优化数据或使用 progressive 模式 |

    ✅ 五、总结

    ECharts 支持桑基图，并且可以通过 itemStyle 和 lineStyle 设置渐变色。
    如果你希望 调试渐变色，请按照以下步骤操作：

    1. 确认 ECharts 版本；
    2. 使用开发者工具检查 DOM 元素；
    3. 参考官方文档示例代码；
    4. 逐步调试颜色配置。

    如需进一步帮助，请提供你当前使用的 ECharts 版本和相关代码片段，我可以帮你更精准地分析问题。
