Soliworks：三条或多条轮廓线段在此点上相遇

Question

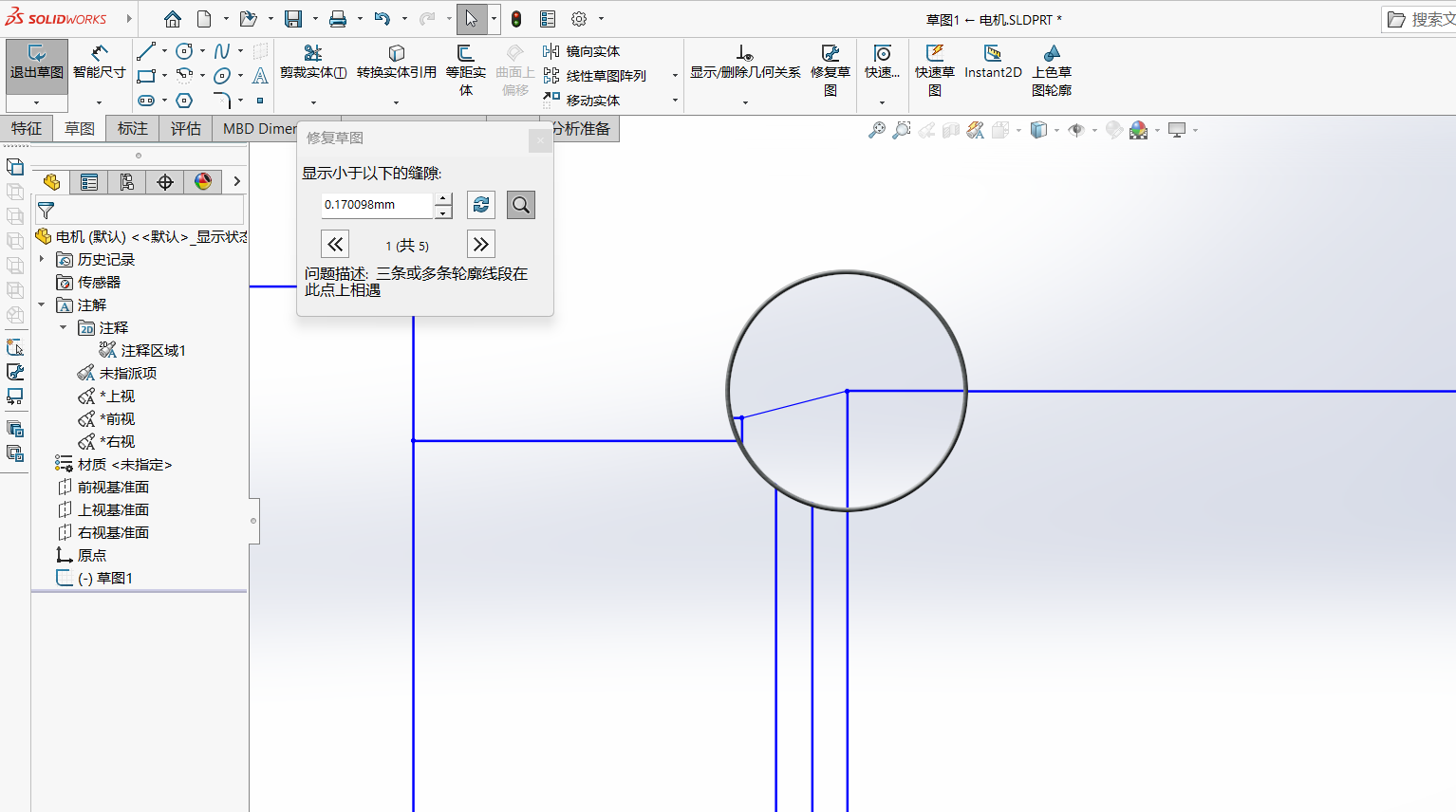

Soliworks2024，问题描述: 三条或多条轮廓线段在此点上相遇，如下图，要建的模型主视图必须是这么画，但soliworks一直报错，请问怎么解决？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在 SOLIDWORKS 2024 中，当你遇到提示“三条或多条轮廓线段在此点上相遇”时，这通常是因为你在绘制草图（如直线、圆弧、样条曲线等）时，多条线段在同一个点上交汇，导致系统无法正确识别该点为一个有效的几何关系或约束。

✅ 问题原因：

• 多条线段在同一位置交汇，可能造成几何重叠或不连续的边界。
• SOLIDWORKS 草图功能对封闭轮廓或连续线条有严格要求，尤其是用于拉伸、旋转、扫描等特征时。

---

🔧 解决方案

以下是详细的解决步骤：

1. 检查草图中所有线条的连接性

   • 确保每一条线段之间是连续连接的，而不是在同一个点上“重叠”或“交叉”。
   • 使用 “检查草图”工具（位于“工具” → “草图工具” → “检查草图”），可以自动检测并高亮出错误点。

2. 使用“合并顶点”功能

   • 如果多条线段在同一个点上交汇，但它们并不是真正的“连接”，你可以使用 “合并顶点” 功能来将这些点统一为一个点。
   • 操作路径：选中多个顶点 → 右键 → “合并顶点”。

3. 重新构建草图

   • 如果上述方法无效，建议删除现有草图，然后从头开始绘制，确保每一条线段都正确连接。
   • 使用 “智能尺寸” 和 “几何关系” 工具来保证线段之间的逻辑关系。

4. 避免多线段在同一点交汇

   • 如果你确实需要在某一点交汇多条线段（例如主视图设计），请考虑以下方式：
     • 使用 “分割线” 工具将线段分开。
     • 或者使用 “构造线” 来辅助绘制，最后再将其转换为实线。

5. 使用“修复草图”工具

   • 在“工具” → “草图工具” → “修复草图”中，尝试让系统自动修复错误点。

6. 简化草图结构

   • 如果草图过于复杂，建议拆分成多个草图或使用 “参考几何体” 来辅助建模。

---

📌 示例代码（如果涉及VBA宏）

如果你希望通过 VBA 宏 自动处理这个问题，可以使用以下代码片段：

Sub FixSketch()
    Dim swApp As Object
    Dim swModel As Object
    Dim swSketch As Object
    Dim vSketchSegments As Variant
    Dim i As Integer

    Set swApp = Application.SldWorks
    Set swModel = swApp.ActiveDoc
    Set swSketch = swModel.GetActiveSketch2

    If Not swSketch Is Nothing Then
        vSketchSegments = swSketch.GetSketchSegments

        For i = 0 To UBound(vSketchSegments)
            ' 你可以在这里添加判断条件，例如查找重复顶点
            ' 例如：检查每个线段的端点是否与其它线段的端点相同
        Next i

        ' 调用“修复草图”命令
        swModel.FixSketch
    Else
        MsgBox "没有激活的草图。"
    End If
End Sub

⚠️ 注意：此代码仅为示例，实际使用前需根据你的草图结构进行调整。

---

✅ 总结

| 步骤 | 操作 | |------|------| | 1 | 检查草图中所有线条的连接性 | | 2 | 使用“合并顶点”工具统一交汇点 | | 3 | 重新构建草图以确保线段连续 | | 4 | 避免多线段在同一点交汇 | | 5 | 使用“修复草图”工具自动修复错误 | | 6 | 简化草图结构以提高稳定性 |

---

🛠️ 建议

如果你的主视图必须如此设计，请考虑以下替代方案：

• 使用 “参考几何体”（如基准面、基准轴）来辅助建模。
• 将复杂的线条拆分为多个草图，分别处理后再组合。

---

如有具体图纸或截图，我可以进一步帮助你分析和优化草图结构。欢迎提供更多信息！
