abaqus 接触对设置

Question

在abaqus中设置接触对后出现报错“SEPARATE *CONTACT PAIR REFERENCES TO THE SAME SURFACES, ASSEMBLY_Surf-box -in and ASSEMBLY_SURF-1, WITHIN A STEP.

Analysis Input File Processor exited with an error - Please see the gravity-shell.dat file for possible error messages if the file exists. ”

3.3.1接触设置及刚体耦合

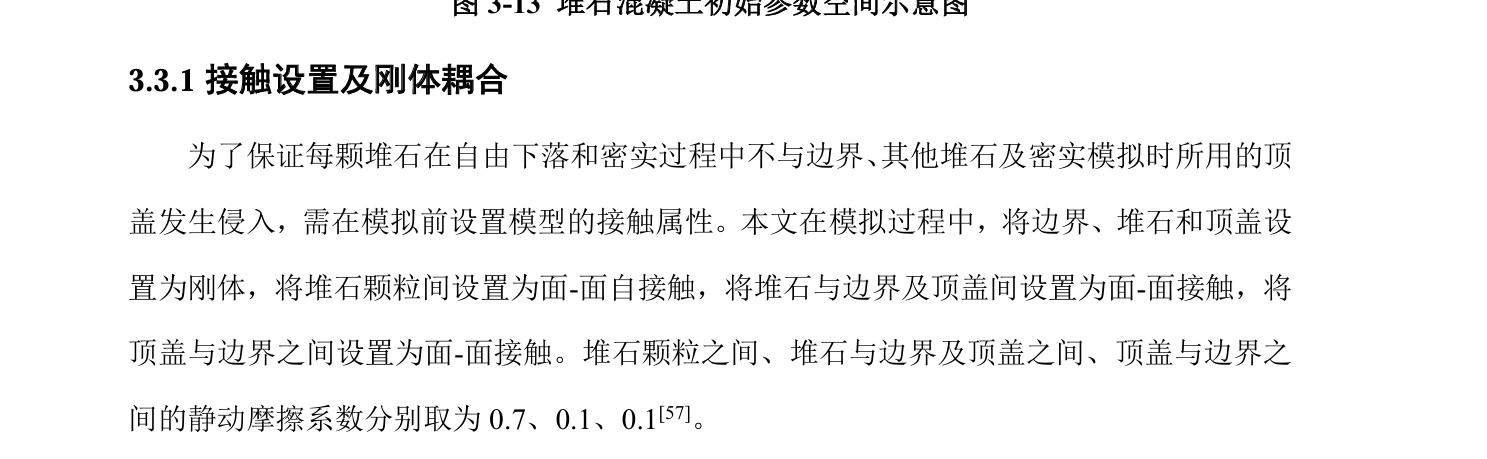

为了保证每颗堆石在自由下落和密实过程中不与边界、其他堆石及密实模拟时所用的顶盖发生侵入，需在模拟前设置模型的接触属性。本文在模拟过程中，将边界、堆石和顶盖设置为刚体，将堆石颗粒间设置为面-面自接触，将堆石与边界及顶盖间设置为面-面接触，将顶盖与边界之间设置为面-面接触。堆石颗粒之间、堆石与边界及顶盖之间、顶盖与边界之间的静动摩擦系数分别取为 0.7、0.1、0.1。这种接触对该怎么设置在abaqus软件中

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在Abaqus中设置接触对时，如果出现以下报错：

*“SEPARATE CONTACT PAIR REFERENCES TO THE SAME SURFACES, ASSEMBLY_Surf-box -in and ASSEMBLY_SURF-1, WITHIN A STEP.”

这表明你在同一个分析步内使用了同一组面（surface）作为接触对的两个不同角色（主面和从面），这是不允许的。Abaqus要求每个接触对中的主面（master surface）和从面（slave surface）必须是不同的表面。

---

✅ 问题原因分析：

你可能在设置接触对时，错误地将同一个表面同时设为主面和从面，例如：

• ASSEMBLY_Surf-box-in 和 ASSEMBLY_SURF-1 实际上是同一个面。
• 或者你重复设置了相同的接触对（即两个接触对引用了相同的主从面）。

---

🔧 解决方案：

1. 检查接触对设置是否重复或冲突

• 打开模型树（Model Tree），进入 Interaction > Contact Pairs。
• 检查所有已创建的接触对，确保没有重复设置。
• 确保每个接触对的 主面（Master） 和 从面（Slave） 是不同的表面。

2. 确保主从面不相同

• 在设置接触对时，不要将同一个面同时设置为主面和从面。
• 如果你误操作导致这种情况，请删除并重新设置。

3. 正确设置堆石颗粒间的面-面自接触

• 对于堆石颗粒之间的自接触（self-contact），应使用 面-面自接触（Surface-to-Surface Self Contact）。
• 在Abaqus中，可以通过以下步骤设置：
  1. 进入 Interaction Module。
  2. 选择 Create Contact Pair。
  3. 在 Contact Pair 对话框中，选择 Self Contact。
  4. 选择要应用自接触的面（如 ASSEMBLY_Surf-box）。
  5. 设置摩擦系数为 0.7。

4. 设置堆石与边界、顶盖的面-面接触

• 对于堆石与边界、顶盖之间的接触，应分别设置：
  • 堆石面（主面）与边界面（从面）。
  • 堆石面（主面）与顶盖面（从面）。
• 摩擦系数设为 0.1。
• 确保这些面不是同一个面。

5. 设置顶盖与边界之间的面-面接触

• 同样，确保顶盖面和边界面是不同的表面。
• 摩擦系数设为 0.1。

---

🧠 示例代码（修改后的Input文件片段）

如果你手动编辑 .inp 文件，可以参考如下结构：

*CONTACT PAIR, INTERACTION=contact_pair_1
ASSEMBLY_Surf-box, ASSEMBLY_Boundary_Surface
*CONTACT PAIR, INTERACTION=contact_pair_2
ASSEMBLY_Surf-box, ASSEMBLY_Cover_Surface
*CONTACT PAIR, INTERACTION=contact_pair_3
ASSEMBLY_Cover_Surface, ASSEMBLY_Boundary_Surface

注意： 上述示例中，ASSEMBLY_Surf-box 是堆石颗粒的表面，ASSEMBLY_Boundary_Surface 是边界面，ASSEMBLY_Cover_Surface 是顶盖面。

---

🛠️ 建议操作流程：

1. 确认所有接触对的主从面都是独立且不同的表面。
2. 避免重复设置接触对。
3. 使用Abaqus的图形界面进行接触对设置，而不是直接修改 .inp 文件。
4. 使用“Check Model”功能，Abaqus会自动检测接触对的错误。
5. 查看 gravity-shell.dat 文件，里面可能包含更详细的错误信息。

---

📌 总结：

| 步骤 | 内容 | |------|------| | 1 | 确保主从面不同，避免重复接触对 | | 2 | 使用 面-面自接触 处理堆石颗粒间接触 | | 3 | 分别设置堆石与边界、顶盖的接触对 | | 4 | 检查 .inp 文件中的接触对定义 | | 5 | 查看错误日志文件（如 gravity-shell.dat）获取更多信息 |

---

如有需要，我可以提供 Abaqus GUI 操作步骤截图 或 Python 脚本生成接触对 的示例代码。欢迎继续提问！
