lumerical微环仿真mode

Question

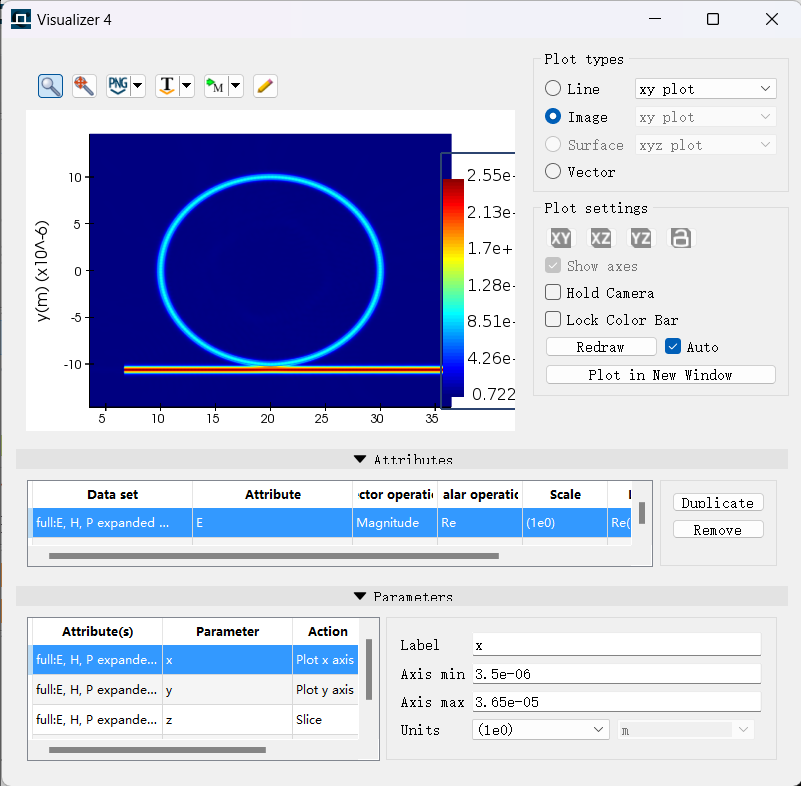

微环仿真耦合不到圆环里，导致传输谱错误，是哪里出现问题呀，怎么解决

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 Lumerical 进行 微环（Micro-ring） 仿真时，如果发现光无法耦合到圆环中，导致传输谱出现错误，这通常涉及多个方面的设置问题。以下是可能的原因及解决方案，并附上关键配置建议和代码示例。

---

✅ 一、可能原因分析

1. 波导与微环的对准问题

   • 波导与微环之间的间距或角度不对，导致耦合效率低。
   • 重点：确保波导与微环之间有适当的重叠区域，并且中心对齐。

2. 模式源（Mode Source）设置不正确

   • 模式源没有正确激发波导中的模式（如TE或TM模式）。
   • 重点：检查模式源的类型是否匹配所使用的波导结构。

3. 材料参数设置错误

   • 材料折射率未正确设置，导致光线不能正常传播。
   • 重点：确认材料属性（如SiO₂、Si等）是否符合实际。

4. 网格精度不足

   • 网格太粗，无法准确捕捉微环的几何结构。
   • 重点：增加网格密度，尤其是微环区域。

5. 端口（Port）设置不当

   • 输入/输出端口未正确放置或未启用。
   • 重点：确保端口位于波导末端，并开启“port”选项。

6. 仿真时间不足

   • 仿真时间不够，导致信号未完全传播或被截断。
   • 重点：适当延长仿真时间，确保所有模式都充分激发。

---

✅ 二、解决方案（有序列表）

1. 检查波导与微环的对准

   • 在Lumerical的绘图界面中，确保波导与微环的中心对齐，且间距合适（一般为0.2 μm~0.5 μm）。
   • 可以通过 "Draw" → "Circle" 或 "Rectangle" 工具手动调整位置。

2. 设置正确的模式源

   • 使用 "Mode Source" 工具，选择合适的模式（如 TE0 或 TM0）。
   • 确保模式源的波长范围覆盖你关注的频段（如 1550 nm）。

   addmode();
   set("name", "mode_source");
   set("wavelength", 1550e-9);
   set("direction", "forward");
   set("polarization", "TE");


3. 验证材料属性

   • 确认使用的材料（如 Si, SiO₂）是否已正确加载或自定义。
   • 若使用自定义材料，需确保其折射率随波长变化正确。

   setmaterial("Si", "n", 3.47); % 示例值，根据实际数据修改
   setmaterial("SiO2", "n", 1.44);


4. 提高网格精度

   • 在 "Mesh" 设置中，将 "Maximum mesh size" 调整为更小的值（如 50 nm）。
   • 特别是对于微环区域，可使用 "Custom Mesh" 功能进行局部细化。

5. 设置输入/输出端口

   • 在波导的两端添加 "Port"，并确保它们处于 "active" 状态。
   • 使用 "Monitor" 工具记录传输谱。

   addport();
   set("name", "input_port");
   set("x", 0);
   set("y", 0);
   set("z", 0);
   set("width", 0.5e-6);
   set("height", 0.22e-6);
   set("direction", "forward");

   addport();
   set("name", "output_port");
   set("x", 5e-6);
   set("y", 0);
   set("z", 0);
   set("width", 0.5e-6);
   set("height", 0.22e-6);
   set("direction", "backward");


6. 延长仿真时间

   • 在 "Simulation" 设置中，将 "Stop time" 增加至足够长（例如 2000 fs）。
   • 确保 "Auto stop" 选项关闭，防止过早停止。

   set("stop time", 2000e-15); % 单位：秒
   set("auto stop", 0);


---

✅ 三、典型问题示例与修复方法

❌ 问题：微环未被激励，传输谱无峰

🛠️ 解决方案：

• 检查 模式源 是否位于波导起始端。
• 确保 波导宽度 和 微环半径 符合设计规范（如波导宽 0.5 μm，微环半径 10 μm）。
• 添加 "Frequency Domain Monitor" 观察频率响应。

addfreqmonitor();
set("name", "transmission_monitor");
set("x", 5e-6);
set("y", 0);
set("z", 0);
set("width", 0.5e-6);
set("height", 0.22e-6);
set("center wavelength", 1550e-9);
set("span wavelength", 100e-9);

---

✅ 四、推荐调试步骤

1. 先用 简单直波导 测试仿真是否正常。
2. 再逐步加入微环结构，观察是否有耦合。
3. 使用 "Optical Power" 监控器 实时查看功率分布。
4. 如果仍然有问题，可以尝试 "Optimization" 工具优化结构参数。

---

✅ 五、总结（重点）

| 问题点 | 解决方式 | |--------|----------| | 波导与微环未对齐 | 手动调整位置，确保中心对齐 | | 模式源设置错误 | 使用 Mode Source 并选择正确模式 | | 材料参数错误 | 核对折射率，必要时自定义材料 | | 网格精度不足 | 提高网格密度，尤其微环区域 | | 端口未设置 | 添加输入/输出 Port 并激活 | | 仿真时间不足 | 延长仿真时间，避免提前终止 |

---

如果你能提供具体的 Lumerical 文件结构 或 代码片段，我可以进一步帮你定位问题！
