pwm 1对串联式二极管 上拉电阻

Question

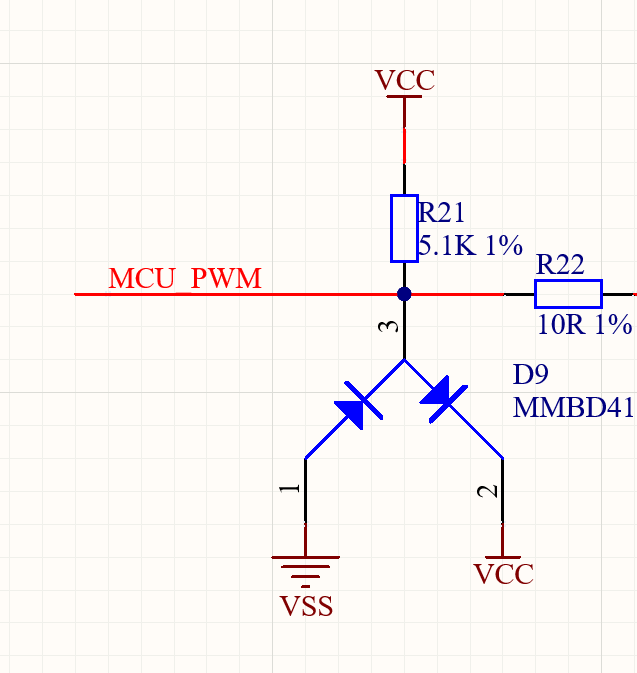

为什么一个PWM波的输入节点上要弄一上拉电阻和零个二极管啊？这样做的目的是什么

Answer 1

这俩二极管能起钳位作用和保护作用
1：钳位二极管，将PWM的电平限制在钳位电压上，你的图中PWM的输出电平范围为 VSS - 0.7---> VCC + 0.7
2：保护作用，静电防护，有 ESD 保护的作用，当人体碰触 PWM信号时，静电会通过二极管释放到 VCC VSS 上去，使 PWM 信号的原件免收静电破坏。
3：上拉电阻的做用，取决于电路的整体设计，很多 CPU 输出高电平只有 3.3V ，不能满足电路设计需要，在软件上会将CPU管脚设置成 OC 或 OD 开路方式，在电路上就需要加个上拉电阻。这样通过上拉电阻的上拉电压，输出高于 3.3V 的电平。
