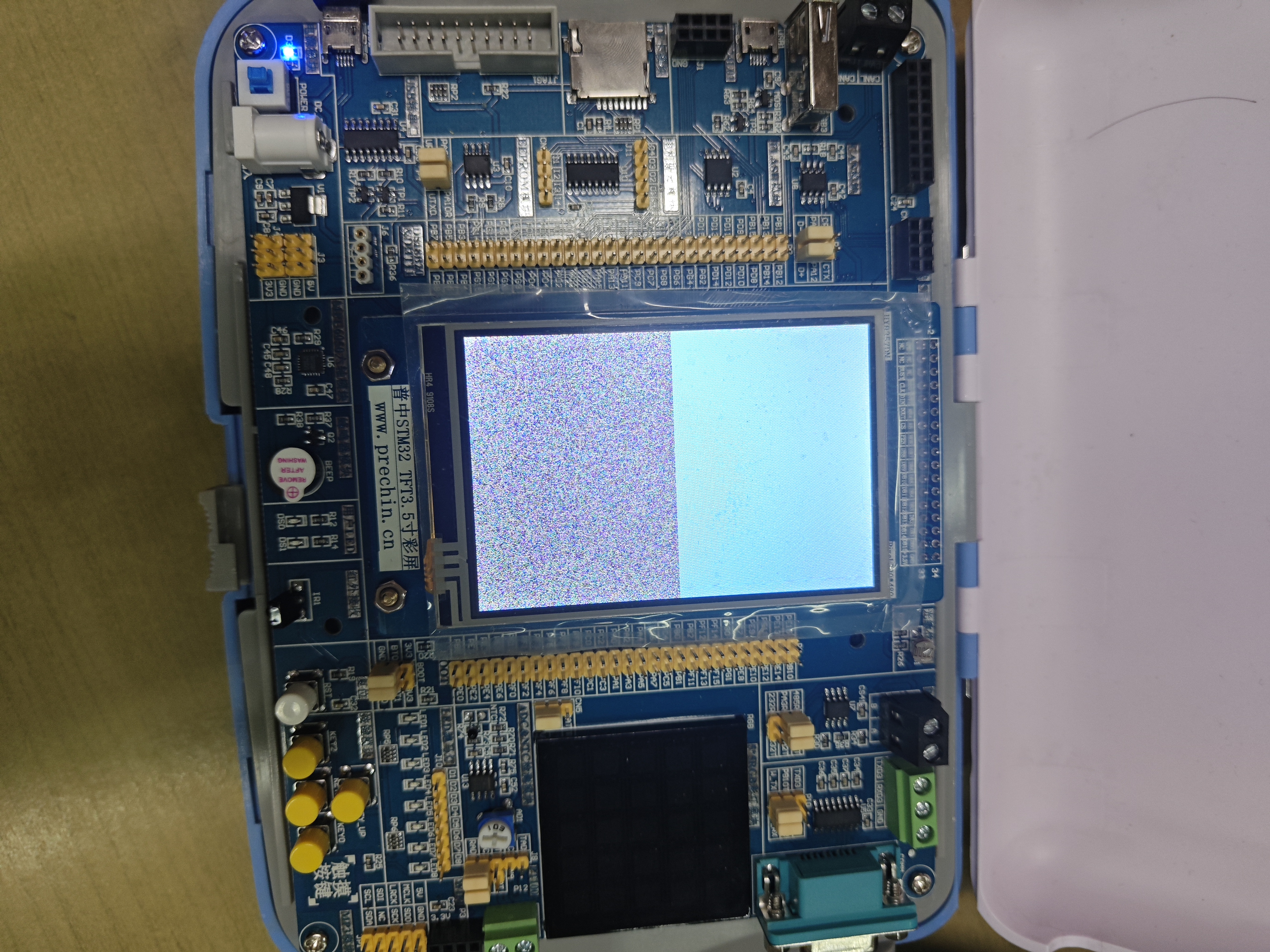

为什么普中32开发版移植lcd会一半蓝屏一半花屏,求解答

移植官方和正点原子的都不行,使用cubemax生成的文件来进行补充,移植lcd文件会出现图片的情况


  • 写回答

4条回答 默认 最新

  • 紫雾凌寒 新星创作者: 人工智能技术领域 2025-08-29 21:15
    关注

    让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

    如果还有问题,请评论或点击头像私信,如果有帮助到您, 请关注、采纳、点赞

    1. 关键点分析:
      - 移植官方和正点原子的lcd文件均失败,且使用CubeMX生成的文件补充后仍出现一半蓝屏一半花屏的异常显示情况。这可能涉及到硬件连接、驱动配置、初始化顺序以及显存映射等多方面的问题。
    2. 解决方案:
      - 硬件连接检查
      • 确保LCD的数据线、控制线与开发板的连接正确无误。检查引脚是否有松动、短路等情况。
      • 确认LCD的电源供应稳定,电压值符合规格要求。
      • 驱动配置方面
      • 仔细核对CubeMX中关于LCD的配置参数。例如,LCD的分辨率、颜色模式、时序参数等。不同的LCD型号需要正确设置对应的参数,否则可能导致显示异常。
      • 检查生成的初始化代码中,对LCD控制器的初始化顺序是否正确。有些LCD需要特定的初始化步骤,如先设置显示模式再初始化显存等。
      • 显存映射问题
      • 检查代码中对显存的映射是否正确。确保数据能够正确地写入到对应的显存地址,以正确显示图像。例如,如果是RGB565模式,要确保数据按照该模式的格式写入到显存中。
      • 代码示例(假设是STM32平台,以CubeMX生成的初始化代码为例)
    // 初始化LCD相关GPIO
    void MX_GPIO_Init(void)
    {
      GPIO_InitTypeDef GPIO_InitStruct = {0};

      // 配置LCD的数据线GPIO
      __HAL_RCC_GPIOB_CLK_ENABLE();
      GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;
      GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
      GPIO_InitStruct.Pull = GPIO_NOPULL;
      GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
      HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

      // 配置LCD的控制线GPIO
      __HAL_RCC_GPIOA_CLK_ENABLE();
      GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3;
      HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    }

    // 初始化LCD控制器
    void MX_LCD_Init(void)
    {
      // 假设LCD控制器是SPI接口
      __HAL_RCC_SPI1_CLK_ENABLE();
      SPI_HandleTypeDef hspi1;

      hspi1.Instance = SPI1;
      hspi1.Init.Mode = SPI_MODE_MASTER;
      hspi1.Init.Direction = SPI_DIRECTION_2LINES;
      hspi1.Init.DataSize = SPI_DATASIZE_16BIT;
      hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;
      hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;
      hspi1.Init.NSS = SPI_NSS_SOFT;
      hspi1.Init.BaudRatePrescaler = SPI_BR_PRESCALER_256;
      hspi1.Init.FirstBit = SPI_FIRSTBIT_SET;
      hspi1.Init.TIMode = SPI_TIMODE_DISABLE;
      hspi1.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
      hspi1.Init.CRCPolynomial = 7;
      if (HAL_SPI_Init(&hspi1) != HAL_OK)
      {
        Error_Handler();
      }

      // 初始化LCD的显示模式等参数
      // 例如设置分辨率为800x480,颜色模式为RGB565
      // 这里假设通过SPI发送命令来设置
      uint16_t resolution_cmd[] = {0x00, 0x18, 0x03, 0x20, 0x00, 0xC8, 0x32, 0x00}; // 示例分辨率设置命令
      for(uint8_t i = 0; i < sizeof(resolution_cmd)/sizeof(resolution_cmd[0]); i++)
      {
        HAL_SPI_Transmit(&hspi1, (uint8_t*)&resolution_cmd[i], 1, HAL_MAX_DELAY);
      }
      uint16_t color_mode_cmd[] = {0x00, 0x2A, 0x00, 0x05, 0x00, 0x10, 0x02, 0x00}; // 示例颜色模式设置命令
      for(uint8_t i = 0; i < sizeof(color_mode_cmd)/sizeof(color_mode_cmd[0]); i++)
      {
        HAL_SPI_Transmit(&hspi1, (uint8_t*)&color_mode_cmd[i], 1, HAL_MAX_DELAY);
      }
    }

    1. 多种解决方案优缺点:
      - 硬件检查优先
      • 优点:如果是硬件连接问题,能够直接定位并解决,避免后续在软件上浪费大量时间。
      • 缺点:需要仔细检查硬件,可能比较耗时,尤其是对于一些复杂的硬件连接情况。
      • 驱动配置调整
      • 优点:相对容易排查和调整,通过修改CubeMX配置或代码中的初始化参数,有可能快速解决显示异常问题。
      • 缺点:可能因为对LCD驱动原理理解不深,导致遗漏一些关键配置,无法完全解决问题。
      • 显存映射排查
      • 优点:对于显示内容异常的情况,通过检查显存映射可以直接找到数据写入的问题所在。
      • 缺点:需要对LCD的显存结构和数据格式有清晰的了解,否则可能难以发现问题。
    2. 总结:
      - 出现一半蓝屏一半花屏的情况,大概率是硬件连接、驱动配置或显存映射等方面出现了问题。需要依次对这些方面进行仔细检查和调试,通过硬件连接检查确保硬件正常工作,通过正确配置驱动参数和检查显存映射来保证软件层面的数据传输和显示正确。

    以上解答基于常见的LCD移植问题原因进行分析,具体解决还需结合实际的硬件平台和LCD型号进行进一步排查和调整。

    希望以上解答对您有所帮助。如果您有任何疑问,欢迎在评论区提出。
