你描述的问题非常典型，涉及 全志T113-S3 芯片在使用 PhoenixSuit 进行烧录时的启动模式切换问题和硬件连接异常。以下是针对你遇到的问题的详细分析与解决方案。
一、问题核心分析
1. 启动模式冲突
- T113-S3 芯片有多种启动模式（如 FEL 模式、SPL 模式等）。
- 当芯片检测到外部 Flash 存在时，会自动进入 SPL 模式（从 Flash 下载程序）。
- 如果 Flash 是空的，芯片会不断尝试加载，导致系统复位循环，从而造成 USB 设备无法被识别。
2. CS 引脚电平异常
- 你提到 CS 引脚在上电时由 3.3V 拉低到 1.7V，这说明 Flash 被误认为是有效设备。
- 这会导致芯片进入 SPL 模式，而非 FEL 模式，因此无法正常烧录。
3. FEL 模式未成功进入
- 尽管你将 PC4 引脚接地（FEL 引脚），但芯片可能仍未正确进入 FEL 模式。
- 原因可能是：
- FEL 引脚未正确接地；
- 系统复位顺序有问题；
- 电源或时钟不稳定。
二、解决步骤（重点部分加粗）
**1. 确保 FEL 模式正确进入
- 操作步骤：
- 断开 Flash 的 CS 引脚（这是关键！）
- 你可以用镊子或跳线帽将 Flash 的 CS 引脚悬空，防止芯片误判。
- 将 FEL 引脚（PC4）接地（通常是 GND 或 0V）。
- 上电前先按住 FEL 引脚（如果支持手动触发）。
- 上电后释放 FEL 引脚（根据芯片手册，有些需要在上电瞬间保持低电平）。
特别注意：
某些开发板要求 FEL 引脚在上电前就保持低电平，否则无法进入 FEL 模式。
**2. 检查 USB 连接与驱动
- USB 接口是否稳定？
- 更换数据线、USB 口、电脑端口。
- 使用原装 USB 数据线（非充电线）。
- 安装驱动：
- 安装 PhoenixSuit 的 USB 驱动（通常在软件包中提供）。

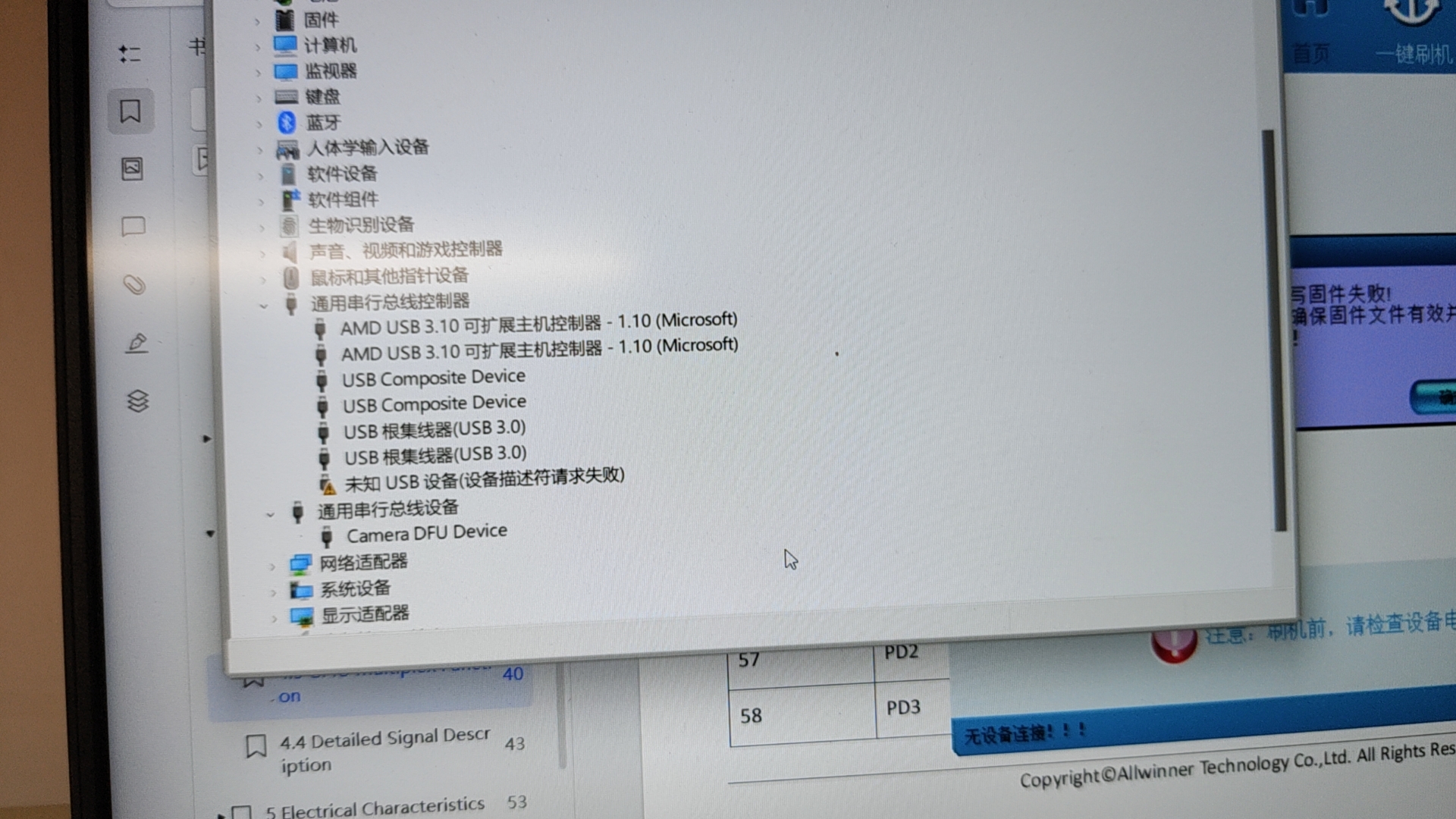

- 在设备管理器中查看是否有“PhoenixSuit”设备出现。
**3. 确认固件文件无误
- 使用其他人的成功固件测试：
- 你提到其他同学可以成功烧录，建议直接使用他们的固件进行对比测试。
- 验证固件格式：
- 确保使用的是
.bin 或 .img 格式的正确镜像文件。 - 不要使用
.zip 或 .tar.gz 等压缩包。
**4. 硬件调试与排查
- 检查电源稳定性：
- 确保开发板供电电压稳定（推荐 5V 或 3.3V）。
- 有些板子对电源质量敏感，建议使用稳压电源。
- 检查晶振和时钟电路：
- 检查复位电路：
**5. 使用命令行工具辅助诊断
三、代码示例（可选）
如果你使用的是 Linux 系统，并想通过命令行方式尝试烧录，可以参考以下命令：
# 安装必要的依赖
sudo apt-get install libusb-dev
# 下载并编译 fex2bin 工具（用于转换 .fex 文件）
git clone https://github.com/felipep/sunxi-fex2bin.git
cd sunxi-fex2bin
make
# 编译固件（假设你有一个 .fex 文件）
./fex2bin your_file.fex your_output.bin
# 使用 phoenix_loader 工具烧录（需提前安装）
phoenix_loader -d /dev/ttyUSB0 -f your_output.bin
注意： 上述命令适用于特定环境，实际使用前请确认设备路径和工具版本。
四、总结
| 问题 | 解决方案 |
|------|----------|
| 启动模式错误 | 断开 Flash 的 CS 引脚，强制进入 FEL 模式 |
| USB 无法识别 | 检查 USB 线、驱动、电源稳定性 |
| 进度条卡在 0% | 确保 FEL 引脚正确接地，尝试使用命令行工具 |
| Flash 未写入 | 确认固件格式正确，尝试使用他人成功案例 |
五、推荐操作流程（有序列表）
- 断开 Flash 的 CS 引脚，避免芯片误判为 SPL 模式。
- 将 FEL 引脚（PC4）接地，确保芯片进入 FEL 模式。
- 使用 PhoenixSuit 打开烧录界面，选择正确的固件文件。
- 点击“开始烧录”，观察进度条变化。
- 若仍失败，尝试更换 USB 线、电脑端口、固件文件。
- 必要时使用命令行工具辅助诊断，如
lsusb 或 phoenix_loader。
如果你仍然无法解决，建议你提供以下信息以便进一步排查：
- 开发板型号（如：T113-S3 开发板）
- 所用的 PhoenixSuit 版本
- 固件文件名及来源
- 是否使用了跳线帽或其他外设
祝你顺利烧录成功！如有其他问题，欢迎继续提问。
