电路中“地线”带来的问题

Question

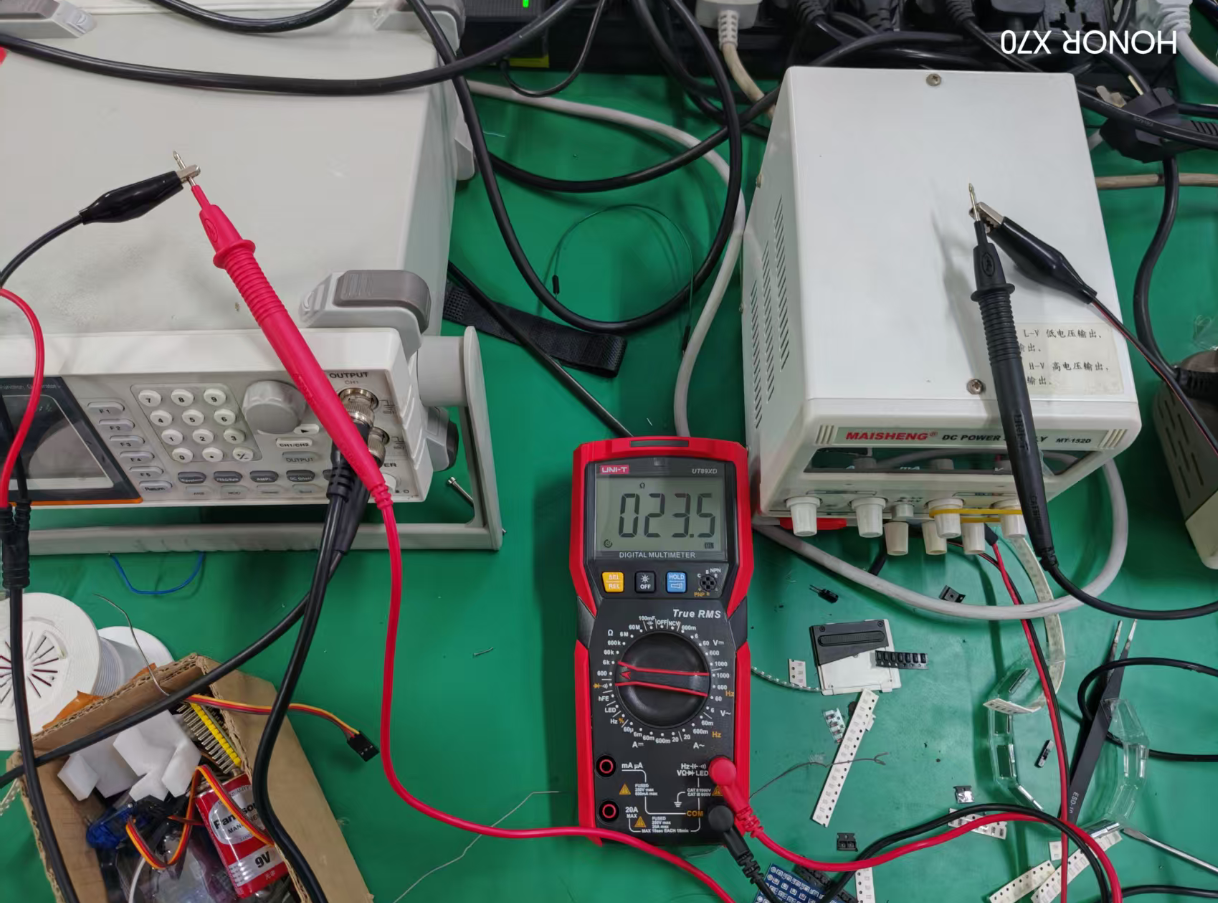

为什么信号源的地线与电源的地线之间有电阻而且时大时小的

另外，在实验过程中，还出现电源干扰的问题，对信号测量造成了很大的影响

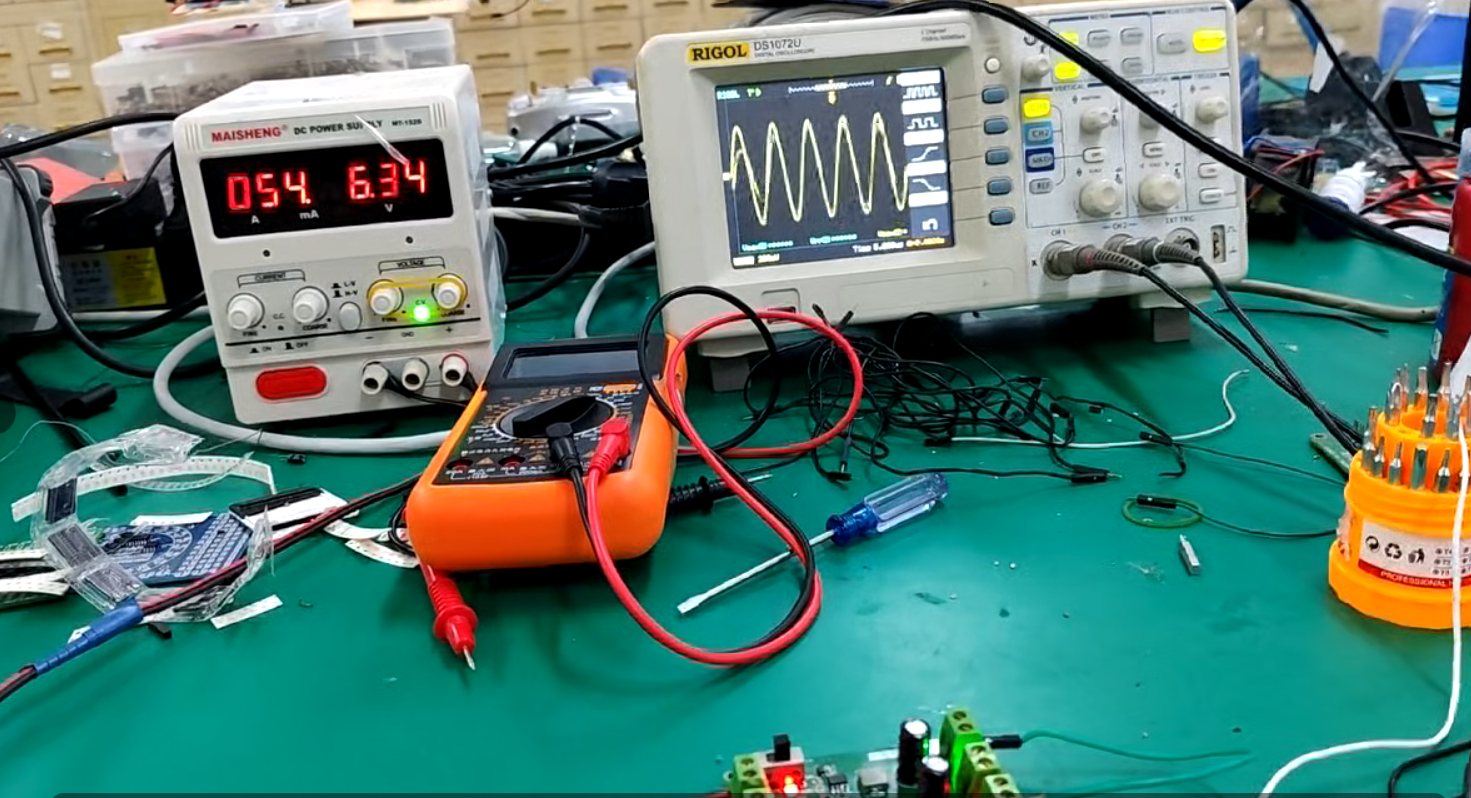

首先将信号源探头直接与示波器相连，信号稳定输出，但是当把示波器信号源的地与电源地接在一起时，示波器上的信号出现了严重的上下波动，请问有工程师了解这个问题吗，电源此时电流时54mA，不知道有没有什么影响对这个。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 信号源地线与电源地线之间存在电阻且阻值不稳定。
   - 出现电源干扰影响信号测量。
2. 解决方案：
   - 关于地线电阻不稳定：
   • 检查地线连接是否牢固，是否存在虚接情况。如果地线连接点松动，会导致接触电阻变化，从而使测量的地线电阻不稳定。例如，可能是地线与电路板的焊接点松动，或者是插头与插座之间接触不良。
   • 排查地线周围环境是否存在干扰因素。例如，附近是否有强电磁源，如变压器、电机等，它们可能会感应出杂散电流，影响地线电阻测量。如果存在此类干扰源，可以考虑将地线远离这些设备，或者采用屏蔽地线来减少干扰。
   • 检查地线本身材质是否均匀。如果地线材质不均匀，不同部位的电阻会有所差异，在测量时可能表现出电阻不稳定。若怀疑地线材质问题，可以更换质量可靠、材质均匀的地线进行测试。
   • 关于电源干扰问题：
   • 使用电源滤波器。电源滤波器可以滤除电源中的高频干扰信号，改善电源质量。例如，可以在电源输入端接入低通滤波器，它能有效抑制高频噪声进入电路。
   • 对电路进行合理布线。将信号线路和电源线分开铺设，避免相互平行靠近，减少电磁耦合。例如，将信号传输线穿入金属屏蔽管中，并与电源线保持一定距离。
   • 采用屏蔽措施。对信号源、示波器等设备进行屏蔽，防止外界干扰信号进入。例如，使用屏蔽电缆连接信号源和示波器，屏蔽层接地，可有效减少干扰。
3. 多种解决方案优缺点：
   - 检查地线连接：
   • 优点：操作简单，成本低，能快速发现明显的连接问题。
   • 缺点：对于一些隐藏的连接问题可能无法检测到，如内部线路的虚接。
   • 排查地线周围环境：
   • 优点：能从源头上解决因环境干扰导致的问题，较为全面。
   • 缺点：可能需要重新布置实验场地或设备，实施起来相对复杂，成本较高。
   • 检查地线材质：
   • 优点：直接针对地线本身问题进行排查，若确定是材质问题可彻底解决。
   • 缺点：更换地线可能需要一定成本，且需要专业工具进行更换操作。
   • 使用电源滤波器：
   • 优点：能有效改善电源质量，对各种电源干扰都有较好的抑制作用。
   • 缺点：增加了设备成本，且可能会对电源的某些特性产生一定影响（如滤波后可能会使电源的上升时间等参数略有变化）。
   • 合理布线：
   • 优点：简单易行，成本低，能有效减少信号线路和电源线之间的干扰。
   • 缺点：对于一些复杂的电磁环境，单纯的布线优化可能无法完全消除干扰。
   • 采用屏蔽措施：
   • 优点：能针对性地减少外界干扰对设备的影响，效果显著。
   • 缺点：增加了设备成本，且需要正确接地，否则可能会引入新的问题。
4. 总结：信号源地线与电源地线之间电阻不稳定以及电源干扰问题，需要从地线连接、周围环境、地线材质等方面排查地线电阻问题，同时采用电源滤波、合理布线、屏蔽等措施解决电源干扰问题。通过综合考虑各种因素，选择合适的解决方案来确保电路稳定运行，减少干扰对信号测量的影响。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
