Hypermesh划分网格后的.cdb文件导入到Ansys APDL中全部显示节点是怎么回事？

Question

问题遇到的现象和发生背景

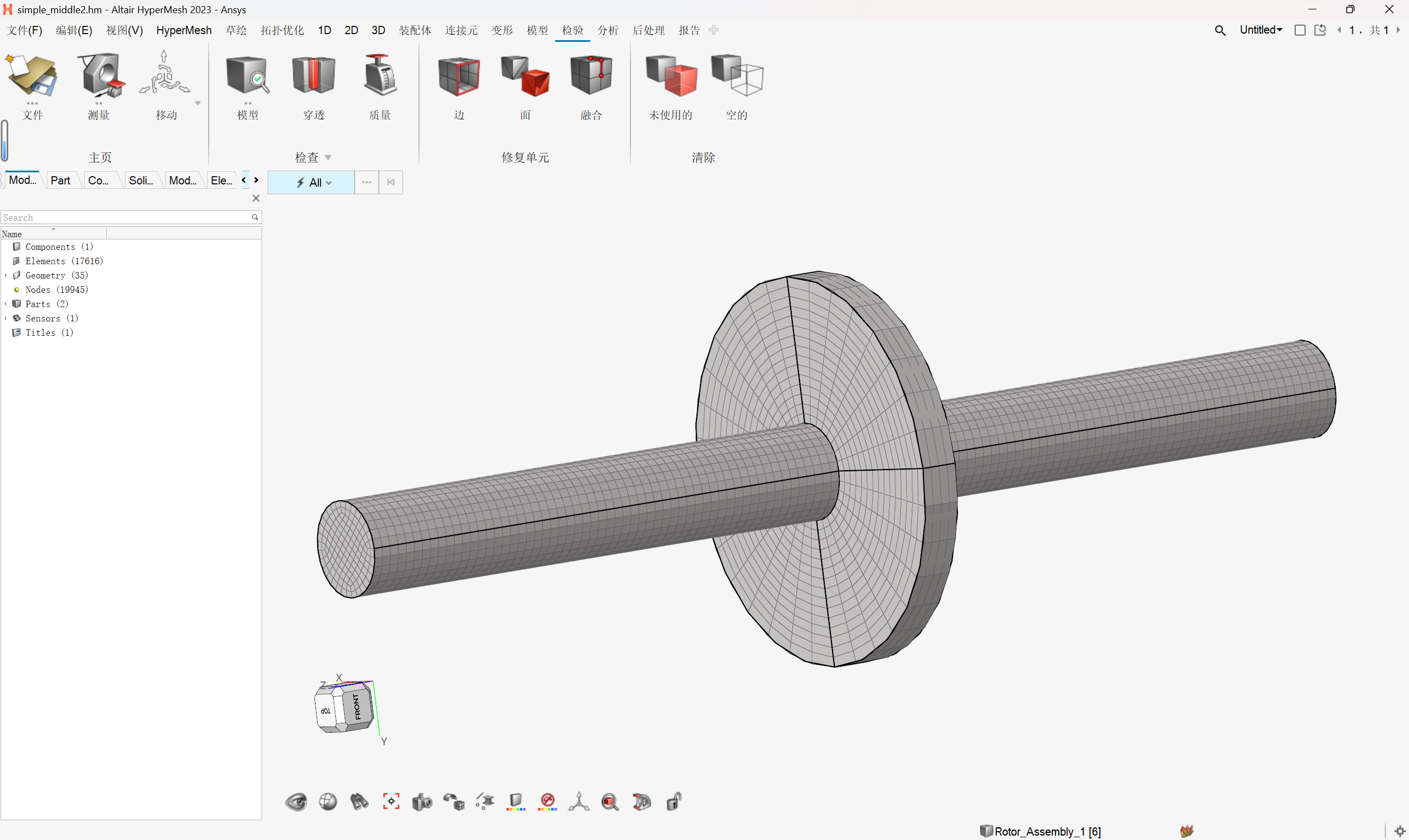

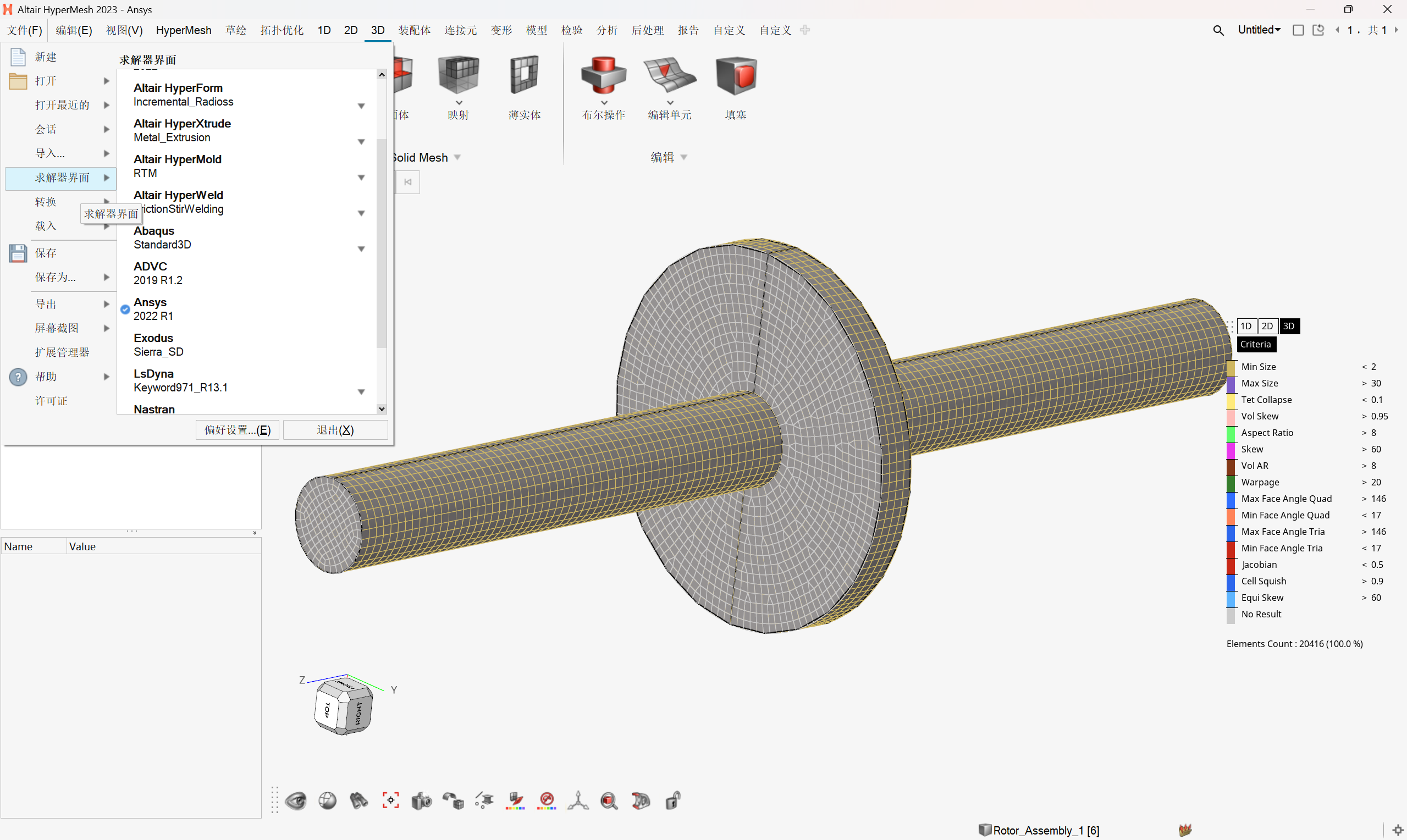

正常使用Hypermesh，以Ansys模版导出的网格划分模型导入到Ansys APDL中显示全是节点，使用Plot的Element打开显示错误。

操作环境、软件版本等信息

操作环境为SolidWorks 2019 进行建模，Hypermesh 2023 进行网格划分，Ansys APDL 2021 进行动力分析和后处理。

尝试过的解决方法

尝试使用不同网格划分方式，以及参考AI回答结果进行APDL的调整，都没有效果。

我想要达到的结果

想到到我师姐发我模型的效果，想要知道一下基本的需要注意的流程上的问题所在。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 从Hypermesh导出的.cdb文件在Ansys APDL中只显示节点，而不显示单元，使用Plot的Element打开显示错误。这可能是由于文件格式转换过程中信息丢失、单元类型不匹配或者导入设置不正确等原因导致。
2. 解决方案：
   - 检查单元类型：
   • 在Hypermesh中，确保导出的单元类型与Ansys APDL中预期的单元类型一致。例如，如果在Ansys APDL中主要使用实体单元，那么在Hypermesh中划分网格时就应尽量使用实体单元类型，如SOLID185等（具体单元类型根据实际需求）。
   • 可以通过Hypermesh的“Element Type”面板查看和设置当前模型的单元类型。
   • 正确设置导入选项：
   • 在Ansys APDL中导入.cdb文件时，使用正确的命令。例如：
     apdl /INPUT,filename.cdb
   • 确保导入过程中没有忽略单元信息的设置。有些情况下，可能需要在导入前设置一些参数，如ETCHG命令可以用于更改单元类型等。
   • 检查文件完整性：
   • 再次确认从Hypermesh导出的.cdb文件是否完整。可以尝试重新导出文件，确保导出过程没有出现错误。
3. 不同解决方案的优缺点：
   - 检查单元类型：
   • 优点：从源头解决问题，如果单元类型匹配，后续导入基本不会出现此类问题，能保证模型数据的准确性。
   • 缺点：需要对Hypermesh和Ansys APDL的单元类型有深入了解，操作相对复杂，要仔细核对两边的单元类型设置。
   • 正确设置导入选项：
   • 优点：相对简单直接，通过调整导入命令和选项，有可能快速解决显示问题。
   • 缺点：如果不是导入选项的问题，可能无法解决根本问题，只是尝试性的操作。
   • 检查文件完整性：
   • 优点：简单易操作，能快速排除导出文件本身存在问题的可能性。
   • 缺点：如果文件本身没问题，不能解决核心的显示问题，只是辅助性的检查步骤。
4. 总结：
   - 首先应仔细检查Hypermesh中单元类型设置是否与Ansys APDL匹配，这是解决问题的关键。同时，正确设置Ansys APDL的导入选项并检查导出文件的完整性也很重要。通过这些步骤的排查和处理，有望解决.cdb文件导入Ansys APDL后只显示节点的问题。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
