Abaqus uel子程序

Question

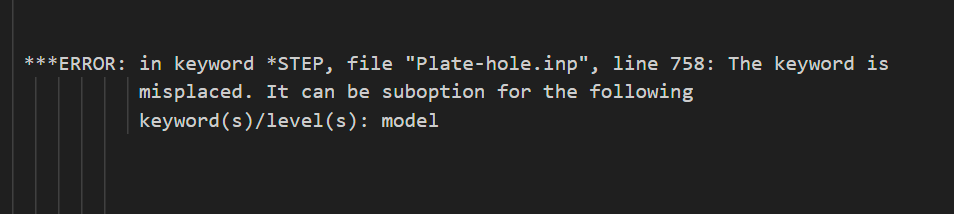

uel子程序问题，输入inp文件，出现照片中的错误，如何解决

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

您提到在使用 Abaqus UEL（User Element Routine） 子程序时，输入 .inp 文件后出现了错误，并附有“照片中的错误”，但由于无法查看图片，请您提供具体的错误信息或描述错误内容（例如：错误代码、提示信息、错误发生的位置等），以便我更准确地帮助您解决问题。

不过，我可以先为您提供一个通用的解决步骤和常见问题排查方法，并列出解决方案的有序列表，供您参考。

---

🔍 常见UEL子程序错误类型及解决办法

1. 编译错误（Compilation Error）

• 原因：源代码中存在语法错误、变量未定义、函数调用错误等。
• 解决方法：
  • 检查 .f 或 .for 文件是否有拼写错误。
  • 确保所有变量都已正确声明。
  • 使用 Fortran 编译器（如 gfortran, ifort）检查编译日志。
  • 确保 UEL 子程序的接口与 Abaqus 的要求一致（参数顺序、返回值等）。

---

2. 链接错误（Linking Error）

• 原因：Abaqus 在链接阶段找不到 UEL 子程序的二进制文件。
• 解决方法：
  • 确保在 .inp 文件中正确指定了 UEL 的路径和名称。

    *User Element, type=U1, elset=MyElementSet, uel=your_uel_file


  • 确保 your_uel_file 是正确的 .lib 或 .o 文件。
  • 确保在 Abaqus CAE 中设置了正确的库路径（File > Preferences > Libraries）。

---

3. 运行时错误（Runtime Error）

• 原因：UEL 子程序在计算过程中出现逻辑错误，如数组越界、数值溢出、未初始化的变量等。
• 解决方法：
  • 在 UEL 中加入调试输出语句（如 write(*,*)）打印关键变量。
  • 使用 Abaqus 的调试工具（如 abaqus job=jobname debug）进行跟踪。
  • 检查单元的几何属性是否合理，避免奇异矩阵或刚度异常。

---

4. 参数不匹配（Parameter Mismatch）

• 原因：UEL 子程序的参数数量或类型与 Abaqus 调用方式不一致。
• 解决方法：
  • 确保 UEL 的参数顺序与 Abaqus 的调用一致：

    subroutine uel (u, v, a, du, dv, da, ...


  • 参考 Abaqus 用户手册中的 UEL 接口说明（Abaqus User Subroutines Manual）。

---

5. 单元类型不匹配（Element Type Mismatch）

• 原因：在 .inp 文件中指定的 UEL 类型与实际使用的单元类型不一致。
• 解决方法：
  • 确保 *User Element 中的 type 字段与 UEL 子程序定义的类型一致（如 U1, U2 等）。
  • 检查单元集（elset）是否正确分配。

---

✅ 解决方案有序列表

1. 检查编译错误

   • 使用 Fortran 编译器检查 .f 文件是否存在语法错误。
   • 确保所有变量已正确定义，函数调用格式正确。

2. 验证链接设置

   • 确保 .inp 文件中 UEL 的路径和名称正确。
   • 确认 Abaqus 已正确加载 .lib 或 .o 文件。

3. 添加调试输出

   • 在 UEL 中插入 write(*,*) 语句，输出关键变量值以定位问题。
   • 使用 abaqus job=jobname debug 进行调试。

4. 检查参数一致性

   • 确保 UEL 的参数顺序与 Abaqus 调用一致。
   • 参考 Abaqus 手册中的 UEL 接口说明。

5. 确保单元类型匹配

   • 检查 .inp 文件中 *User Element 的 type 是否与 UEL 定义一致。
   • 确保 elset 正确指向用户定义的单元集合。

---

🧩 示例代码（简化版 UEL）

以下是一个简单的 UEL 子程序示例（用于教学用途）：

      subroutine uel (u, v, a, du, dv, da, ...
                     time, dtime, temp, dtemp, predef, dpred, ...
                     kstep, kinc, ilo, ihi, jlo, jhi, ...
                     sid, sset, nset, set, istart, iend, ...
                     nope, nele, nnode, ndof, ...
                     nload, nmat, nprop, coord, x, &
                     t1, t2, t3, t4, t5, t6, t7, t8, &
                     lprops, props, coords, &
                     amatrx, area, mass, &
                     ielem, iuser, nuser, &
                     stres, stran, dstrn, &
                     timeold, dtime, ...
                     )
      implicit none
      integer :: i, j, nnode, ndof, nprop, nele, nload, nmat
      real*8 :: u(ndof,nnode), v(ndof,nnode), a(ndof,nnode)
      real*8 :: du(ndof,nnode), dv(ndof,nnode), da(ndof,nnode)
      real*8 :: time, dtime, temp, dtemp
      real*8 :: predef(nmat), dpred(nmat)
      integer :: kstep, kinc, ilo, ihi, jlo, jhi
      integer :: sid, sset, nset, istart, iend
      integer :: nope, nele, nnode
      real*8 :: coord(nnode,3), x(3,3), t1, t2, t3, t4, t5, t6, t7, t8
      real*8 :: lprops(nprop), props(nprop), coords(nnode,3)
      real*8 :: amatrx(ndof,ndof), area, mass
      integer :: ielem, iuser, nuser
      real*8 :: stres(ndof), stran(ndof), dstrn(ndof)
      real*8 :: timeold, dtime
      ! Your element implementation here
      return
      end subroutine uel

注意：以上代码仅为结构框架，实际应用中需根据具体单元类型编写本构关系、刚度矩阵等。

---

如果您能提供具体的错误信息（例如：“error: undefined reference to uel” 或 “segmentation fault”），我可以进一步帮您分析问题根源。

请补充更多细节，我会尽快为您解答！
