在comsol，想模拟两个方块挤压的问题，仿佛上面的方块根本碰不到下面的

Question

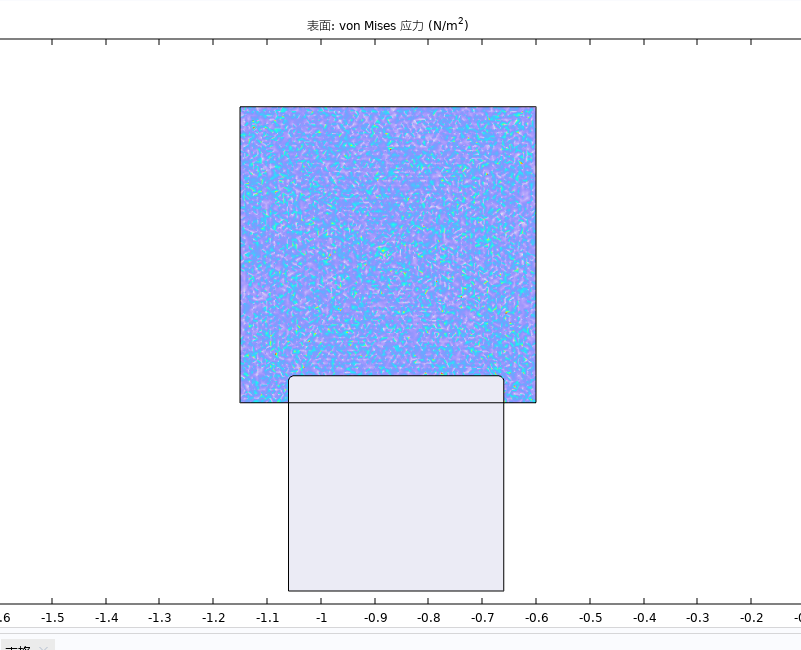

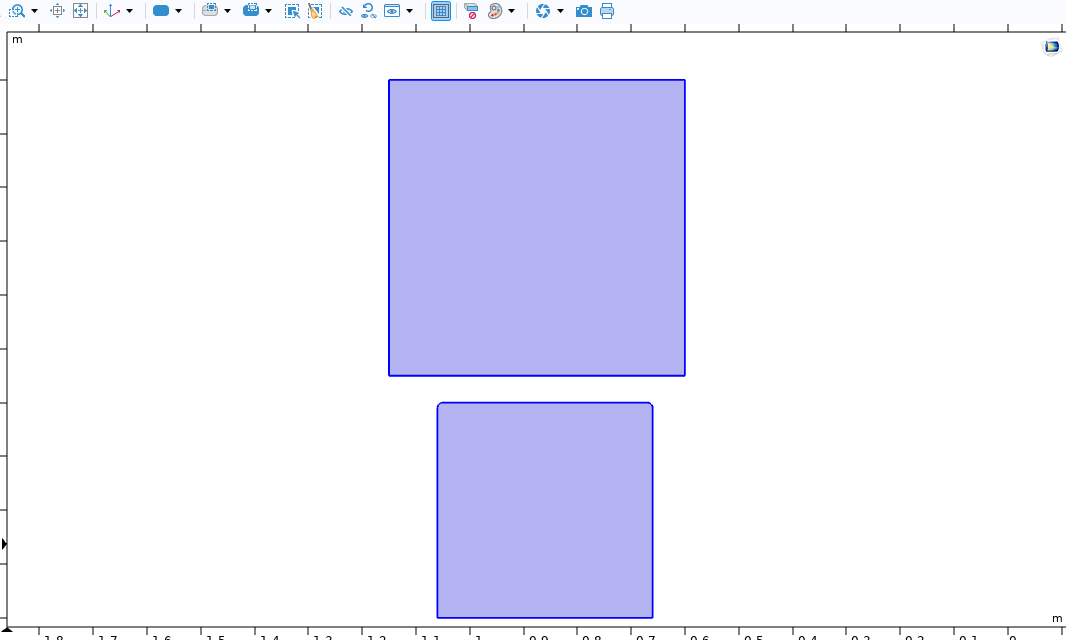

在comsol，想模拟两个方块挤压的问题，但是边界会穿模，仿佛上面的方块根本碰不到下面的，这样的情况怎么解决呢

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在COMSOL Multiphysics中模拟两个方块挤压时，如果边界发生穿模（penetration），即上面的方块“穿过”下面的方块，这通常是由于接触条件设置不当、网格分辨率不足或求解器参数不匹配导致的。以下是详细解决方案，重点部分已加粗：

---

一、问题原因分析

1. 接触条件未正确设置：

   • 如果没有定义正确的接触对（Contact Pair），COMSOL 无法识别两个物体之间的相互作用，导致它们“穿透”。

2. 网格分辨率不够：

   • 网格过于粗糙会导致接触面之间出现间隙，从而引发穿模现象。

3. 求解器设置不当：

   • 求解器可能没有足够精确地处理非线性接触问题，导致结果不稳定或穿模。

4. 材料属性或载荷设置错误：

   • 材料刚度太低或施加的载荷不合理，也可能导致模型行为异常。

---

二、解决步骤

1. 正确设置接触对（Contact Pair）

• 在 Multiphysics > Contact 节点下添加一个 Contact Pair。
• 选择主面（Master）和从面（Slave）：
  • 通常将下方方块的上表面设为 Master。
  • 将上方方块的下表面设为 Slave。
• 设置 Contact Type 为 Bonded 或 No Separation，根据你的物理需求选择：
  • Bonded：两个面始终贴合，不允许分离。
  • No Separation：允许滑动但不允许分离。
  • Frictional：如果需要考虑摩擦力。

加粗重点：必须确保接触对方向正确，否则可能导致接触失效。

---

2. 提高网格分辨率

• 在 Mesh > Physics-Controlled Mesh 中调整网格大小：
  • 增加 Element Size 的精度，尤其是在接触区域附近。
  • 使用 Refine Mesh 工具对接触面进行局部加密。

加粗重点：接触区域的网格密度直接影响接触计算的准确性。

---

3. 调整求解器设置

• 在 Study > Solver Configurations 中：
  • 选择 Fully Coupled 或 Nonlinear 求解器。
  • 增加 Number of Iterations 和 Tolerance 的精度：

    solver = model.sol('sol1').solver;
    solver.set('nonlin', 'Newton-Raphson');
    solver.set('maxiter', 50); % 最大迭代次数
    solver.set('tolerance', 1e-6); % 收敛容差


• 如果使用 Stationary 求解器，可以尝试切换为 Time-Dependent 并逐步施加载荷。

加粗重点：求解器的收敛性和容差设置是避免穿模的关键。

---

4. 验证材料属性与边界条件

• 确保两个方块的材料属性（如弹性模量、泊松比）合理。
• 检查是否施加了合理的载荷（如位移或力）来实现“挤压”。

---

三、示例代码片段（用于设置接触对）

% 创建接触对
model.geom('geom1').create('box1', 'Box');
model.geom('geom1').create('box2', 'Box');

% 定义接触对
model.physics('cont1').create('contactpair1', 'ContactPair');
model.physics('cont1').feature('contactpair1').set('master', 'face1'); % 下方方块的上表面
model.physics('cont1').feature('contactpair1').set('slave', 'face2');  % 上方方块的下表面
model.physics('cont1').feature('contactpair1').set('type', 'bonded');   % 可选 'no separation' 或 'frictional'

---

四、其他建议

• 使用 Contact Force 或 Contact Stress 节点监控接触状态。
• 如果模型仍然不稳定，可以尝试分步加载（例如逐步增加位移或压力）。
• 使用 Plot 功能查看 Contact Pressure 或 Penetration 分布，帮助定位问题。

---

五、总结

| 问题 | 解决方法 | |------|----------| | 接触对未设置 | 添加 Contact Pair 并正确指定主从面 | | 网格不够精细 | 加密接触区域网格 | | 求解器设置不当 | 调整求解器类型、迭代次数和容差 | | 材料/载荷错误 | 检查材料属性和载荷设置 |

---

如果你能提供具体的几何结构或代码片段，我可以进一步帮你检查并优化模型。
