COMSOL压力场计算出现了负的压力值

Question

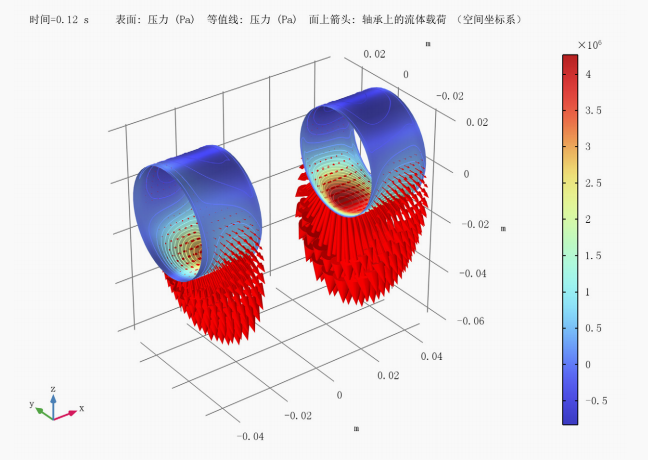

在使用COMSOL计算压力场时，出现了负的压力值。按理来说油膜压力应该大于参考压力才对，如何设置边界条件将油膜压力负压去掉

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在使用 COMSOL Multiphysics 进行 压力场计算 时，出现负的压力值是一个常见问题。尤其是在油膜润滑、流体动力学等仿真中，压力应始终大于或等于参考压力（如大气压），但有时由于数值不稳定或边界条件设置不当，可能会导致负压的出现。

---

✅ 问题分析

• 负压力的来源：

  • 数值误差（如离散化不准确）
  • 边界条件设置不合理
  • 流体流动方向与压力梯度不一致
  • 油膜区域被“抽空”（即局部真空）

• 合理预期：

  • 在油膜润滑中，油膜压力通常应高于参考压力（如0 Pa 或1 atm）。
  • 负压可能表示油膜失效、气蚀或数值不稳定。

---

🔧 解决方案

以下是逐步解决负压力问题的建议：

1. 检查边界条件设置

重点：确保边界条件合理，避免引入负压源。

• 入口边界条件：使用 压力入口 或 质量流量入口，而非速度入口。
• 出口边界条件：使用 压力出口，并指定参考压力（如0 Pa）。
• 壁面边界条件：使用 无滑移条件 或 自由滑移条件，根据物理情况选择。

示例代码（COMSOL 命令流）：

% 设置入口压力
model.Physics("laminarflow").BC("p_in").Set("p", "100000"); % 入口压力为100kPa

% 设置出口压力
model.Physics("laminarflow").BC("p_out").Set("p", "0"); % 出口压力为0 Pa

---

2. 调整求解器设置

重点：提高求解精度和稳定性。

• 使用 稳态求解器 或 瞬态求解器，根据模型选择合适的类型。
• 启用 自适应网格细化（Adaptive Mesh Refinement）以提高局部精度。
• 设置合理的 相对容差 和 绝对容差（例如 1e-6）。

示例设置：

model.Solver("steady").Set("RelTol", "1e-6");
model.Solver("steady").Set("AbsTol", "1e-6");
model.Mesh("mesh1").Set("Adapt", "on");

---

3. 添加压力限制条件（压力钳制）

重点：强制压力不低于参考压力，防止负压。

在 COMSOM 中可以通过 弱形式 或 非线性约束 实现压力限制。

方法一：使用 if 表达式 限制压力

p = max(p, 0); % 强制压力不低于0

方法二：使用 nonlinear 约束（适用于更复杂的场景）

---

4. 检查初始条件

重点：确保初始压力分布合理。

• 如果初始压力为0，可能导致某些区域快速下降至负值。
• 可以将初始压力设为一个正值（如100000 Pa）。

示例代码：

model.InitialConditions("ic1").Set("p", "100000");

---

5. 检查材料属性和粘度

重点：确保流体属性符合实际物理特性。

• 粘度过高可能导致流动受阻，从而引起负压。
• 检查是否使用了正确的流体模型（如牛顿流体、非牛顿流体）。

---

6. 检查几何结构和网格质量

重点：避免因网格畸变导致数值不稳定。

• 检查是否有非常小的间隙或尖角，这些地方容易产生负压。
• 使用 网格检查工具（如 COMSOL 的 Mesh > Check Mesh）优化网格。

---

✅ 总结

| 步骤 | 内容 | |------|------| | 1 | 检查边界条件，确保入口/出口设置正确 | | 2 | 调整求解器参数，提高精度 | | 3 | 添加压力限制条件，防止负压 | | 4 | 设置合理的初始条件 | | 5 | 检查流体属性和粘度 | | 6 | 优化几何和网格质量 |

---

📌 最终建议

如果你仍然无法消除负压，可以尝试以下操作：

• 增加压力钳制项（如 max(p, 0)）；
• 使用对称边界条件 或 周期性边界条件 来减少数值震荡；
• 使用后处理工具（如 min(p)）来识别负压区域，进一步优化模型。

如需具体模型的代码或设置指导，请提供你的模型文件或详细设置内容，我可以帮助你进行针对性优化。
