在cisco画出拓扑图并给出设计方案

Question

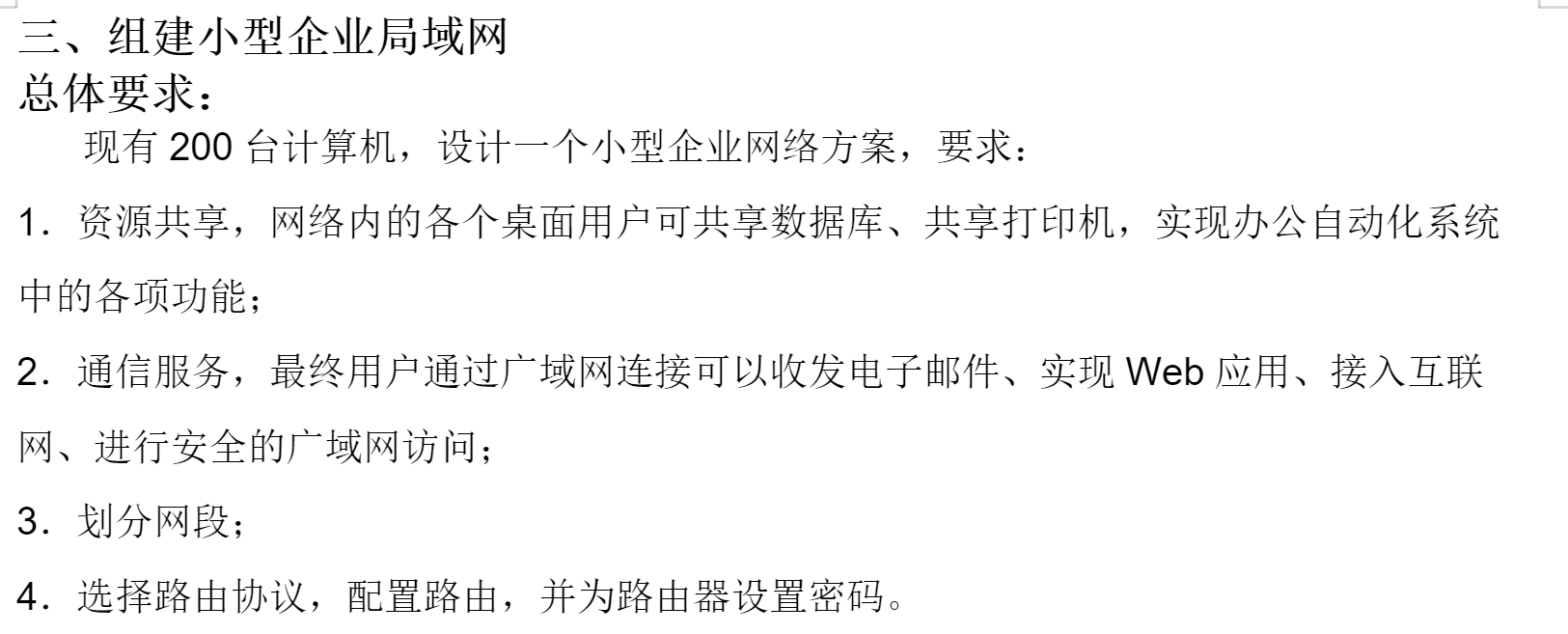

该如何绘制拓扑图，能够在完成这些基本要求的同时不脱离实际，求解

Answer 1

让【宝码香车】来帮您解答，本回答参考DeepSeek编写，并整理提供。

如果答案让您满意，请采纳、点赞、关注，非常感谢！
.
每日一句正能量，让它带给您好心情：坚持下去，不是因为看到希望，而是因为坚持了才有希望。
.

根据您的要求，我将为您设计一个适用于200台计算机的小型企业网络方案，并提供拓扑图绘制方案及配置要点。

网络拓扑设计方案

拓扑结构

[互联网]
    |
[边界路由器]
    |
[核心交换机]---[防火墙]
    |   |
    |   [服务器区]---(文件/打印服务器、Web服务器等)
    |
[接入层交换机]---[接入层交换机]---[无线AP]
    |               |               |
[用户PC]        [用户PC]        [移动设备]

网络分段规划

• VLAN 10: 管理网络 (192.168.10.0/24)
• VLAN 20: 员工网络 (192.168.20.0/24) - 150台PC
• VLAN 30: 访客网络 (192.168.30.0/24) - 20台设备
• VLAN 40: 服务器网络 (192.168.40.0/24)
• VLAN 50: 无线网络 (192.168.50.0/24) - 30台设备

设备选型建议

• 路由器: Cisco ISR 1000系列
• 核心交换机: Cisco Catalyst 3560CX系列
• 接入交换机: Cisco Catalyst 2960系列(2-3台)
• 防火墙: Cisco ASA 5500系列

配置实现

1. VLAN划分与路由配置

! 核心交换机配置
enable
configure terminal


! 创建VLAN
vlan 10
 name Management
vlan 20
 name Employees
vlan 30
 name Guests
vlan 40
 name Servers
vlan 50
 name Wireless


! 配置SVI接口
interface Vlan10
 ip address 192.168.10.1 255.255.255.0
interface Vlan20
 ip address 192.168.20.1 255.255.255.0
interface Vlan30
 ip address 192.168.30.1 255.255.255.0
interface Vlan40
 ip address 192.168.40.1 255.255.255.0
interface Vlan50
 ip address 192.168.50.1 255.255.255.0


! 启用路由功能
ip routing

2. OSPF路由协议配置

! 核心交换机OSPF配置
router ospf 1
 network 192.168.10.0 0.0.0.255 area 0
 network 192.168.20.0 0.0.0.255 area 0
 network 192.168.30.0 0.0.0.255 area 0
 network 192.168.40.0 0.0.0.255 area 0
 network 192.168.50.0 0.0.0.255 area 0


! 路由器OSPF配置
router ospf 1
 network 192.168.0.0 0.0.255.255 area 0
 default-information originate

3. 路由器基本配置与密码设置

! 路由器配置
enable
configure terminal


! 设置特权密码
enable secret YourStrongPassword123!


! 设置控制台密码
line console 0
password consolepass
login


! 设置远程登录密码
line vty 0 4
password vtypass
login
transport input ssh


! 配置接口
interface GigabitEthernet0/0
 description WAN_Link
 ip address dhcp
 no shutdown


interface GigabitEthernet0/1
 description LAN_Link
 ip address 192.168.1.1 255.255.255.0
 no shutdown

4. DHCP服务配置

! 核心交换机DHCP配置
ip dhcp pool Employees
 network 192.168.20.0 255.255.255.0
 default-router 192.168.20.1
 dns-server 8.8.8.8 8.8.4.4


ip dhcp pool Guests
 network 192.168.30.0 255.255.255.0
 default-router 192.168.30.1
 dns-server 8.8.8.8


ip dhcp pool Wireless
 network 192.168.50.0 255.255.255.0
 default-router 192.168.50.1
 dns-server 8.8.8.8

拓扑图绘制要点

在Cisco Packet Tracer中绘制时注意：

1. 层次化结构: 核心-汇聚-接入三层架构
2. 冗余设计: 关键链路考虑冗余
3. 标注清晰: 每个设备接口IP、VLAN信息明确标注
4. 安全区域: 明确划分信任区、非信任区、DMZ区

实际部署建议

1. 物理布线: 采用星型拓扑，所有设备连接到核心交换机
2. 无线覆盖: 部署多个AP实现无缝漫游
3. 安全策略: 防火墙规则限制不同VLAN间访问
4. 监控管理: 实施网络监控系统(NMS)进行运维管理

这个设计方案满足了资源共享、通信服务、网段划分和安全要求，同时保持了实际可行性和扩展性。
