如何用matlab扫频法测考虑频率耦合的并网逆变器的序阻抗

Question

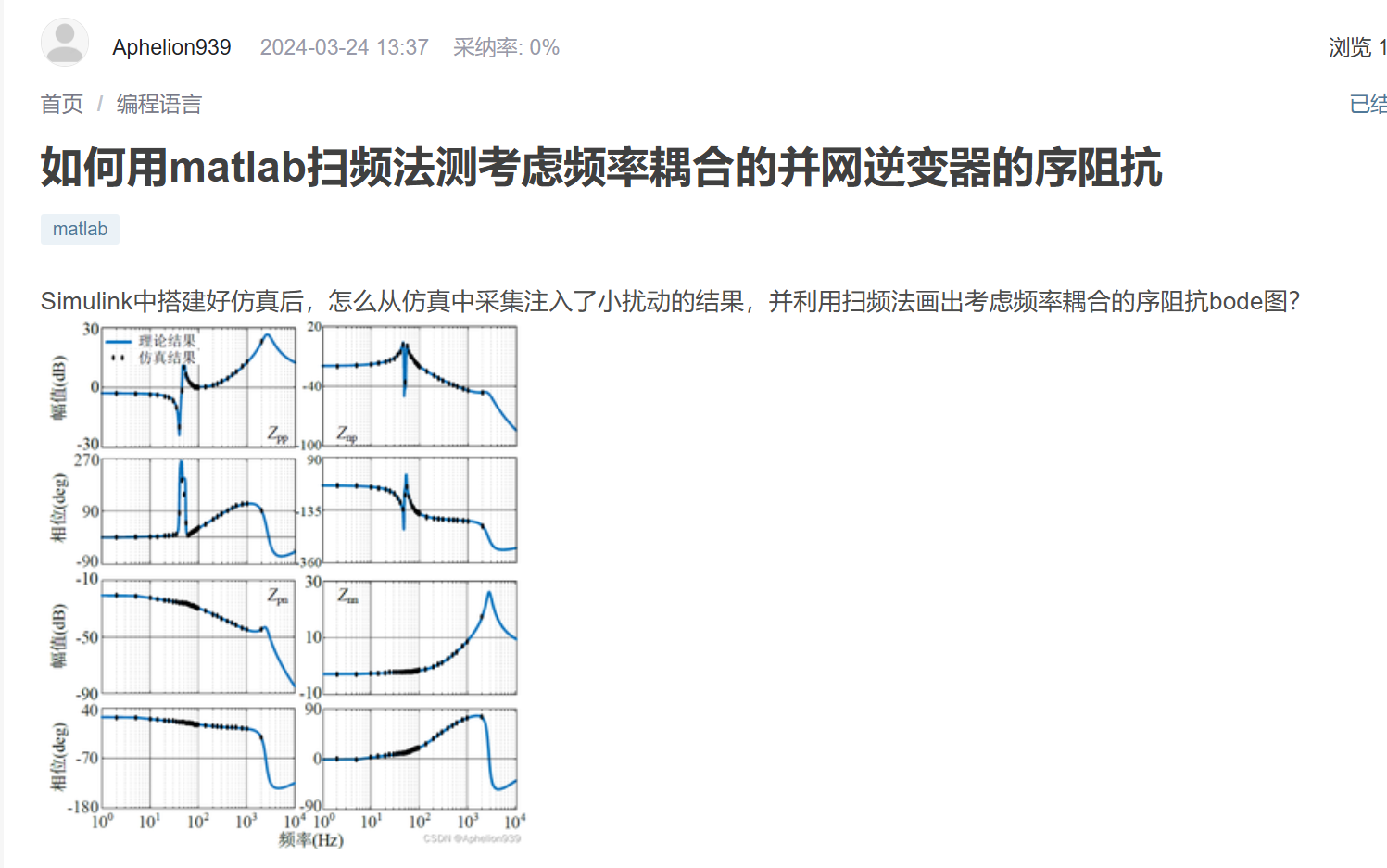

如何用matlab扫频法测考虑频率耦合的并网逆变器的序阻抗
如何用matlab扫频法测考虑频率耦合的并网逆变器的序阻抗

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

使用MATLAB进行扫频法测量考虑频率耦合的并网逆变器的序阻抗，是电力电子系统分析中常用的一种方法。通过扫频法，可以获取逆变器在不同频率下的阻抗特性，并进一步分析其与电网之间的交互稳定性。

下面将详细说明如何使用MATLAB实现这一过程，并提供关键步骤、注意事项和示例代码。

---

一、基本原理

1. 序阻抗的概念

• 在三相系统中，通常将系统分解为正序、负序和零序分量。
• 并网逆变器的序阻抗是指其对正序、负序或零序电压/电流的响应。
• 频率耦合（Frequency Coupling）是指逆变器的控制策略或模型在不同频率下表现出不同的阻抗特性。

2. 扫频法的基本思想

• 在系统中注入一个小幅度的正弦信号，频率从低到高逐步扫描。
• 测量输入电压和输出电流，计算阻抗： $$ Z = \frac{V}{I} $$
• 通过多次扫描，得到不同频率下的阻抗值。

---

二、MATLAB实现步骤

1. 建立并网逆变器模型

在MATLAB/Simulink中搭建并网逆变器模型，包括：

• 逆变器主电路（如VSI）
• 控制系统（PI控制器、PWM调制等）
• 电网侧滤波器（LCL或LC）

注意： 如果不考虑频率耦合，可以直接使用标准模型；若要体现频率耦合，需引入非线性控制环路或动态模型。

---

2. 注入扫频信号

在电网侧注入一个幅值较小的正弦扰动信号，频率范围一般为 5 Hz 到 2 kHz 或更高。

示例代码（MATLAB脚本）：

% 定义扫频参数
f_start = 5;     % 起始频率 (Hz)
f_end = 2000;    % 结束频率 (Hz)
fs = 10000;      % 采样频率 (Hz)
t_sim = 10;      % 模拟时间 (s)

% 生成扫频信号
t = 0:1/fs:t_sim;
f = f_start + (f_end - f_start) * t / t_sim;

% 生成扫频电压信号
V_sweep = sin(2*pi*f.*t);  % 幅值为1 V

% 将扫频信号注入到电网侧
% （具体实现取决于Simulink模型结构）

提示： 可以使用Sine Wave模块在Simulink中实现扫频信号。

---

3. 仿真并记录数据

• 运行Simulink模型，记录以下数据：
  • 电网侧电压（V_grid）
  • 逆变器输出电流（I_inv）
  • 扫频信号频率（f）

注意： 确保仿真精度足够，避免因采样不足导致误差。

---

4. 计算序阻抗

根据正序、负序、零序分量分别计算阻抗。

正序阻抗计算公式：

$$ Z_{\text{pos}}(f) = \frac{V_{\text{pos}}(f)}{I_{\text{pos}}(f)} $$

其中：

• $ V_{\text{pos}} $ 是电网侧正序电压
• $ I_{\text{pos}} $ 是逆变器输出的正序电流

使用FFT提取各序分量：

% 对电压和电流进行FFT
V_fft = fft(V_grid);
I_fft = fft(I_inv);

% 提取正序分量（假设基波频率为50Hz）
f_idx = round(frequency / fs * length(V_fft));
V_pos = V_fft(f_idx);
I_pos = I_fft(f_idx);

Z_pos = V_pos / I_pos;

注意： 若存在频率耦合，应使用动态谐波分析（如自适应滤波器）来提取各序分量。

---

五、考虑频率耦合的改进方案

1. 引入动态阻抗模型

在Simulink中使用状态空间模型或传递函数模型来描述逆变器的动态行为，从而体现频率耦合效应。

示例代码（动态阻抗模型）：

% 动态阻抗模型（简化形式）
sys = ss([0 1; -k -b], [0; 1], [1 0], 0);  % k, b 为参数

---

2. 使用频率依赖的控制策略

例如，在控制环路中加入频率依赖的增益调整，使系统在不同频率下呈现不同的阻抗特性。

示例代码（频率依赖增益）：

if f < 100
    Kp = 1.0;
else
    Kp = 0.8;
end

---

六、完整流程总结

1. 建立并网逆变器模型（含控制环路和滤波器）
2. 设计扫频信号（频率范围、幅值、持续时间）
3. 在Simulink中注入扫频信号
4. 运行仿真并采集数据
5. 使用FFT提取各序分量
6. 计算序阻抗
7. 分析频率耦合效应（可选：动态模型或频率依赖控制）

---

七、注意事项

• 扫频信号幅值不能过大，否则会破坏系统稳定性。
• 确保仿真精度，尤其是高频段（>1kHz）。
• 频率耦合问题需要结合实际控制系统进行建模。
• 建议使用MATLAB的Power System Toolbox 或 SimPowerSystems 来提高效率。

---

八、参考文献

• IEEE 1547标准：关于并网设备的测试方法。
• 《电力电子变换器的阻抗建模与稳定分析》：详细讲解序阻抗与频率耦合的关系。
• MATLAB官方文档：关于Simulink建模与FFT分析。

---

如需我提供完整的Simulink模型文件或更详细的代码示例，请告知您使用的MATLAB版本及Simulink模块类型（如Simscape Electrical）。
