comsol无法透过几何实体选取内部零件，如何解决？

Question

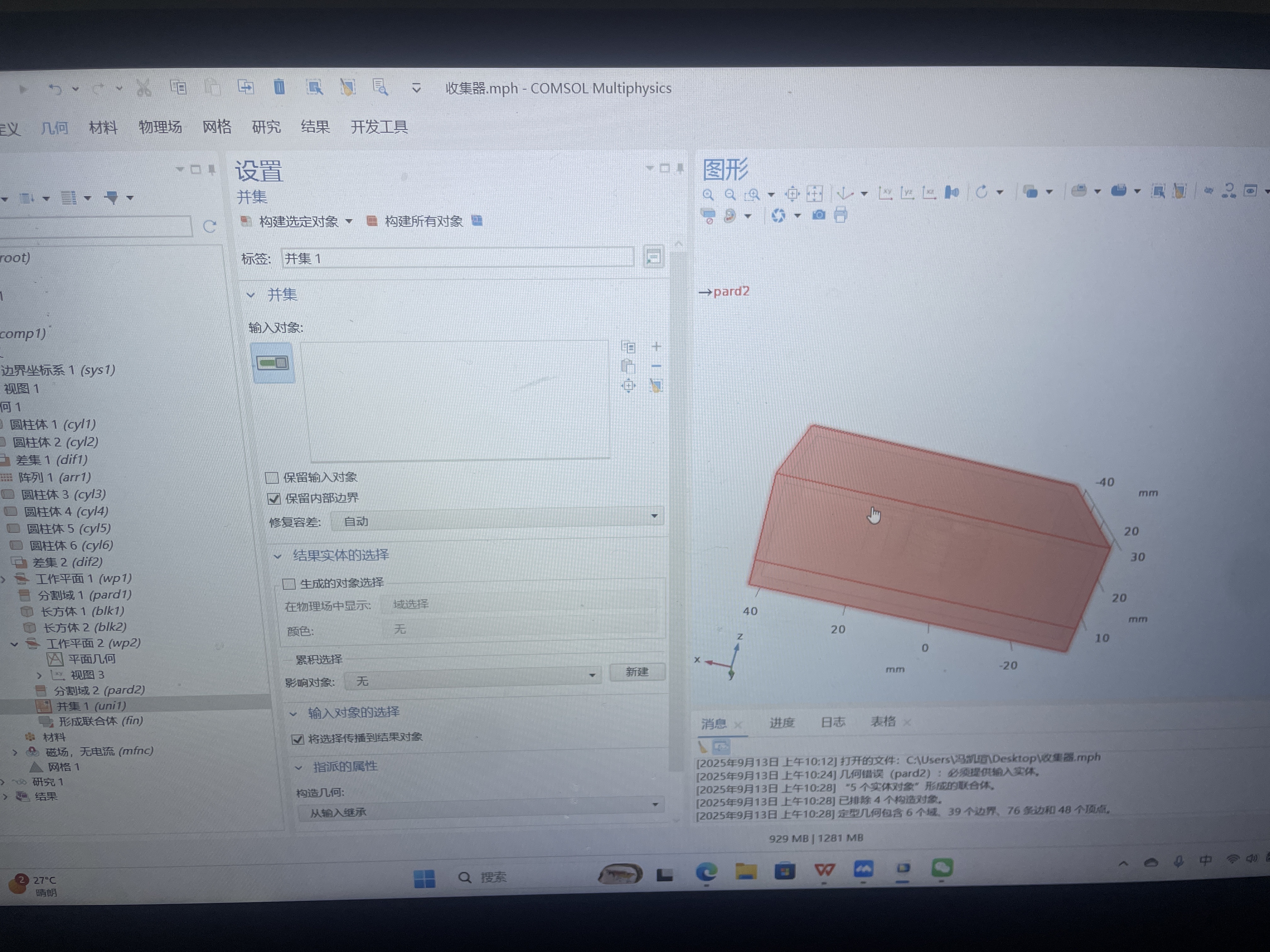

在进行设置转动域和固定域时无法选定内部零件 只能选择外部长方体外壳

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在使用 COMSOL Multiphysics 进行建模时，如果遇到“无法通过几何实体选取内部零件”的问题，尤其是在设置转动域和固定域时只能选择外部长方体外壳而无法选择内部零件，这通常是由于几何结构的定义方式或选择方式不正确所导致的。

---

✅ 问题原因分析

1. 几何结构未正确分割：如果内部零件没有被明确地作为独立的几何实体创建（例如没有使用切割、组合等操作），COMSOL 就无法单独识别它们。
2. 选择方式错误：在选择域时，可能只选择了外层边界，而没有进入内部结构进行选择。
3. 几何实体层级问题：某些情况下，内部零件可能被隐藏或嵌套在其他结构中，导致无法直接选择。

---

🔧 解决方案步骤

1. 确保内部零件是独立的几何实体

• 在 Geometry 模块中，确认内部零件是否已经被正确创建为一个独立的几何体。
• 如果没有，可以使用以下方法：
  • 使用 Cut 或 Boolean Operations 来将内部零件从外部结构中分离出来。
  • 或者使用 Create Features > Boolean Operations > Subtract 来移除外部部分，保留内部结构。

重点：必须保证内部零件是一个独立的几何实体，否则 COMSOL 无法识别。

---

2. 检查几何实体的可见性与层级

• 在 Model Builder 中，点击 Geometry > Geometry 1，查看所有几何实体。
• 确保内部零件没有被隐藏（即在左侧树状图中没有被灰色显示）。
• 如果内部零件被嵌套在某个组内，需要展开该组并选择其子几何体。

---

3. 使用“Select by Entity”方式进行选择

• 在设置转动域或固定域时，不要直接点击模型视图中的零件，而是使用 “Select by Entity” 功能。
• 具体步骤如下：
  1. 在 Physics 或 Study 设置中，进入域选择界面。
  2. 点击 “Select by Entity” 按钮。
  3. 在弹出的窗口中，选择对应的几何实体（如内部零件）。
  4. 确认后即可成功选中。

重点：使用“Select by Entity”而不是直接点击模型视图，可以更准确地选择内部零件。

---

4. 使用“Group”功能组织几何结构

• 如果模型中有多个内部零件，建议使用 Group 功能将它们归类在一起。
• 步骤：
  1. 在 Geometry > Geometry 1 下，右键选择 “Group”。
  2. 将内部零件拖入该组中。
  3. 在后续选择域时，可以直接选择该组，避免误选。

---

5. 修改代码（如有自定义脚本）

如果你在使用 LiveLink for MATLAB 或 COMSOL API 进行自动化建模，可以使用以下 MATLAB/Python 示例代码来指定内部零件：

% 假设你已经有一个模型对象 model
model.geom('geom1').create('intpart', 'Block');
model.geom('geom1').feature('intpart').set('size', [0.5, 0.5, 0.5]);
model.geom('geom1').run;

% 创建另一个外部块
model.geom('geom1').create('extblock', 'Block');
model.geom('geom1').feature('extblock').set('size', [1, 1, 1]);

% 使用布尔运算将内部块从外部块中减去
model.geom('geom1').create('cut', 'Boolean');
model.geom('geom1').feature('cut').set('expr', 'extblock - intpart');
model.geom('geom1').run;

重点：通过编程方式明确创建并分割几何实体，能有效避免选择失败的问题。

---

✅ 总结

| 步骤 | 内容 | |------|------| | 1 | 确保内部零件是独立的几何实体 | | 2 | 检查几何实体的可见性和层级 | | 3 | 使用“Select by Entity”进行精确选择 | | 4 | 使用“Group”组织几何结构 | | 5 | 如有需要，使用脚本语言创建和分割几何 |

---

如果你能提供具体的几何结构截图或模型文件，我可以进一步帮助你定位具体问题并给出针对性的解决方案。
