ABAQUS通过温度预定义场设置的节点温度NT11和单元积分点温度TEMP不一样？

Question

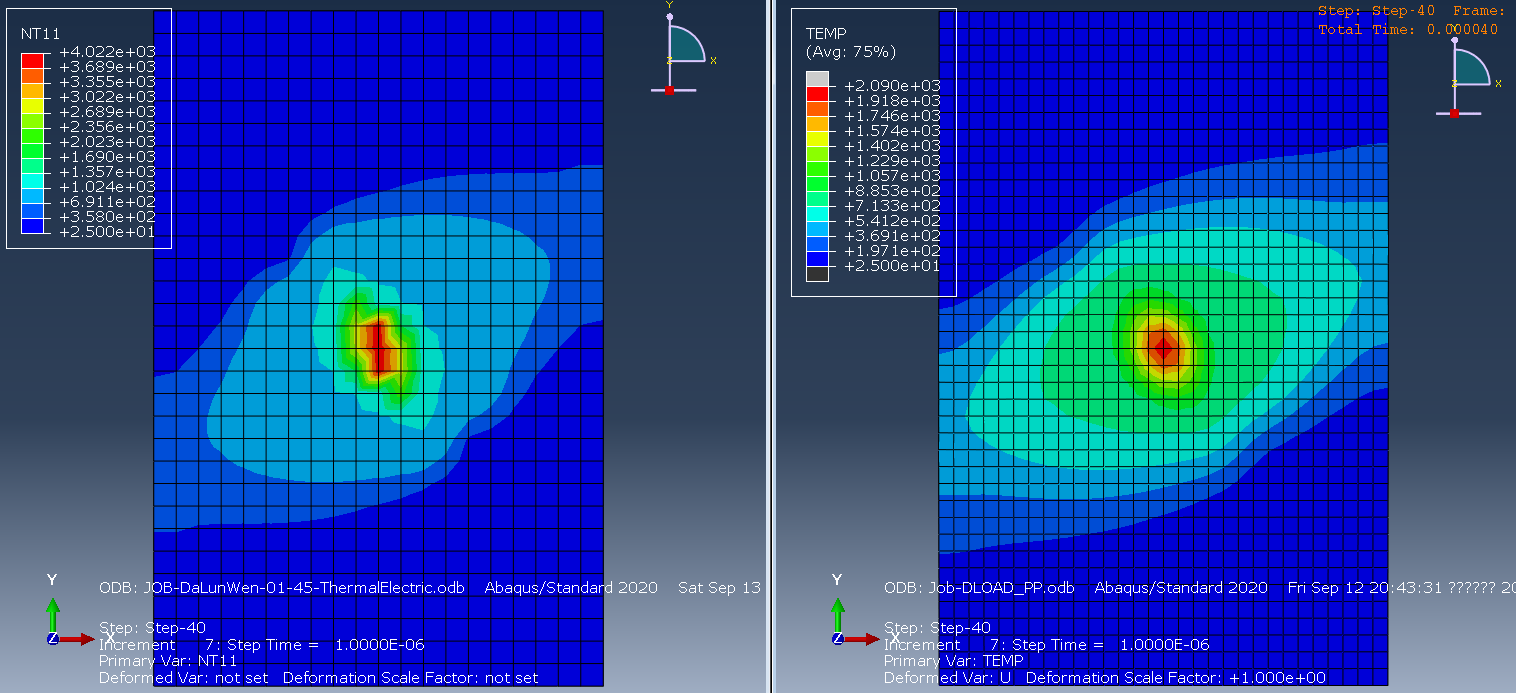

有人知道为什么把上个模型文件的结果作为温度预定义场施加给现在的模型，结果节点温度NT11和单元积分点温度TEMP不一样吗，差的还挺多。
主要是NT11的结果是我想要的，但是在子程序中通过GETVRM调用温度得到的是TEMP,有人能给点建议不。能将积分点温度导入下一个模型吗或者让积分点温度和节点温度保持一致？

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

在ABAQUS中，节点温度（NT11） 和 单元积分点温度（TEMP） 是两个不同的概念，它们的数值不一致是正常现象，但如果你希望两者保持一致或从一个模型传递到另一个模型时更准确地反映实际温度分布，可以采取以下措施。

---

一、为什么 NT11 和 TEMP 不一致？

1. 定义方式不同

• NT11：表示的是节点处的温度值，通常用于节点载荷或边界条件。
• TEMP：表示的是单元积分点的温度值，常用于材料本构关系或子程序中使用。

2. 插值方式不同

• ABAQUS 在计算单元积分点温度时，会根据单元类型和形状函数进行内插，而节点温度则是直接赋值。
• 如果模型中存在非均匀温度梯度，则 NT11 和 TEMP 的差异会更加明显。

3. 后处理显示方式

• ABAQUS 后处理中默认显示的是节点温度，但某些情况下也可能显示积分点温度。需要确认你查看的是哪种数据。

---

二、如何让 NT11 和 TEMP 一致？

1. 确保节点温度与积分点温度一致的方法

✅ 方法一：通过 UMAT 或 VUAMP 子程序调用 NT11

如果你在子程序中使用 GETVRM 调用温度，它默认返回的是积分点温度（TEMP）。若你需要使用节点温度（NT11），可以：

• 使用 GETVRM 时指定参数为 NSET 或 NODE，获取节点温度。
• 示例代码如下：

CALL GETVRM(TEMPC, NSET, NSETID, LAYID, SEGLAB, TIME, TSTEP, KSTEP, KINC, ...
            NPT, NPS, NP, NOEL, COORDS, ...
            NT11, 1, 0, 0)

注意：GETVRM 的第5个参数是 VARIABLE，可设为 1 表示 NT11，2 表示 TEMP。

✅ 方法二：将积分点温度映射到节点上

你可以通过 ABAQUS 的场输出功能，将 TEMP 映射到节点上，生成新的节点温度变量，例如 NTEMP，然后再作为预定义场传入下一个模型。

步骤：

1. 在原始模型中，使用 *OUTPUT, FIELD 输出 TEMP。
2. 在 ABAQUS/CAE 中，创建一个新的场变量（如 NTEMP），并使用 “Interpolate” 功能，将 TEMP 映射到节点上。
3. 将新生成的 NTEMP 作为节点温度预定义场导入下一个模型。

---

三、如何将积分点温度导入下一个模型？

✅ 方法一：使用 *INPUT 或 *INCLUDE 导入温度数据

你可以将原始模型中的 TEMP 数据导出为文本文件，然后在新模型中通过 *INPUT 命令读取，并设置为节点温度。

示例步骤：

1. 在原始模型中，使用 *OUTPUT, FIELD 输出 TEMP。
2. 保存为 .dat 或 .txt 文件。
3. 在新模型中使用：

*INPUT, FILE=temperature_data.txt

注意：需要对文件格式进行适配，确保字段匹配。

---

四、建议方案（推荐）

| 步骤 | 操作 | 说明 | |------|------|------| | 1 | 使用 GETVRM 获取 NT11 | 若需在子程序中使用节点温度，应指定 VARIABLE=1 | | 2 | 将 TEMP 映射为节点温度 | 使用 ABAQUS 后处理工具将积分点温度映射到节点上 | | 3 | 导出并导入温度数据 | 将温度数据以节点形式导出，再导入新模型 |

---

五、修改后的代码示例（Fortran 子程序）

如果你在子程序中使用 GETVRM，可以这样调用节点温度（NT11）：

CALL GETVRM(TEMPC, NSET, NSETID, LAYID, SEGLAB, TIME, TSTEP, KSTEP, KINC, &
            NPT, NPS, NP, NOEL, COORDS, &
            NT11, 1, 0, 0)  ! 第5个参数为 VARIABLE，1 表示 NT11

重点说明：GETVRM 的第五个参数 VARIABLE 控制获取的是 NT11 还是 TEMP，这是关键！

---

六、总结

• NT11 和 TEMP 是不同的概念，不能直接等同。
• 如果需要在子程序中使用节点温度，请使用 GETVRM 并指定 VARIABLE=1。
• 若需将积分点温度映射到节点，可通过 ABAQUS 后处理工具实现。
• 建议将温度数据导出为节点温度格式，以便在后续模型中使用。

如有更多关于子程序或场变量的问题，欢迎继续提问！
