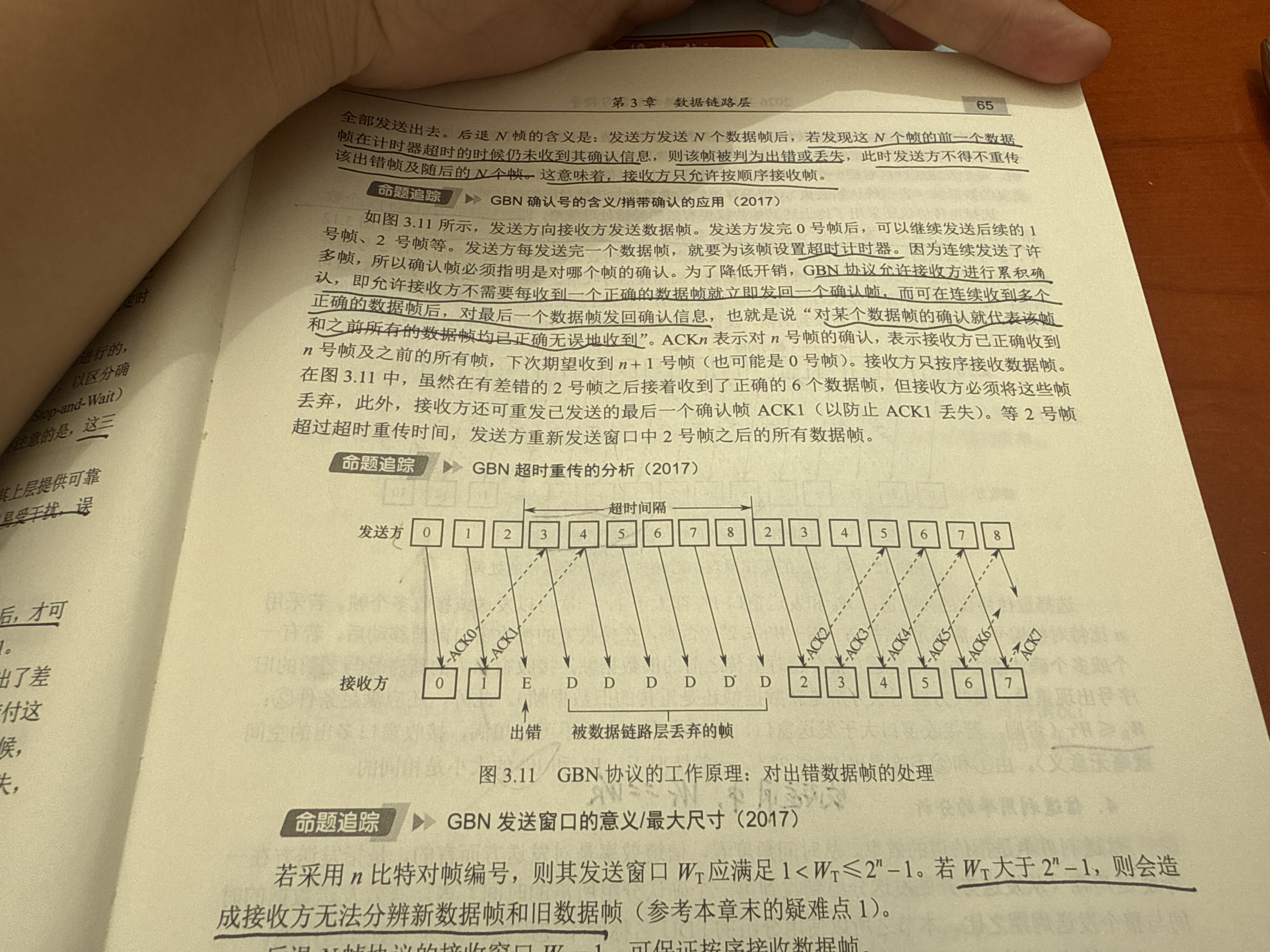

能解释一下图片中的虚线的意思 图中是关于gbn超时重传的分析

Question

能解释一下图片中的虚线的意思 图中是关于gbn超时重传的分析。

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

由于你提到“图片中的虚线”，但目前无法查看图片，我将基于GBN（Go-Back-N）协议中常见的超时重传机制来解释虚线可能代表的含义。

在GBN协议中，虚线通常表示以下几种情况之一：

---

1. 未确认的分组（未收到ACK）

• 虚线可能表示发送方已经发送了某个数据分组，但尚未收到对应的确认（ACK）。
• 在这种情况下，发送方会等待该分组的ACK，如果超时仍未收到，则会重传该分组以及后续所有未被确认的分组。
• 重点：虚线表示“未被确认的数据包”或“等待确认的分组”。

---

2. 超时重传的路径

• 如果图中显示的是一个时间轴，虚线可能表示某次超时后触发的重传行为。
• 例如：
  • 发送方发送了多个分组（如1, 2, 3），但只收到了分组1的ACK；
  • 分组2和3的ACK丢失或延迟；
  • 当发送方检测到超时（比如没有收到分组2的ACK），它会从分组2开始重传，即Go-Back-N的行为；
  • 虚线可能表示这些被重传的分组的传输路径。

---

3. 未接收到的ACK

• 虚线也可能表示未接收到的确认信号（ACK），表明某些分组还没有被接收方正确接收或处理。
• 这种情况下，发送方可能会进入超时重传状态。

---

4. 窗口内的未发送分组

• 在GBN协议中，发送方维护一个滑动窗口，窗口内可以发送多个分组；
• 虚线可能表示窗口中尚未发送的分组，等待时机发送；
• 或者表示窗口中已发送但未被确认的分组。

---

常见示例分析（假设图中为时间轴）

| 时间 | 行为描述 | |------|----------| | t=0 | 发送方发送分组1、2、3（窗口大小为3） | | t=1 | 接收方收到分组1，返回ACK 1 | | t=2 | 接收方收到分组2，返回ACK 2 | | t=3 | 接收方收到分组3，返回ACK 3 | | t=4 | 发送方未收到ACK 2（超时） | | t=5 | 发送方重传分组2和3（Go-Back-N） |

虚线可能出现在t=4到t=5之间，表示超时后的重传路径。

---

总结

| 虚线可能的含义 | 解释 | |----------------|------| | 未确认的分组 | 表示发送方已发送但未收到ACK的分组 | | 超时重传路径 | 表示因超时而触发的重传过程 | | 未收到的ACK | 表示接收方未返回确认信息 | | 窗口内未发送的分组 | 表示滑动窗口中待发送的数据包 |

---

如果你能提供更具体的图片内容或描述，我可以进一步细化解释。希望这对你理解GBN协议中的虚线含义有所帮助！
