如何使用超表面生成衍射光斑?

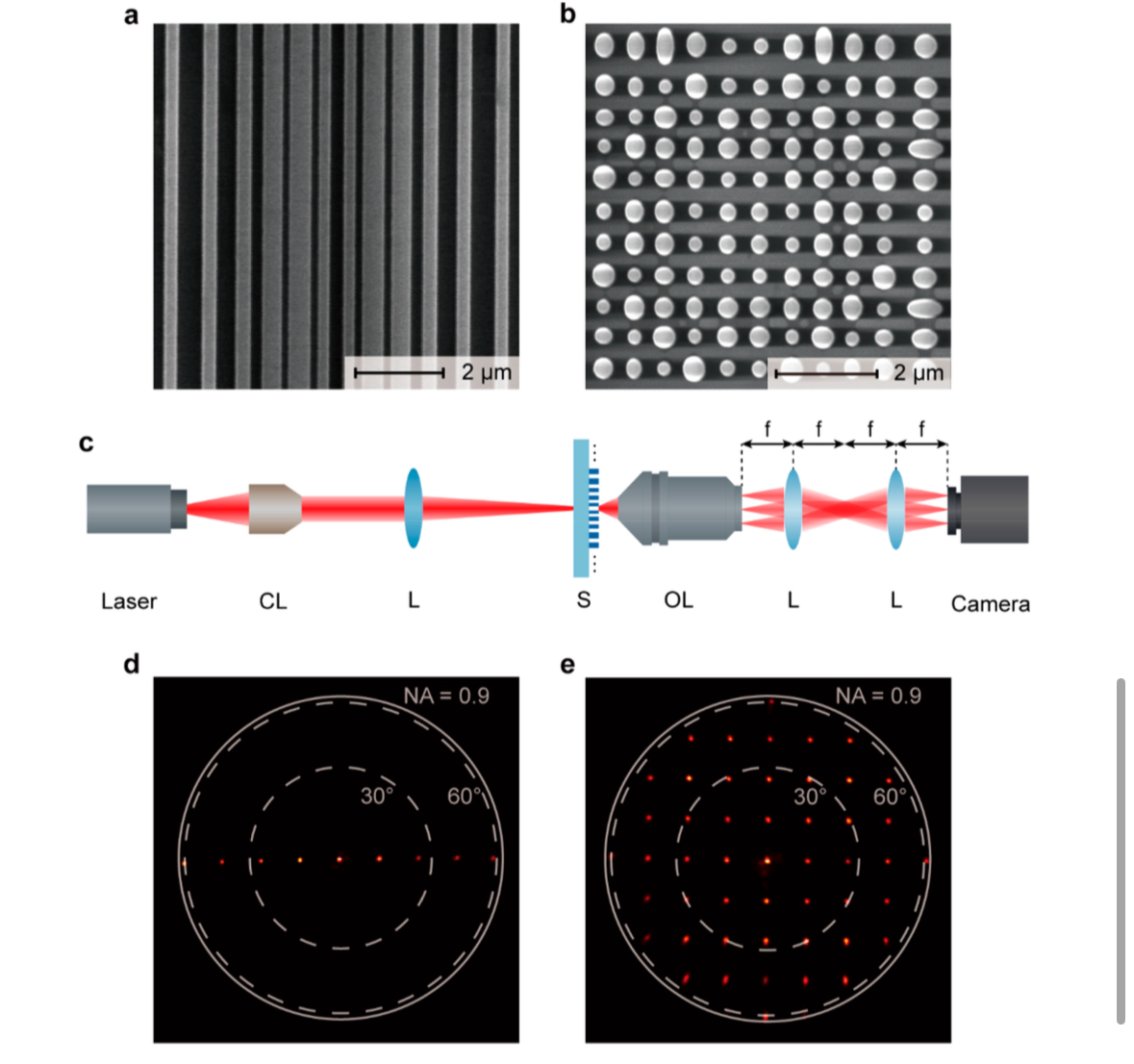

清华大学杨原牧团队的这个工作,将超表面和结构光投影结合实现大FOV投影,是需要先设计好近场的相位分布,再去排布超表面中超胞的分布吗?那么在FDTD内部进行优化又是怎么实现的呢?



  • 写回答

5条回答 默认 最新

  • 檀越@新空间 2025-09-14 09:35
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    是的,清华大学杨原牧团队的工作(如《Large Field-of-View Projection with Metasurface and Structured Light》)中,确实采用了超表面(Metasurface)与结构光投影结合的方式,以实现大视场(FOV)的投影。这种设计通常需要先设计近场相位分布,再通过超表面的超胞(unit cell)结构来调控电磁波的传播特性。


    一、如何使用超表面生成衍射光斑?

    1. 基本原理

    超表面是一种由亚波长结构组成的二维平面结构,能够对入射电磁波进行相位、振幅和偏振的调控。通过设计这些结构的排列方式(即“超胞”),可以控制电磁波在远场或近场的传播方向和强度分布,从而生成所需的衍射光斑

    2. 关键步骤

    第一步:设计近场相位分布

    • 目标:根据所需光斑形状(如点阵、高斯光束等),设计出一个理想的相位分布图。
    • 方法
      • 使用光学仿真软件(如 MATLAB、Python + PyTorch 或者 Optiwave)进行相位编码。
      • 可采用菲涅尔衍射公式傅里叶变换法,将远场目标光斑转换为近场相位信息。

    第二步:将相位分布映射到超表面结构

    • 超胞设计:每个超胞是一个亚波长结构(如纳米柱、裂环等),其几何参数(如尺寸、角度、材料等)决定其对入射波的响应。
    • 优化目标:使每个超胞的响应满足整体的相位分布要求。
    • 工具:使用FDTD(Finite-Difference Time-Domain)RCWA(Rigorous Coupled-Wave Analysis) 进行仿真优化。

    第三步:FDTD 内部优化

    • 目的:通过 FDTD 模拟验证并优化超表面的结构参数,使其在特定频率下产生预期的相位调制。
    • 优化流程
      1. 设定初始结构:根据理论设计,构建初步的超表面结构。
      2. 运行 FDTD 仿真:模拟电磁波通过该结构后的传输特性。
      3. 提取相位数据:从仿真结果中提取每个位置的相位变化。
      4. 对比目标相位:计算实际相位与目标相位之间的误差。
      5. 调整结构参数:使用优化算法(如遗传算法、粒子群优化、梯度下降等)调整超胞参数,使得误差最小化。
      6. 迭代优化:重复上述步骤,直到达到满意的相位精度。

    二、FDTD 内部优化的具体实现

    1. FDTD 软件选择

    • 常用软件包括:
      • Lumerical FDTD Solutions
      • COMSOL Multiphysics
      • CST Studio Suite

    2. 优化流程示例(以 Lumerical 为例)

    Step 1:定义超表面结构

    % 定义超表面结构参数(例如纳米柱)
    cell_size = 0.2e-6; % 超胞大小 (200 nm)
    material = "Si";     % 材料
    height = 0.1e-6;     % 高度


    Step 2:设置光源与探测器

    addsource("source");
    set("wavelength", 1.55e-6); % 1550 nm 波长
    set("polarization", "TE");  % TE 偏振

    addmonitor("monitor");
    set("type", "field");
    set("x", 0);
    set("y", 0);
    set("z", 0.1e-6); % 探测器位置


    Step 3:编写优化脚本(伪代码)

    for i = 1:100
        % 修改超胞参数(如高度、宽度等)
        set("cell_width", rand(0.1, 0.3)*1e-6);

        % 运行 FDTD 仿真
        run();

        % 提取相位数据
        phase = get_phase("monitor");

        % 计算与目标相位的误差
        error = mean(abs(phase - target_phase));

        % 更新参数(基于优化算法)
        update_parameters(error);
    end


    Step 4:输出最终结构

    export_structure("final_metasurface.txt");


    三、总结

    | 步骤 | 内容 | |------|------| | 1 | 设计近场相位分布(如通过傅里叶变换) | | 2 | 将相位分布映射到超表面的超胞结构 | | 3 | 在 FDTD 中仿真并优化超表面结构参数 | | 4 | 通过迭代优化算法(如遗传算法)提升性能 |


    四、注意事项

    • 超表面设计需考虑频带范围:不同频率下的相位响应可能不同,需确保设计频率与工作频率一致。
    • 材料选择影响性能:如 Si、Au、TiO₂ 等材料对电磁波的响应不同,需根据应用选择合适的材料。
    • 仿真精度与计算资源:FDTD 仿真耗时较长,建议使用 GPU 加速或简化模型。

    如果你有具体的超表面设计需求或想了解某类结构光斑(如高斯、点阵、螺旋光束)的实现细节,我可以进一步提供详细方案和代码示例。
