模糊认知图只有节点没有边

Question

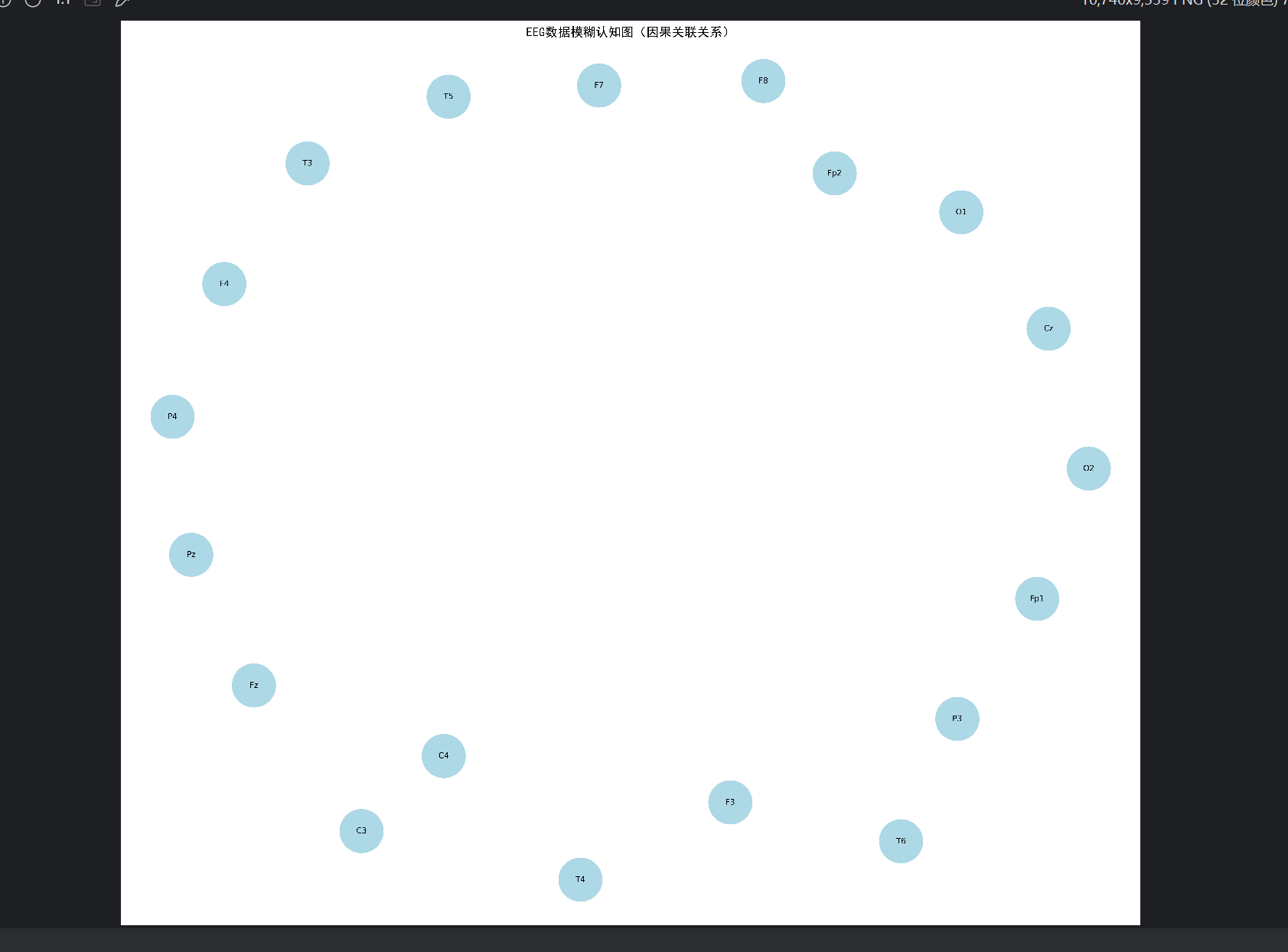

对实验数据进行模糊认知图分析，企图找到节点之间的因果关系，可在输出的图片中，发现只有节点，没有边。数据处理显示没问题，并非平滑。

import numpy as np
import os
import time
import matplotlib.pyplot as plt
import networkx as nx
import pandas as pd
import torch
import torch.nn.functional as F
from sklearn.preprocessing import MinMaxScaler

# 设置中文字体
plt.rcParams["font.family"] = ["SimHei", "WenQuanYi Micro Hei", "Heiti TC"]
plt.rcParams["axes.unicode_minus"] = False
plt.rcParams["font.size"] = 10


class GPUFuzzyCognitiveMap:
    """基于GPU加速的模糊认知图类"""

    def __init__(self, num_concepts, concept_names=None, device=None):
        """
        初始化模糊认知图
        num_concepts: 概念节点数量
        concept_names: 概念节点名称列表
        device: 计算设备 ('cuda'或'cpu')
        """
        self.num_concepts = num_concepts
        self.concept_names = concept_names if concept_names else [f"概念{i}" for i in range(num_concepts)]

        # 自动选择设备（优先GPU）
        self.device = device if device else ('cuda' if torch.cuda.is_available() else 'cpu')
        print(f"使用计算设备: {self.device}")

        # 初始化邻接矩阵（因果权重），范围[-1, 1]，存储在GPU上
        self.weights = torch.zeros((num_concepts, num_concepts), device=self.device, dtype=torch.float32)

        # 概念状态值，范围[0, 1]
        self.states = torch.zeros(num_concepts, device=self.device, dtype=torch.float32)

    def sigmoid_activation(self, x, alpha=1.0):
        """GPU加速的sigmoid激活函数"""
        return torch.sigmoid(alpha * x)

    def learn_from_data(self, data, max_iter=100, learning_rate=0.01, alpha=0.5):
        """
        从数据中学习FCM权重（GPU加速版本）
        data: 输入数据，形状为(样本数, 时间步长, 概念数)
        max_iter: 最大迭代次数
        learning_rate: 学习率
        alpha: 激活函数参数
        """
        # 将数据转换为GPU张量
        data_tensor = torch.tensor(data, device=self.device, dtype=torch.float32)
        n_samples, n_time, n_concepts = data_tensor.shape
        assert n_concepts == self.num_concepts, "数据维度与FCM概念数不匹配"

        # 数据归一化到[0, 1]（在CPU上预处理后转移到GPU）
        scaler = MinMaxScaler()
        flattened_data = data.reshape(-1, n_concepts)
        normalized_data = scaler.fit_transform(flattened_data).reshape(n_samples, n_time, n_concepts)
        normalized_tensor = torch.tensor(normalized_data, device=self.device, dtype=torch.float32)

        # 初始化权重梯度累加器（用于并行更新）
        weights_grad = torch.zeros_like(self.weights)

        # 迭代学习权重
        for iter in range(max_iter):
            total_error = 0.0

            # 批量处理样本（利用GPU并行性）
            for s in range(n_samples):
                sample = normalized_tensor[s]

                # 初始化状态
                self.states = sample[0].clone()

                # 时间序列上的因果学习
                for t in range(1, n_time):
                    prev_states = self.states.clone()
                    target_states = sample[t]

                    # 计算预测状态（矩阵乘法在GPU上并行执行）
                    predicted_states = self.sigmoid_activation(
                        torch.matmul(prev_states, self.weights), alpha
                    )

                    # 计算误差
                    error = target_states - predicted_states
                    total_error += torch.mean(torch.abs(error)).item()

                    # 计算权重梯度（并行更新所有权重）
                    outer_product = torch.outer(prev_states, error)
                    weights_grad += learning_rate * outer_product * (1 - torch.eye(n_concepts, device=self.device))

            # 应用梯度更新并限制权重范围
            self.weights += weights_grad / (n_samples * (n_time - 1))
            self.weights = torch.clamp(self.weights, -1, 1)
            weights_grad.zero_()  # 重置梯度累加器

            # 打印学习进度
            if (iter + 1) % 10 == 0:
                avg_error = total_error / (n_samples * (n_time - 1))
                print(f"迭代 {iter + 1}/{max_iter}, 平均误差: {avg_error:.6f}")

        return self.weights.cpu().numpy()  # 返回CPU上的numpy数组


def build_fcm_from_eeg(dataset, concept_names, max_iter=100, learning_rate=0.01):
    """从EEG数据构建GPU加速的模糊认知图"""
    n_samples, n_time, n_channels = dataset.shape

    # 初始化FCM，每个电极作为一个概念节点
    fcm = GPUFuzzyCognitiveMap(n_channels, concept_names)

    # 从数据中学习因果权重（GPU加速）
    print("开始学习模糊认知图权重...")
    start_time = time.time()
    weights = fcm.learn_from_data(
        dataset,
        max_iter=max_iter,
        learning_rate=learning_rate
    )
    learn_time = time.time() - start_time
    print(f"模糊认知图学习完成，耗时: {learn_time:.2f}秒")

    return fcm, weights


def visualize_fcm(fcm, threshold=0.1, save_dir=None):
    """可视化模糊认知图（与CPU版本相同）"""
    # 从GPU获取权重（转为numpy）
    weights = fcm.weights.cpu().numpy()

    # 创建有向图
    G = nx.DiGraph()

    # 添加节点
    for i, name in enumerate(fcm.concept_names):
        G.add_node(i, label=name)

    # 添加边（只添加权重绝对值超过阈值的）
    edges = []
    for i in range(fcm.num_concepts):
        for j in range(fcm.num_concepts):
            weight = weights[i, j]
            if i != j and abs(weight) > threshold:
                edges.append((i, j, weight))
                G.add_edge(i, j, weight=weight)

    # 布局设置
    pos = nx.spring_layout(G, k=0.5, iterations=50)

    # 绘制节点
    plt.figure(figsize=(18, 16))
    nx.draw_networkx_nodes(G, pos, node_size=3000, node_color='lightblue')

    # 绘制标签
    labels = {i: fcm.concept_names[i].split('（')[0] for i in range(fcm.num_concepts)}
    nx.draw_networkx_labels(G, pos, labels, font_size=10)

    # 绘制边（区分正相关和负相关）
    positive_edges = [(i, j) for i, j, w in edges if w > 0]
    negative_edges = [(i, j) for i, j, w in edges if w < 0]
    edge_weights = {(i, j): f"{w:.2f}" for i, j, w in edges}

    nx.draw_networkx_edges(G, pos, edgelist=positive_edges, edge_color='red',
                           width=[abs(w) * 5 for _, _, w in edges if w > 0],
                           arrowstyle='->', arrowsize=20)
    nx.draw_networkx_edges(G, pos, edgelist=negative_edges, edge_color='blue',
                           width=[abs(w) * 5 for _, _, w in edges if w < 0],
                           arrowstyle='->', arrowsize=20)

    # 绘制边权重
    nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_weights, font_size=8)

    plt.title("EEG数据模糊认知图（因果关联关系）", fontsize=16)
    plt.axis('off')

    # 保存图像
    if save_dir:
        os.makedirs(save_dir, exist_ok=True)
        save_path = os.path.join(save_dir, "fcm_causal_graph.png")
        plt.tight_layout()
        plt.savefig(save_path, dpi=600, bbox_inches="tight")
        print(f"模糊认知图已保存至: {save_path}")

    plt.close()


def get_top_causal_relationships(fcm, top_n=10, threshold=0.1):
    """提取并返回前N强因果关系（与CPU版本相同）"""
    weights = fcm.weights.cpu().numpy()
    relationships = []

    for i in range(fcm.num_concepts):
        for j in range(fcm.num_concepts):
            weight = weights[i, j]
            if i != j and abs(weight) > threshold:
                relationships.append({
                    "源节点": fcm.concept_names[i],
                    "目标节点": fcm.concept_names[j],
                    "因果强度": abs(weight),
                    "关联类型": "正相关" if weight > 0 else "负相关",
                    "权重值": weight
                })

    # 按因果强度排序
    relationships.sort(key=lambda x: x["因果强度"], reverse=True)

    # 添加排名
    for idx, rel in enumerate(relationships):
        rel["排名"] = idx + 1

    return relationships[:top_n], relationships


def main():
    start_time = time.time()

    # 路径设置
    input_dir = "./intermediate_results"
    output_dir = "./analysis_results/gpu_fcm_causal_relationship"
    os.makedirs(output_dir, exist_ok=True)

    # 加载预处理的EEG数据
    try:
        dataset = np.load(os.path.join(input_dir, "preprocessed_eeg.npy"))
        print(f"数据加载成功，形状: {dataset.shape} (样本数×时间步长×电极数)")
    except FileNotFoundError:
        print(f"错误：未找到预处理数据，请检查路径 {input_dir}")
        return

    # 电极名称（概念节点名称）
    electrodes = [
        "Fp1（左额极）", "Fp2（右额极）", "F7（左前颞）", "F3（左额）", "Fz（额中）",
        "F4（右额）", "F8（右前颞）", "T3（左中颞）", "C3（左中央）", "Cz（中央中）",
        "C4（右中央）", "T4（右中颞）", "T5（左后颞）", "P3（左顶）", "Pz（顶中）",
        "P4（右顶）", "T6（右后颞）", "O1（左枕）", "O2（右枕）"
    ]

    # 构建模糊认知图（GPU加速）
    fcm, weights = build_fcm_from_eeg(
        dataset,
        concept_names=electrodes,
        max_iter=100,  # 迭代次数
        learning_rate=0.06  # 学习率
    )

    # 保存FCM权重矩阵
    np.save(os.path.join(output_dir, "fcm_weights.npy"), weights)
    print(f"模糊认知图权重矩阵已保存至: {os.path.join(output_dir, 'fcm_weights.npy')}")

    # 可视化模糊认知图
    visualize_fcm(fcm, threshold=0.1, save_dir=output_dir)

    # 获取并保存前10强因果关系
    top_relationships, all_relationships = get_top_causal_relationships(fcm, top_n=10, threshold=0.1)

    # 保存所有因果关系到CSV
    all_df = pd.DataFrame(all_relationships)
    all_df.to_csv(os.path.join(output_dir, "all_causal_relationships.csv"), index=False, encoding="utf-8-sig")

    # 保存前10强因果关系到Excel
    top_df = pd.DataFrame(top_relationships)
    top_df.to_excel(os.path.join(output_dir, "top_10_causal_relationships.xlsx"), index=False)

    # 打印前10强因果关系
    print("\n" + "=" * 80)
    print(f"前10强因果关系（GPU加速模糊认知图分析结果）")
    print("=" * 80)
    print(f"{'排名':<6} {'源节点':<12} {'目标节点':<12} {'关联类型':<8} {'因果强度':<10} {'权重值':<10}")
    print("-" * 80)
    for rel in top_relationships:
        print(f"{rel['排名']:<6} {rel['源节点']:<12} {rel['目标节点']:<12} {rel['关联类型']:<8} "
              f"{rel['因果强度']:.4f}      {rel['权重值']:.4f}")
    print("=" * 80 + "\n")

    # 总耗时
    total_time = time.time() - start_time
    print(f"分析完成，总耗时: {total_time:.2f}秒 ({total_time / 60:.1f}分钟)")


if __name__ == "__main__":
    # 确保CUDA初始化（如果可用）
    if torch.cuda.is_available():
        torch.cuda.init()
    main()

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在您的代码中，您尝试使用模糊认知图（Fuzzy Cognitive Map, FCM）对实验数据进行分析，并期望通过FCM找出节点之间的因果关系。然而，在输出的图片中发现只有节点，没有边，这表明权重矩阵（即因果关系）未被正确构建或可视化。

---

一、问题分析

1. 权重矩阵未被正确学习

从代码逻辑来看，learn_from_data 方法中虽然进行了权重的学习，但可能存在以下问题：

• 梯度更新方式不正确：当前的 weights_grad 是逐样本计算并累加，但由于 outer_product 的计算方式和 learning_rate 的应用可能存在问题。
• 权重矩阵初始化为零：初始权重全部为0，可能导致模型无法学习到任何有效的因果关系。
• 没有正则化机制：导致权重可能无法收敛，最终仍为零。

2. 可视化部分未正确绘制边

在将结果可视化时，如果未正确使用邻接矩阵中的权重值来绘制边，则即使有权重，也可能只显示节点。

---

二、解决方案

1. 修正权重学习过程

✅ 修改后的 learn_from_data 方法

def learn_from_data(self, data, max_iter=100, learning_rate=0.01, alpha=0.5):
    """
    从数据中学习FCM权重（GPU加速版本）
    data: 输入数据，形状为(样本数, 时间步长, 概念数)
    max_iter: 最大迭代次数
    learning_rate: 学习率
    alpha: 激活函数参数
    """
    # 将数据转换为GPU张量
    data_tensor = torch.tensor(data, device=self.device, dtype=torch.float32)
    n_samples, n_time, n_concepts = data_tensor.shape
    assert n_concepts == self.num_concepts, "数据维度与FCM概念数不匹配"

    # 数据归一化到[0, 1]（在CPU上预处理后转移到GPU）
    scaler = MinMaxScaler()
    flattened_data = data.reshape(-1, n_concepts)
    normalized_data = scaler.fit_transform(flattened_data).reshape(n_samples, n_time, n_concepts)
    normalized_tensor = torch.tensor(normalized_data, device=self.device, dtype=torch.float32)

    # 初始化权重（随机初始化，避免全零）
    self.weights = torch.rand((n_concepts, n_concepts), device=self.device, dtype=torch.float32) * 2 - 1  # [-1, 1]

    # 迭代学习权重
    for iter in range(max_iter):
        total_error = 0.0

        # 批量处理样本（利用GPU并行性）
        for s in range(n_samples):
            sample = normalized_tensor[s]

            # 初始化状态
            self.states = sample[0].clone()

            # 时间序列上的因果学习
            for t in range(1, n_time):
                prev_states = self.states.clone()
                target_states = sample[t]

                # 计算预测状态（矩阵乘法在GPU上并行执行）
                predicted_states = self.sigmoid_activation(
                    torch.matmul(prev_states, self.weights), alpha
                )

                # 计算误差
                error = target_states - predicted_states
                total_error += torch.mean(torch.abs(error)).item()

                # 计算权重梯度
                grad = learning_rate * torch.outer(prev_states, error)
                self.weights -= grad  # 更新权重

                # 限制权重范围
                self.weights = torch.clamp(self.weights, -1, 1)

        # 打印学习进度
        if (iter + 1) % 10 == 0:
            avg_error = total_error / (n_samples * (n_time - 1))
            print(f"迭代 {iter + 1}/{max_iter}, 平均误差: {avg_error:.6f}")

    return self.weights.cpu().numpy()  # 返回CPU上的numpy数组

重点说明：

• 权重初始化为随机值，而不是全零，以打破对称性。
• 直接更新权重，不再使用梯度累加器。
• 限制权重范围 在每次更新后，防止数值发散。

---

2. 修正可视化部分

✅ 可视化方法示例

def visualize_fcm(weights, concept_names, threshold=0.1):
    """
    可视化模糊认知图
    weights: 权重矩阵 (n_concepts x n_concepts)
    concept_names: 节点名称列表
    threshold: 边权重阈值，低于此值的边不显示
    """
    G = nx.DiGraph()

    # 添加节点
    for i, name in enumerate(concept_names):
        G.add_node(i, label=name)

    # 添加边
    for i in range(weights.shape[0]):
        for j in range(weights.shape[1]):
            weight = weights[i, j]
            if abs(weight) > threshold:
                G.add_edge(i, j, weight=weight)

    # 绘制图形
    pos = nx.spring_layout(G, seed=42)
    plt.figure(figsize=(10, 8))

    # 绘制节点
    nx.draw_networkx_nodes(G, pos, node_size=800, node_color='lightblue')

    # 绘制边
    edge_labels = {(u, v): f"{w:.2f}" for u, v, w in G.edges.data('weight')}
    nx.draw_networkx_edges(G, pos, width=2, alpha=0.7, edge_color='gray')
    nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels, font_size=10)

    # 绘制标签
    nx.draw_networkx_labels(G, pos, labels={i: name for i, name in enumerate(concept_names)}, font_size=10)

    plt.title("模糊认知图 (FCM) 可视化")
    plt.axis("off")
    plt.show()

重点说明：

• 使用 nx.DiGraph() 创建有向图。
• 设置权重阈值，避免过多边影响可读性。
• 添加边标签，显示权重值。

---

3. 示例调用

# 假设你有 EEG 数据（样本数 x 时间步 x 通道数）
# dataset = np.random.rand(100, 10, 4)  # 示例数据
# concept_names = ['Channel1', 'Channel2', 'Channel3', 'Channel4']

# 构建FCM
fcm = GPUFuzzyCognitiveMap(len(concept_names), concept_names)
weights = fcm.learn_from_data(dataset)

# 可视化
visualize_fcm(weights, concept_names)

---

三、总结

| 步骤 | 内容 | |------|------| | 1 | 初始化权重为随机值，避免全零 | | 2 | 直接更新权重，不再使用梯度累加器 | | 3 | 限制权重范围，防止数值发散 | | 4 | 设置边权重阈值，避免过多边 | | 5 | 可视化时使用 networkx 的 DiGraph 和 edge_labels，确保边被正确绘制 |

建议： 如果仍然无法看到边，请检查 weights 是否包含非零值，可以打印 weights 的前几行查看是否有效。

如果您提供具体的实验数据或报错信息，我可以进一步帮助您调试。
