arcgis 栅格转tin时出现图像混乱问题求解

Question

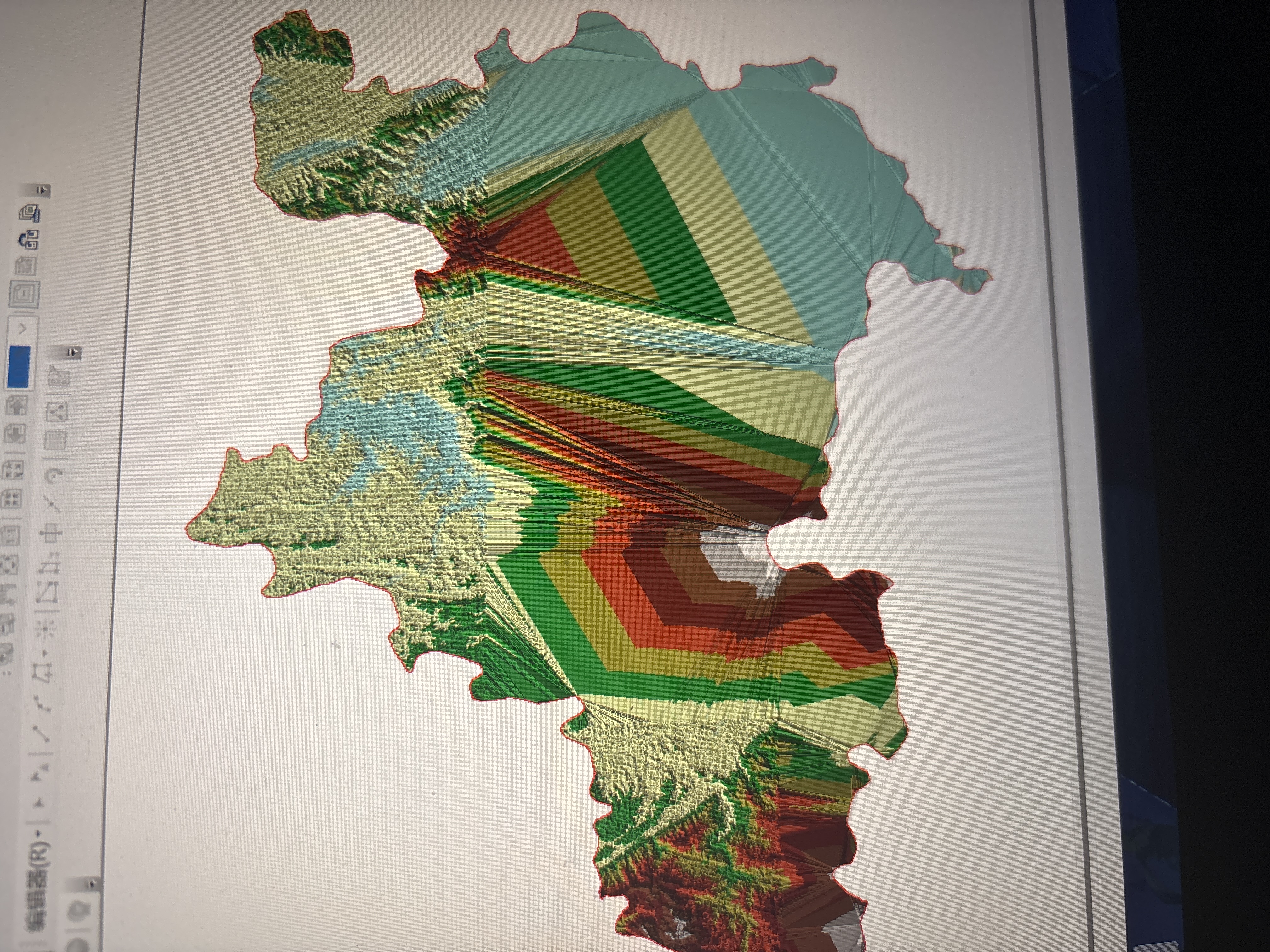

如图所示只加载出来一半另一半加载不出来，出现了图形混录的现象，求解决办法

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 ArcGIS 进行 栅格转 TIN（Triangulated Irregular Network） 时，如果出现图像混乱、只加载一半或图形错乱的问题，可能是由以下几个原因引起的。以下是详细解决方案，并附上关键步骤和代码示例。

---

✅ 一、问题分析

1. 数据质量问题

• 栅格数据可能存在无效值（NoData）或异常值。
• 栅格的分辨率不一致或坐标系统不匹配。

2. TIN 构建参数设置不当

• Z 值范围设置错误：可能包含非常大的数值或负数。
• 约束条件缺失：没有添加边界或点约束，导致 TIN 结构不稳定。

3. 内存或性能问题

• 数据量过大，超出 ArcGIS 的内存限制，导致渲染失败。

4. 软件版本或 Bug

• 使用的 ArcGIS 版本存在已知 bug，建议升级到最新版本。

---

✅ 二、解决方案

1. 检查并清理栅格数据

✅ 关键步骤：

• 确保栅格数据是有效的，无 NoData 区域。
• 对数据进行预处理，如裁剪、重采样、填充 NoData。

📌 代码示例（Python + arcpy）：

import arcpy

# 设置工作空间
arcpy.env.workspace = "C:/data"

# 输入栅格
input_raster = "elevation.tif"

# 填充 NoData 值（使用邻近值填充）
filled_raster = arcpy.sa.FocalStatistics(input_raster,
                                          arcpy.sa.NbrRectangle(3, 3),
                                          "MEAN", "NODATA")

# 输出结果
filled_raster.save("filled_elevation.tif")

---

2. 设置合理的 TIN 参数

✅ 关键步骤：

• 在“Raster to TIN”工具中，设置合适的 Z 值范围 和 约束条件。
• 添加边界约束以防止 TIN 超出原始栅格范围。

📌 操作步骤：

1. 打开 ArcToolbox > 3D Analyst Tools > TIN > Raster to TIN。
2. 在 Z Value Field 中选择正确的高程字段。
3. 在 Constraint Features 中添加栅格的边界多边形。
4. 设置 Maximum Triangle Angle 和 Minimum Elevation 等参数。

---

3. 减少数据量或优化性能

✅ 关键步骤：

• 如果数据量过大，考虑对栅格进行 下采样（Resample） 或 裁剪（Clip）。
• 分块处理，避免一次性加载整个数据集。

📌 代码示例（使用 arcpy 裁剪栅格）：

# 定义裁剪区域（例如一个面要素）
clip_feature = "boundary.shp"

# 裁剪栅格
clipped_raster = arcpy.sa.Clip(input_raster, "#", clip_feature)

# 输出结果
clipped_raster.save("clipped_elevation.tif")

---

4. 更新 ArcGIS 版本或修复安装

✅ 关键步骤：

• 检查当前 ArcGIS 版本是否为最新。
• 如果是旧版本，建议升级至 ArcGIS Pro 3.x 或 ArcMap 10.8+。
• 如果问题持续，尝试重新安装 ArcGIS 或修复安装。

---

✅ 三、总结

| 问题 | 解决方案 | |------|----------| | 图像混乱/只加载一半 | 检查栅格数据质量，清理 NoData，合理设置 TIN 参数 | | TIN 构建失败 | 添加边界约束，控制 Z 值范围 | | 内存不足 | 下采样或分块处理数据 | | 软件 Bug | 升级 ArcGIS 到最新版本 |

---

✅ 四、推荐工具与方法

| 工具 | 功能 | |------|------| | arcpy.sa.FocalStatistics | 填充 NoData 值 | | arcpy.sa.Clip | 裁剪栅格数据 | | Raster to TIN | 构建 TIN 表面模型 | | 3D Analyst Tools | 处理三维数据 |

---

如有具体错误信息（如“Error 000735”等），可提供更精准的解决方案。希望以上内容对你有所帮助！如需进一步帮助，请随时提问。
