hfssλ/2短路同轴谐振腔仿真

Question

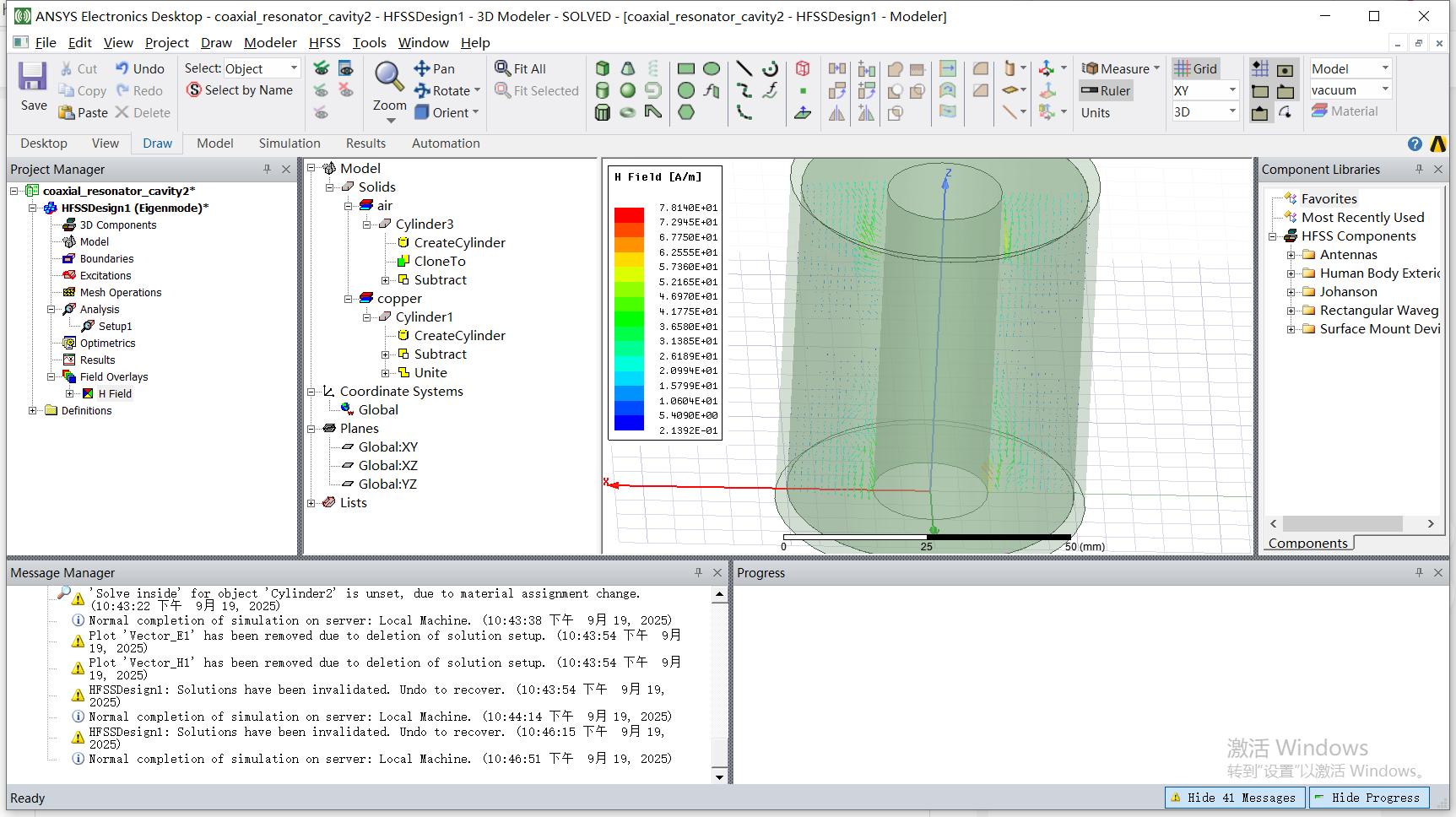

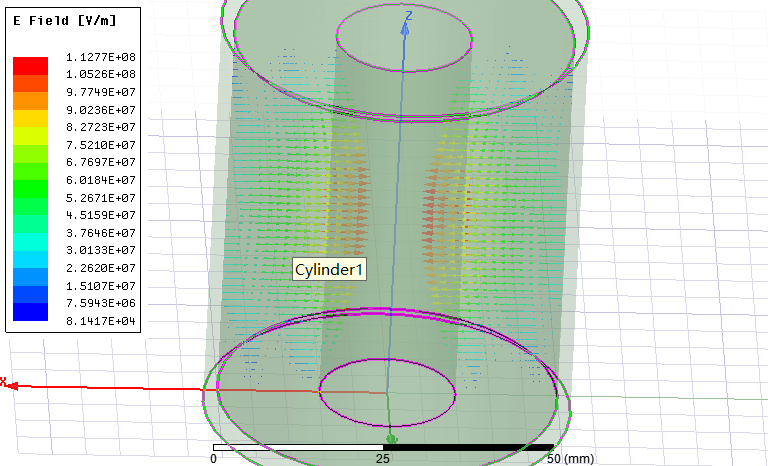

我用hfss做双端短路的同轴谐振腔，采用本征模求解，将同轴谐振腔的外径b设为25mm，内导体半径a设为10mm，腔长为60mm，腔内填充的介质为vacuum即真空，腔壁厚2mm，腔壁和内导体的材料均为copper，并对外腔壁和内导体做了Boolean运算的unite，检查无误后进行仿真求解，得到的谐振频率为2.49459GHz，品质因数为6748，符合理论，在检查腔内电磁场分布情况时，得到的电场分布符合谐振腔最低次振荡模式的电场 结构，检测磁场分布，磁场分布特别稀疏，几乎不可见，这是什么情况，该怎么解决。

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

HFSS短路同轴谐振腔仿真问题分析

您提到的问题涉及到HFSS（High Frequency Structure Simulator）软件用于仿真同轴谐振腔的设置和求解。

根据您的设置，同轴谐振腔的参数如下：

• 对于单端短路或双端短路的同轴谐振腔，短路条件是非常重要的，单端短路腔和双端短路腔通常具有不同的频响特性。
• 腔壁厚度设为2mm，这意味着您需要考虑电磁场在腔壁上的散射效应。
• 腔内介质为真空（vacuum），这意味着您不需要考虑介质常数的影响。
• 本征模求解是一种求解方法，适用于电磁场问题，特别是在HFSS软件中使用。

建议解决方案

为了解决这个问题，您需要确保您的HFSS设置正确，并且谐振腔的电磁场解是理想的。以下是解决方案：

1. 校验设置：确认您的腔体、腔壁、内导体和材料的参数设置正确。
2. 电磁场求解：使用本征模求解方法来求解电磁场问题。
3. 分析和优化：分析结果并优化设计以达到最佳频响特性。
4. 考虑电磁场的边界条件：确保已设置正确边界条件（短路条件）来模拟实际场景。

# 不需要代码，主要是保证设置和求解方案的逻辑正确性
