用blender生成圆柱再生成激光网格投影在侧面，用摄像机拍下渲染后的图片，如何用python检测网格交点并生成空间坐标呢

Question

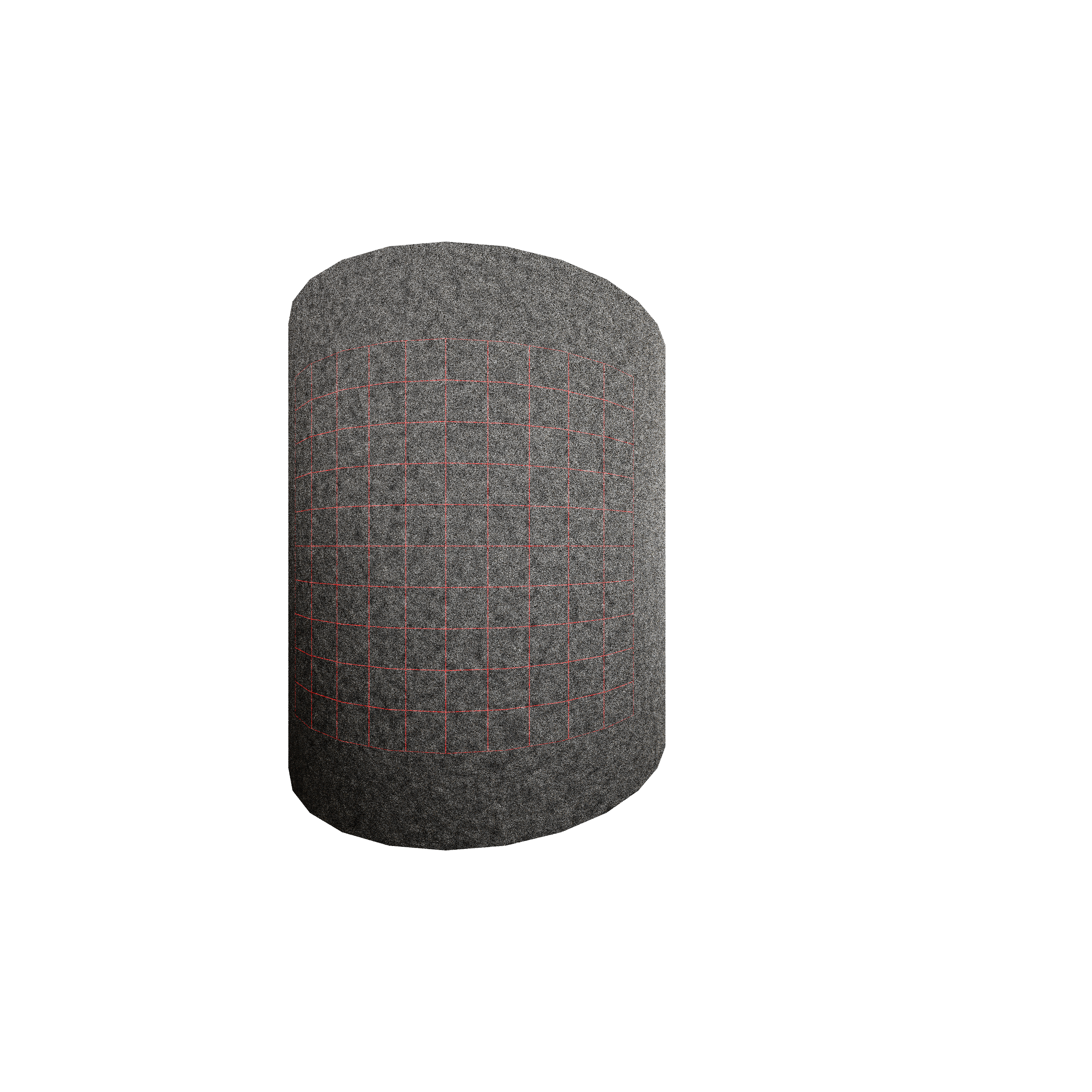

用blender生成圆柱再生成激光网格投影在侧面，用摄像机拍下渲染后的图片，如何用python检测网格交点并生成空间坐标呢？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

要使用 Blender 生成一个圆柱体，并在其侧面投影一个激光网格，然后用摄像机拍摄渲染后的图像，最后通过 Python 检测网格交点并生成空间坐标，整个过程可以分为以下几个步骤：

---

✅ 步骤一：在 Blender 中创建圆柱和激光网格

1.1 创建圆柱

在 Blender 中可以通过 Python 脚本创建一个圆柱体：

import bpy
from math import pi

# 删除所有现有对象
bpy.ops.object.select_all(action='SELECT')
bpy.ops.object.delete()

# 创建圆柱
bpy.ops.mesh.primitive_cylinder_add(
    radius=1,
    depth=2,
    location=(0, 0, 0),
    rotation=(pi/2, 0, 0)
)
cylinder = bpy.context.object

1.2 创建激光网格（投影到圆柱表面）

可以用一个平面网格作为“激光”，然后将其映射到圆柱的侧面。

# 创建平面网格
bpy.ops.mesh.primitive_plane_add(size=2, location=(0, 0, 1))
plane = bpy.context.object

# 将平面网格旋转为与圆柱轴对齐
plane.rotation_euler = (0, pi/2, 0)

# 应用材质或着色器以模拟“激光”效果
material = bpy.data.materials.new(name="Laser")
material.use_nodes = True
nodes = material.node_tree.nodes
nodes.clear()
bsdf = nodes.new('ShaderNodeEmission')
bsdf.inputs['Color'].default_value = (0, 1, 1, 1)  # 青色激光
bsdf.inputs['Strength'].default_value = 5
output = nodes.new('ShaderNodeOutputMaterial')
output.location = 200, 0
material.node_tree.links.new(bsdf.outputs['Emission'], output.inputs['Surface'])

plane.data.materials.append(material)

注意： 如果你希望激光网格“投影”到圆柱上，可以考虑使用 Shader Nodes 或 Geometry Nodes 来实现动态投影效果。

---

✅ 步骤二：设置摄像机并渲染图像

2.1 设置摄像机位置

# 删除默认摄像机
bpy.ops.object.select_all(action='SELECT')
bpy.ops.object.delete()

# 添加摄像机
bpy.ops.object.camera_add(location=(0, 5, 3), rotation=(pi/4, 0, 0))
camera = bpy.context.object
camera.name = "Camera"

2.2 渲染图像

# 设置渲染输出路径
bpy.context.scene.render.engine = 'CYCLES'
bpy.context.scene.render.filepath = "/path/to/output.png"
bpy.context.scene.render.image_settings.file_format = 'PNG'

# 渲染图像
bpy.ops.render.render(write_still=True)

---

✅ 步骤三：使用 Python 检测图像中的网格交点并生成空间坐标

3.1 使用 OpenCV 和 NumPy 进行图像处理

安装依赖：

pip install opencv-python numpy

代码示例：

import cv2
import numpy as np

# 读取渲染图像
image_path = "/path/to/output.png"
image = cv2.imread(image_path, cv2.IMREAD_GRAYSCALE)

# 二值化图像
_, binary = cv2.threshold(image, 127, 255, cv2.THRESH_BINARY)

# 寻找轮廓
contours, _ = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

# 找出激光网格的轮廓
for contour in contours:
    if len(contour) > 100:  # 假设激光网格有较大面积
        laser_contour = contour
        break

# 在图像中绘制交点（假设交点是轮廓的顶点）
points = []
for point in laser_contour:
    x, y = point[0]
    points.append((x, y))

print("检测到的交点坐标（图像坐标）：", points)

3.2 将图像坐标转换为世界坐标（3D 空间）

为了将图像中的点（2D）转换为 Blender 的世界坐标（3D），需要使用 相机内参矩阵 和 外参矩阵（即摄像机的位置和方向）。

3.2.1 获取摄像机参数

import mathutils

camera = bpy.data.objects["Camera"]
scene = bpy.context.scene

# 获取摄像机的内参（焦距、分辨率等）
focal_length = scene.camera.data.lens * scene.render.resolution_x / 2
width = scene.render.resolution_x
height = scene.render.resolution_y

# 获取摄像机的世界矩阵
cam_matrix = camera.matrix_world.inverted()

3.2.2 将图像点转换为世界坐标

def image_to_world_coords(image_point, focal_length, width, height, cam_matrix):
    # 图像坐标 (x, y)
    x, y = image_point

    # 归一化坐标
    nx = (x - width / 2) / (width / 2)
    ny = (y - height / 2) / (height / 2)

    # 构建射线向量
    ray_dir = mathutils.Vector((nx, ny, -1)).normalized()

    # 将射线从摄像机空间转换到世界空间
    world_ray_dir = cam_matrix @ ray_dir

    # 假设我们只关心圆柱表面，我们可以计算射线与圆柱的交点
    # 这里简化为直接返回射线起点（摄像机位置） + 方向
    return camera.location + world_ray_dir * 10  # 假设距离为 10 单位

# 示例：将第一个检测到的点转为世界坐标
world_point = image_to_world_coords(points[0], focal_length, width, height, cam_matrix)
print("对应的世界坐标：", world_point)

---

✅ 步骤四：完整流程总结

1. 使用 Blender Python API 创建圆柱和激光网格
2. 设置摄像机并渲染图像
3. 使用 OpenCV 处理图像，提取激光网格的交点
4. 将图像坐标转换为 Blender 世界坐标

---

✅ 重点总结

• Blender Python API 可用于创建几何对象和控制摄像机。
• OpenCV 可用于图像处理，检测激光网格的交点。
• 图像坐标 → 世界坐标 的转换需要用到 摄像机的内外参矩阵。
• 激光网格的交点检测 是关键步骤，可通过轮廓检测或边缘检测实现。

---

✅ 可选优化建议

| 优化项 | 说明 | |--------|------| | 提高精度 | 使用更高级的图像分割算法（如 U-Net）来识别激光网格 | | 3D 交点计算 | 根据激光网格的几何形状（如平面或曲线）进行精确交点求解 | | 实时渲染 | 使用 Blender 的 bpy.app.handlers 实现自动化渲染和处理流程 |

---

如果你需要我提供完整的 Blender Python 脚本（包含创建对象、渲染、图像处理和坐标转换），我可以为你编写一个完整的 .py 文件。是否需要？
