元器件剩下的pin脚也要打孔吗？

Question

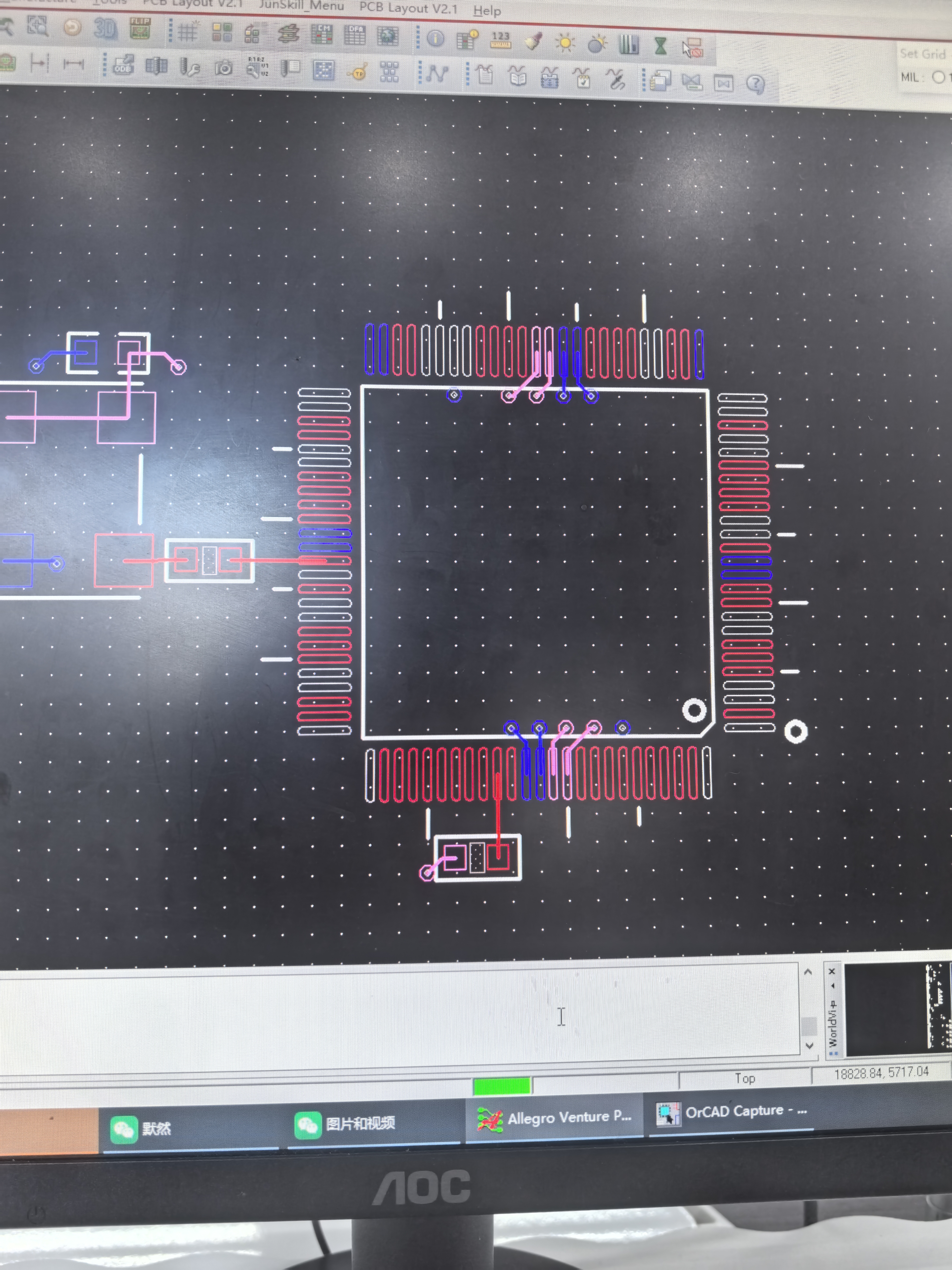

剩下的部分也要打孔吗？就是蓝色pin脚和红色pin脚的部分？

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在硬件开发中，元器件的剩余pin脚是否需要打孔，取决于具体的电路设计和PCB布局需求。以下是详细的解释和解决方案：

---

一、问题背景

你提到的“蓝色pin脚”和“红色pin脚”可能是指PCB上不同颜色标记的引脚（例如：未使用的引脚或电源/地线引脚）。这些引脚是否需要打孔，主要取决于以下几点：

---

二、是否需要打孔的关键因素

1. 功能需求

   • 如果该引脚是未使用的（如GPIO、I/O等），通常不需要打孔。
   • 如果是电源或地线引脚（如VCC、GND），即使未连接，也可能需要打孔以确保电气连接。

2. PCB制造工艺

   • 在多层板中，如果引脚连接到内层走线或过孔，可能需要打孔。
   • 在单层板中，若引脚未使用，通常不打孔。

3. EMC与信号完整性

   • 未使用的引脚如果悬空，可能会引入噪声或干扰，建议通过下拉/上拉电阻处理，而不是打孔。

4. 封装类型

   • 某些封装（如BGA）的引脚不能单独打孔，需通过内层布线实现连接。

---

三、是否应该打孔的判断标准

| 引脚类型 | 是否需要打孔 | 原因 | |----------|---------------|------| | 电源/地线 | 需要 | 确保电气连接，避免浮空 | | 未使用IO | 不需要 | 悬空可能引起干扰，建议用电阻处理 | | 信号引脚 | 视情况而定 | 若未使用，可保留为悬空或接地 | | 过孔连接 | 需要 | 用于连接不同层的走线 |

---

四、解决方案（有序列表）

1. 确认引脚功能

   • 查阅元器件的数据手册，明确每个引脚的功能（如电源、地、信号、未使用等）。

2. 区分未使用引脚

   • 对于未使用的引脚，不要打孔，而是通过下拉/上拉电阻或直接接地/接电源来处理。

3. 电源和地引脚必须打孔

   • 如果引脚是VCC或GND，并且在PCB上需要连接到其他层或走线，必须打孔。

4. 优化PCB布局

   • 使用过孔（via）连接不同层的线路，但避免不必要的过孔，以减少成本和干扰。

5. 检查EMC要求

   • 如果产品有EMC要求，应确保所有未使用的引脚不会成为天线或干扰源。

---

五、示例代码（PCB设计软件中的配置）

如果你使用的是Altium Designer、KiCad等工具，可以在PCB布局时设置未使用引脚的处理方式。例如，在KiCad中可以这样设置：

; 设置未使用引脚为下拉
(footprint "U1" (layer F.Cu)
  (pad "1" (type through-hole) (shape rect) (at 0 0) (size 1.5 1.5) (drill 0.8)
    (net 1) ; VCC
  )
  (pad "2" (type through-hole) (shape rect) (at 2 0) (size 1.5 1.5) (drill 0.8)
    (net 2) ; GND
  )
  (pad "3" (type through-hole) (shape rect) (at 4 0) (size 1.5 1.5) (drill 0.8)
    (net 0) ; 未使用，设置为下拉
  )
)

注意：上述代码仅为示意，实际设计中应根据具体元器件和电路需求调整。

---

六、总结

• 蓝色pin脚和红色pin脚是否需要打孔，取决于它们的功能。
• 电源/地线引脚必须打孔，未使用引脚不应打孔，而是通过电阻处理。
• 避免不必要的过孔，以提高PCB性能和降低成本。

如需进一步帮助，请提供具体元器件型号和PCB设计图。
