rsoft仿真二维光栅失真

Question

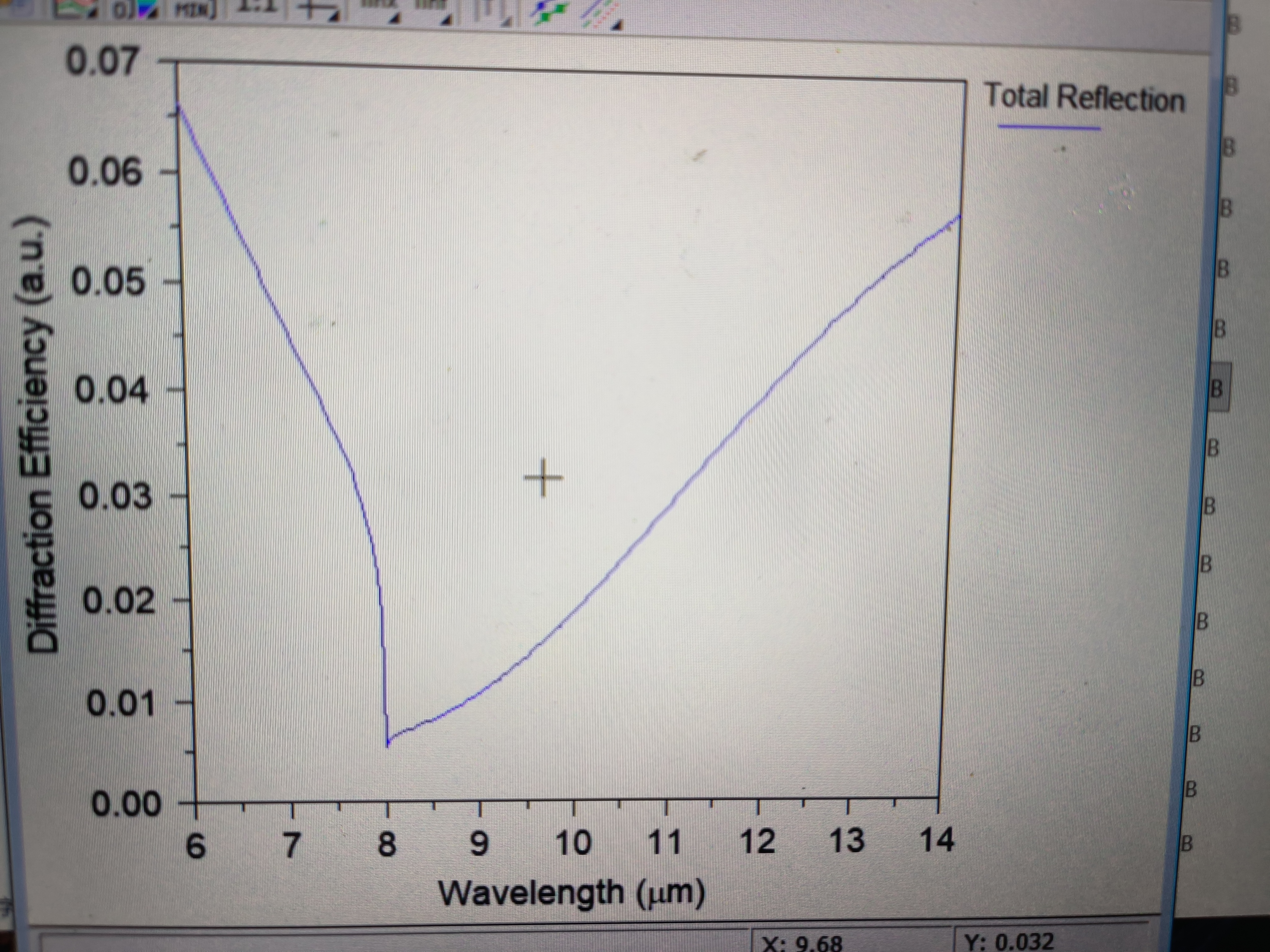

rsoft仿真二维光栅反射率，周期设为8微米，在占空比较低，70%以下，会刚好在光波长8微米处有尖锐失真，试了下换成7微米，又刚好在7微米处有尖锐失真，什么原因?

Answer 1

让【宝码香车】来帮您解答，本回答参考DeepSeek编写，并整理提供。

如果答案让您满意，请采纳、点赞、关注，非常感谢！
.
每日一句正能量，让它带给您好心情：用心感受生活，每一刻都有它的意义。
.

您好，您遇到的这个问题在RSoft等基于RCWA（严格耦合波分析）算法的光栅仿真软件中是一个比较典型的现象。您观察到的“尖锐失真”很可能不是软件错误，而是由算法本身的数值特性引起的，具体原因和解决方法如下。

问题根源：Rayleigh 异常

您描述的现象在光学中被称为 Rayleigh 异常。

1. 物理本质： 当光栅的某个衍射级次（通常是+1级或-1级）从传播波变为倏逝波（或反之）时，会在反射或透射光谱中产生一个不连续的奇点。这个临界点对应的波长恰好满足以下条件：

λ = |n| * P
其中：

• λ 是波长
• P 是光栅周期
• n 是衍射级次（±1, ±2, ...）

1. 在您案例中的体现：

• 当周期 P = 8 µm 时，一级衍射（n = ±1）的 Rayleigh 异常点就出现在 λ = 1 * 8 µm = 8 µm 处。
• 当周期 P = 7 µm 时，异常点相应地移动到 λ = 7 µm 处。
  这与您的观察结果完全吻合。

1. 为何在低占空比时更明显： 在低占空比下，光栅的结构对比度较低，衍射效率也较低。这使得由算法在计算这个数学奇点时的数值不稳定性更加突出，表现为光谱曲线上的一个非常尖锐的“尖峰”或“凹陷”，看起来像是失真。

解决方法

这不是一个可以“消除”的物理现象，但可以通过调整仿真设置来平滑这个异常点，使其更接近真实的、被材料损耗或实际器件非理想性所平滑化的物理情况。

以下是几种有效的解决方法，建议您按顺序尝试：

方法一：增加波长扫描点数（最直接有效）

Rayleigh 异常是一个极窄的波段现象。如果您的波长扫描步长太大，软件可能只在一个波长点计算到了这个奇点，结果就表现为一个孤立的尖峰。大幅增加扫描点数可以让软件在异常点附近采集更多数据，从而“描绘”出这个不连续的跳变，而不是一个尖峰。

在RSoft的Scan Parameter设置中，将波长扫描点数从几十个增加到几百甚至上千个。

# 这不是代码，而是示意性的设置建议
# 原设置可能为： Start=7.5, Stop=8.5, Points=50 -> Step=0.02µm
# 修改为： Start=7.5, Stop=8.5, Points=500 -> Step=0.002µm

方法二：添加微小的材料损耗（物理上更真实）

理想的无损耗材料会使Rayleigh异常表现得非常理想化（无限尖锐）。实际材料总是有损耗的。在材料的折射率中引入一个很小的虚部（消光系数 k），可以有效地平滑异常。

例如，如果您的材料折射率设置为 n = 3.5，可以尝试设置为 n = 3.5 + 0.001i。

方法三：调整RCWA算法参数

在RSoft的仿真命令中（或相应设置界面），可以调整RCWA的高级参数。

1. 增加傅里叶级数展开数： 虽然增加级数主要是为了提高精度，但在异常点附近，足够的级数有助于算法的稳定性。确保您的级数设置是收敛的（即再增加级数结果不再明显变化）。
2. 使用更稳定的算法变体： 一些文献指出，基于散射矩阵（Scattering Matrix）方法的RCWA比传统的传递矩阵（Transfer Matrix）方法在处理Rayleigh异常时数值稳定性更好。查看RSoft文档是否提供了相关选项。

总结与建议

1. 首先确认： 您看到的“失真”极大概率是物理现象（Rayleigh异常）的数值体现，而非软件bug。
2. 优先尝试： 大幅增加波长扫描点数。这是最直接、最简单的解决方法，通常能立即改善图表效果。
3. 其次考虑： 如果追求物理上的精确，可以为材料添加一个很小的损耗（如 0.001i）。
4. 最终验证： 确保您的仿真参数（如傅里叶级数）已经收敛，这样结果才是可信的。

通过以上调整，您应该能得到一条在Rayleigh异常点附近平滑过渡的、更符合实际情况的反射率曲线。
