怎么去除光发射模块8834芯片开关电源带来的2M杂散？

Question

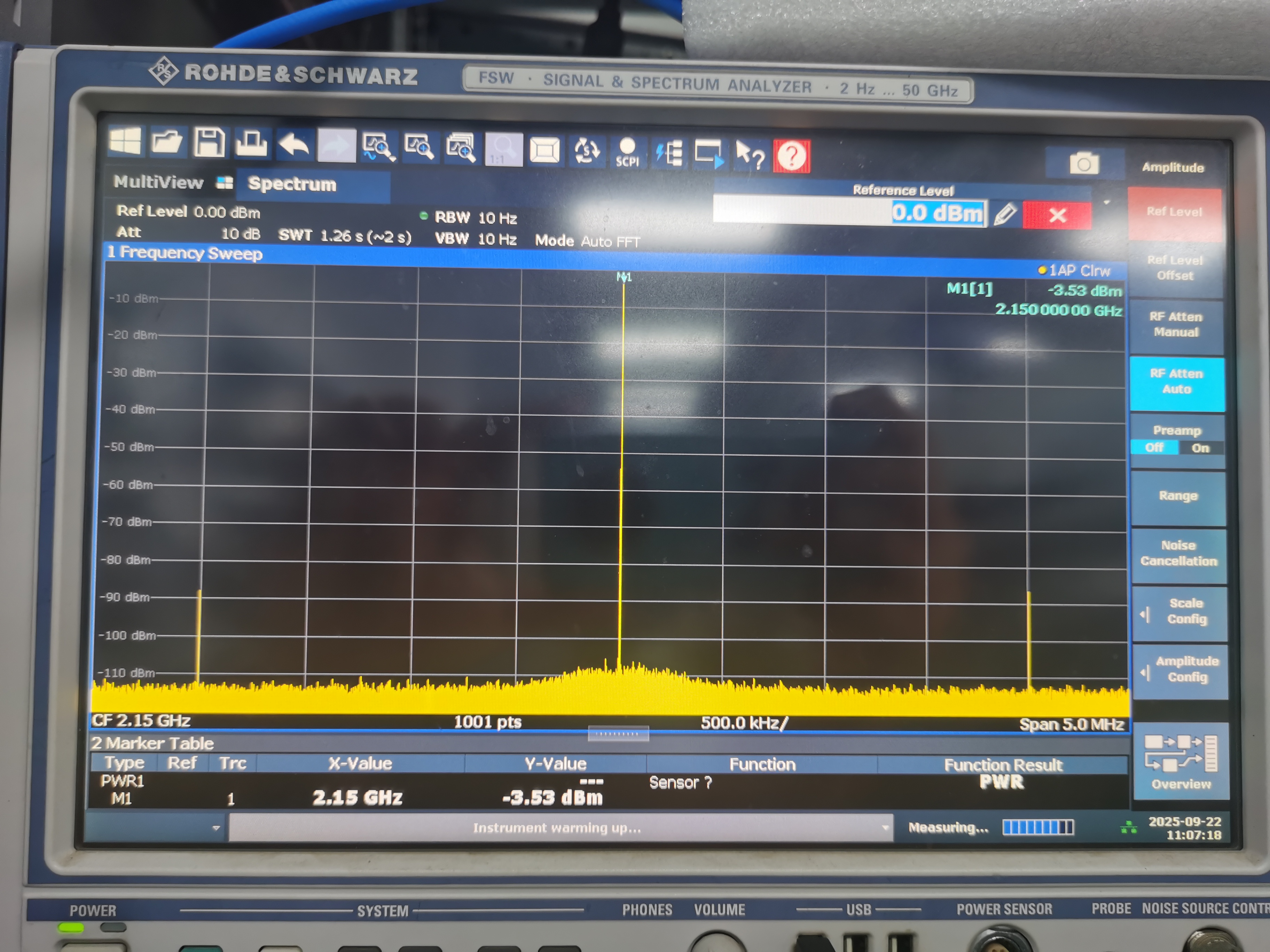

我这边设计一个激光器驱动电路，+5V供电使用ADN8834对TEC进行驱动，-5V供电通过运放驱动激光器，8834芯片使用PWM控制，频率2M，现在激光器链接探测器频谱仪测试，会有2MHz的杂散信号及谐波

这个2M信号感觉是从8834那边产生的，应该怎么才能消除呢？

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解决方案

去除2M杂散主要是由于ADN8834的PWM信号在激光器引脚上引起的EMI（电磁干扰）。以下几种方法可以帮助您去除杂散：

1. 使用滤波器

将滤波器插在信号线和GND之间，可以过滤掉信号中的高频干扰。

2. 增加PWM频率

尝试减小PWM频率，看看是否能够减少杂散信号的强度。

3. 使用EMC抗扰措施

在PCB设计中增加EMC抗扰措施，例如增加铜层、使用防护膜、优化信号线的布局等，可以帮助减少杂散信号。

4. 使用低通滤波器

在信号输出端添加低通滤波器，可以滤出高频杂散信号，保留低频有效信号。

核心代码

// PWM频率减小示例
int frequency = 200000; // 减小到200kHz

// 使用滤波器示例
// R1、R2、C1值需要根据实际情况调节
// R1 = 10k、R2 = 100k、C1 = 100nF

// EMC抗扰措施示例
// pcb设计中增加铜层
// 使用防护膜
// 优化信号线的布局

上述代码仅供参考，具体实现方法需要根据您的项目实际情况进行调整。
