输入电压280V交流 给MOS管驱动加的是0-12V 占空比百分之五十的5赫兹脉冲信号，Multisim仿真出来为什么会是这样子的波形呢

Question

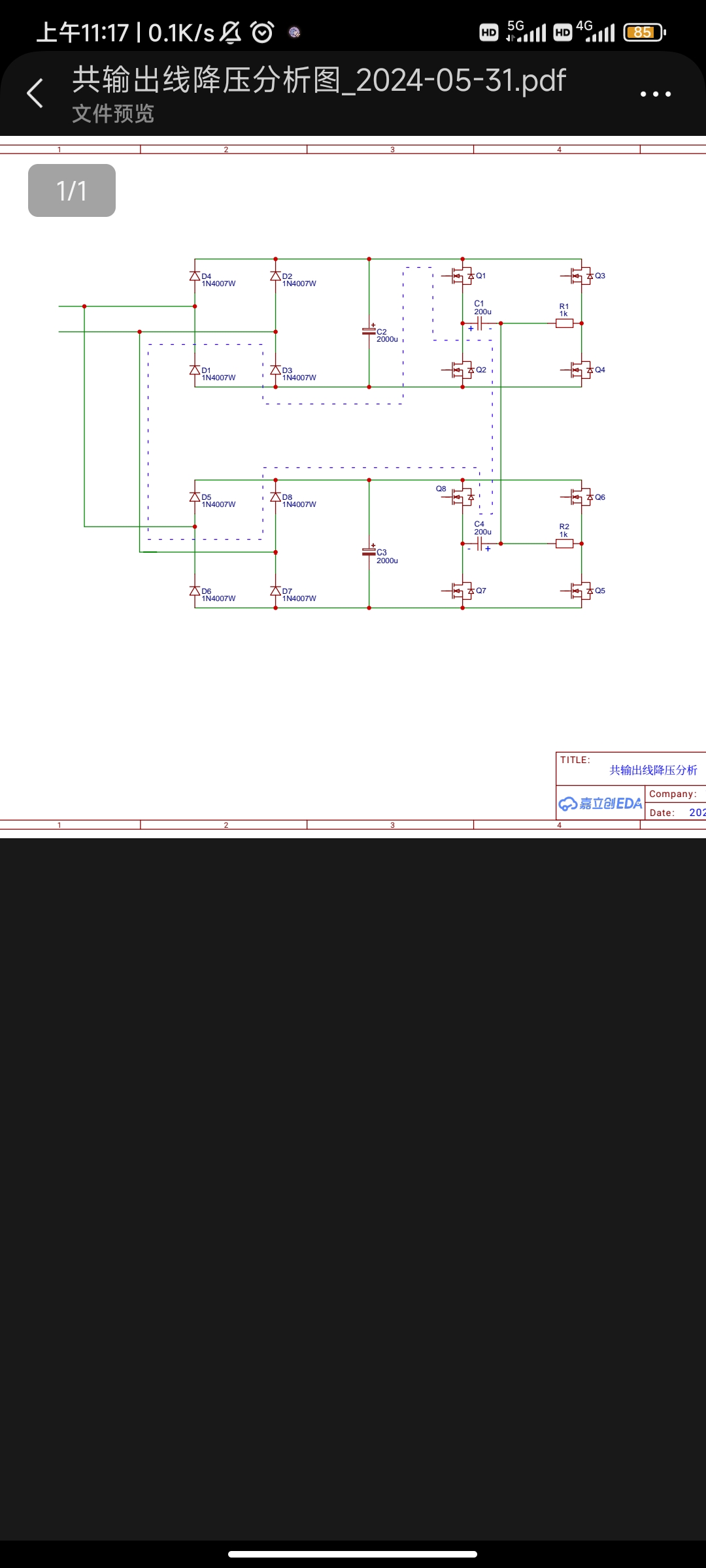

这个是原理图电路

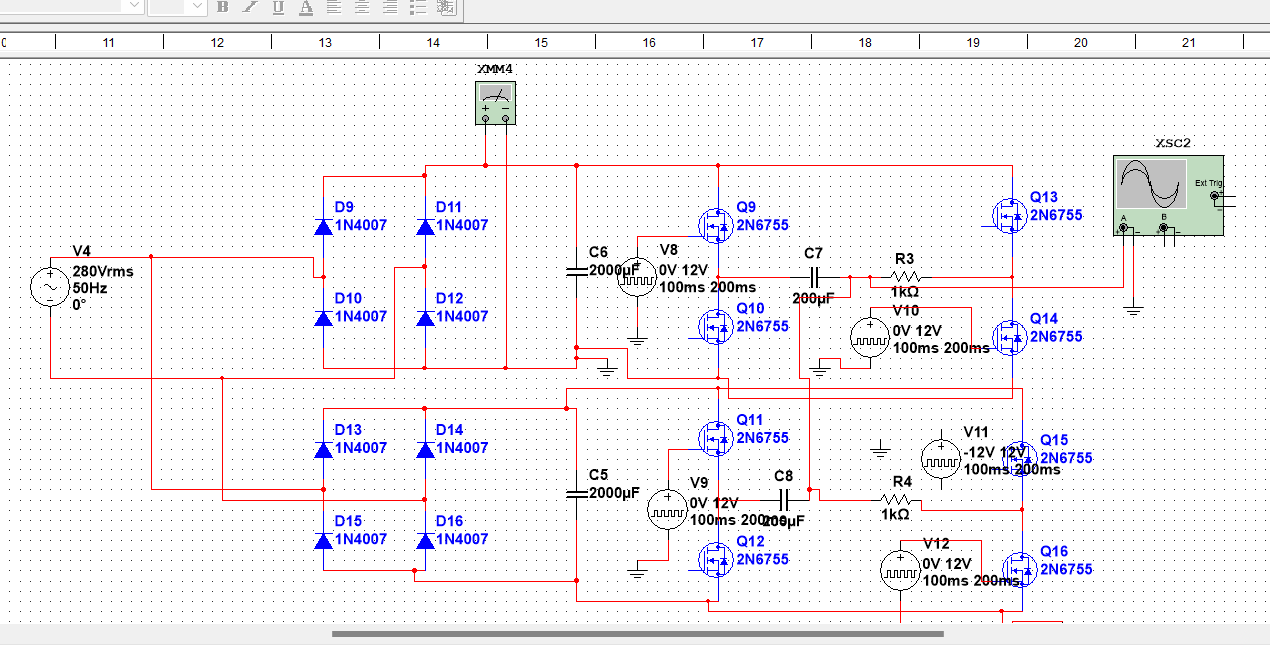

这是仿真电路

这是跑出来的波形

问一下各位佬 MOS管交替导通的话 它这个采样电阻的电压和波形应该是什么样子的呢

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的问题是关于MOS管驱动和采样电阻的波形表现，特别是输入电压为280V交流，而MOS管驱动信号为0-12V、占空比50%、频率5Hz的脉冲信号，在Multisim仿真中出现了异常波形。我们来详细分析这个问题，并给出解决方案。

---

一、问题分析

1. 输入电压280V交流

这意味着你的系统是一个高压AC系统，可能用于电源或逆变器设计。需要注意的是：

• MOSFET的耐压能力：280V AC（峰值约为400V）需要MOSFET具备足够的Vds耐压（如600V以上）。
• 隔离与安全：高压系统必须注意隔离设计，防止击穿或烧毁MOSFET。

2. MOS管驱动加的是0-12V、占空比50%、5Hz的脉冲信号

这说明你使用的是一个低频（5Hz）PWM信号控制MOS管的导通与关断，但这个频率非常低，可能导致以下问题：

• MOS管开关损耗大：5Hz的频率太低，会导致MOS管长时间处于线性区，产生大量热量。
• 输出波形失真：如果用于驱动负载（如电机、变压器等），低频PWM会导致输出不稳定，甚至无法正常工作。

3. 采样电阻的电压和波形

采样电阻一般用于检测MOS管的电流或电压，比如：

• 电流采样：通常接在MOS管的源极或漏极之间，通过测量其两端的电压来判断电流大小。
• 电压采样：可能是MOS管的栅极电压、漏极电压等。

正常情况下，采样电阻的电压波形应该是什么样子？

• 如果是电流采样，波形应该是与电流成正比的方波或三角波，取决于负载和驱动方式。
• 如果是电压采样，则应反映MOS管的开关状态，即高电平（导通时）或低电平（关断时）。

---

二、为什么Multisim仿真会出现异常波形？

1. 驱动信号频率过低（5Hz）

• MOSFET在低频下容易进入线性区，导致发热、效率低下。
• 在仿真中，MOSFET可能没有完全导通或关断，导致波形不规则。

2. 驱动电压不足

• 虽然你用了0-12V的驱动信号，但MOSFET的阈值电压可能高于此范围（如Vgs(th) = 2~4V）。
• 若驱动电压不足以使MOSFET完全导通，会导致导通电阻增大，从而影响采样电阻的电压波形。

3. 电路设计不合理

• 缺少保护电路（如RC缓冲电路、续流二极管等）可能导致MOSFET损坏或波形畸变。
• 未正确设置仿真参数（如仿真时间、步长等）也可能导致波形显示异常。

---

三、解决方案（有序列表）

1. 提高驱动频率

• 建议将驱动频率提升至至少1kHz以上，以减少MOSFET的开关损耗。
• 高频PWM有助于MOSFET快速切换状态，避免进入线性区。

2. 确保驱动电压足够

• 检查MOSFET的Vgs(th) 和最大允许电压。
• 推荐使用10V以上的驱动电压（如12V或15V），以确保MOSFET完全导通。

3. 优化采样电阻的设计

• 选择合适的采样电阻阻值，确保不会对电路造成过大负载。
• 使用差分放大器增强采样信号，提高信噪比。

4. 添加保护电路

• RC缓冲电路：减小MOSFET开关时的电压尖峰。
• 续流二极管：防止感性负载反电动势损坏MOSFET。

5. 检查Multisim仿真设置

• 调整仿真时间：确保足够的时间观察完整波形。
• 设置合适的仿真步长：避免因步长过大导致波形失真。

---

四、代码示例（假设使用PWM控制MOSFET）

如果你使用的是嵌入式系统（如Arduino、STM32等）控制MOSFET，可以参考以下代码：

// Arduino 示例：使用PWM控制MOSFET（5Hz）
int pwmPin = 9; // PWM引脚
void setup() {
  pinMode(pwmPin, OUTPUT);
  analogWrite(pwmPin, 128); // 50%占空比（0-255）
}

void loop() {
  // 这里可以加入其他逻辑
}

✅ 修改建议：

• 将频率调高（如使用analogWriteFrequency(pwmPin, 1000);）。
• 确保驱动电压足够（如使用外部驱动芯片，如IR2110）。

---

五、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 采样电阻波形异常 | 驱动频率过低、电压不足、电路设计不合理 | 提高频率、增加驱动电压、优化电路设计 | | MOSFET发热严重 | 低频导致线性区导通 | 使用高频PWM控制 | | 波形不规则 | 仿真设置或电路设计错误 | 检查仿真参数，添加保护电路 |

---

如果你能提供具体的原理图或仿真截图，我可以进一步帮你定位具体问题！
