用ttl转485转接后，ttl发送的数据，485可以正确的收到 而485发送的数据，ttl却收不到

Question

用ttl转485转接后，ttl发送的数据，485可以正确的收到

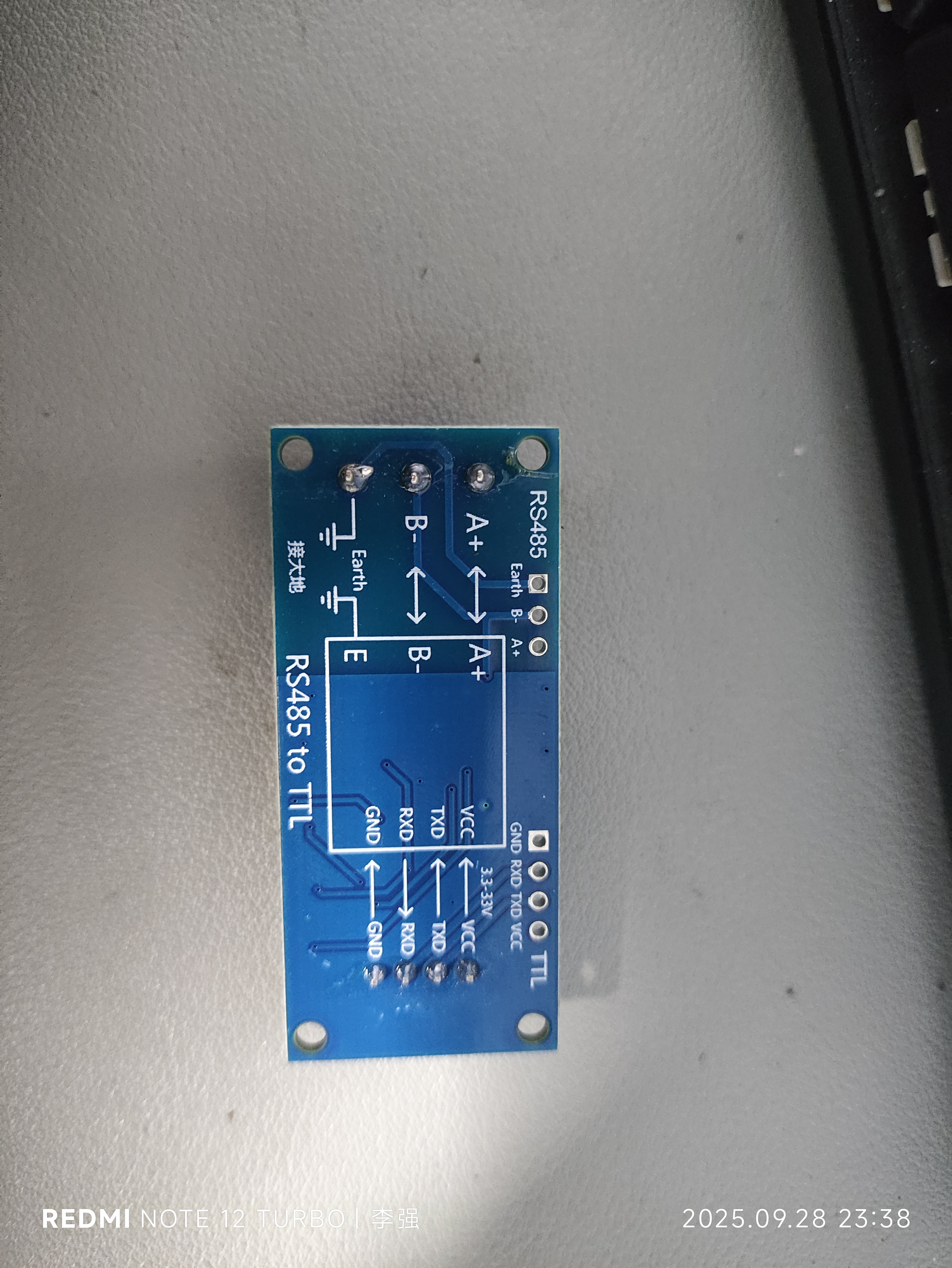

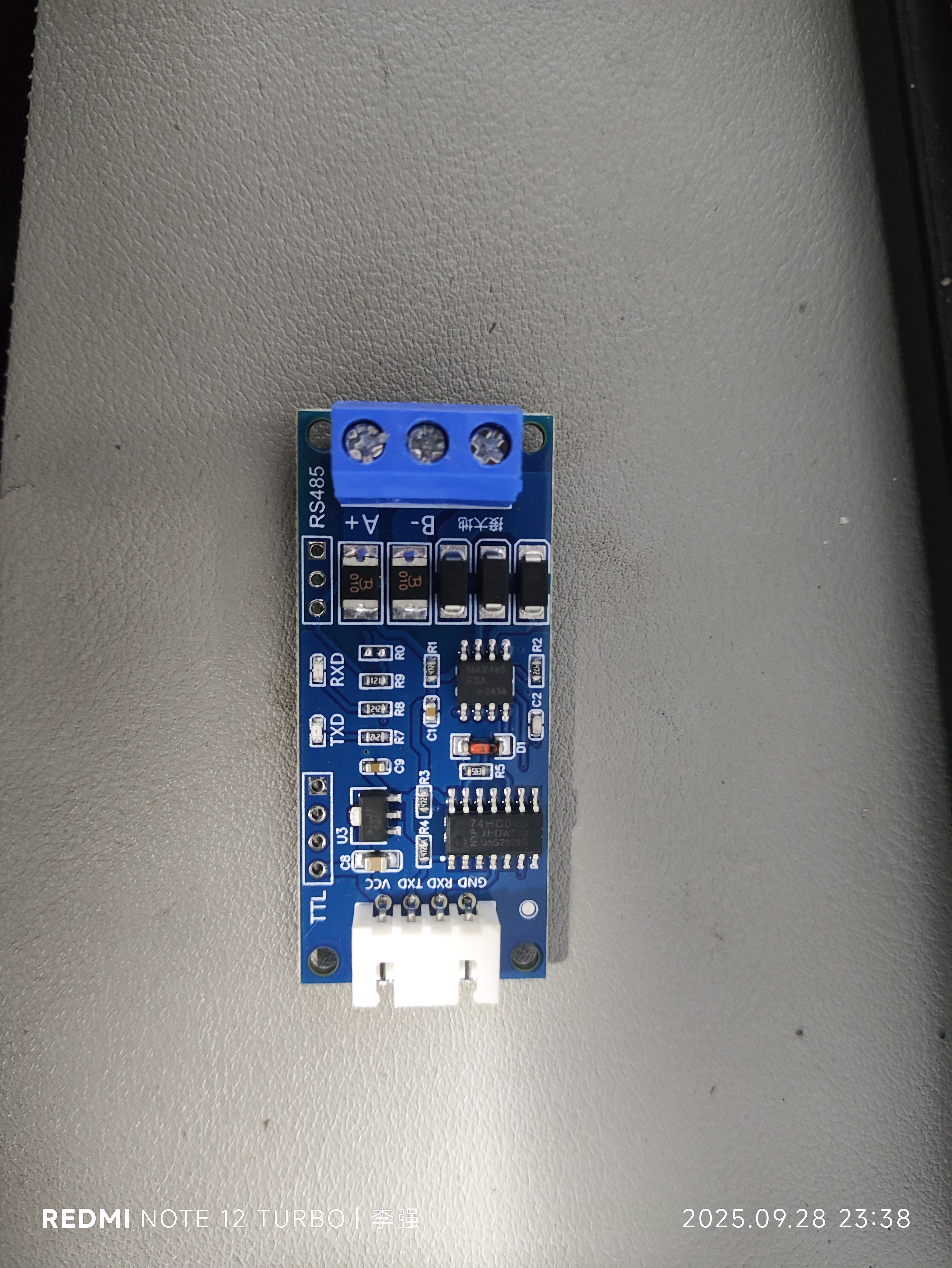

而485发送的数据，ttl却收不到[图片][图片]

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你描述的问题是：使用 TTL 转 RS485 转接模块后，TTL 发送的数据可以被 RS485 正确接收，但 RS485 发送的数据却无法被 TTL 接收。这是一个典型的 RS485 半双工通信问题。

---

一、可能的原因分析

1. RS485 模块的半双工模式限制

   • RS485 是一种半双工通信协议，即同一时间只能发送或接收。
   • 如果你的模块是 半双工（Half-Duplex），那么在发送数据时，必须关闭接收功能，否则会导致信号冲突。
   • 若没有正确切换 TX 和 RX 的状态，可能会导致 TTL 端无法接收到数据。

2. 方向控制引脚未正确配置

   • 大多数 RS485 转换器（如 MAX232、MAX485、SP3485 等）都有一个 DE/RE 引脚（Direction Enable / Receiver Enable），用于控制芯片的发送和接收状态。
   • 如果这个引脚没有正确控制，会导致 发送时无法接收，或者 接收时无法发送。

3. 硬件连接错误

   • 可能存在 TXD 与 RXD 连接错误，例如：
     • TTL 的 TXD 接到 RS485 的 RXD，而 RS485 的 TXD 接到 TTL 的 RXD。
     • 或者反过来。
   • 也可能是 地线（GND）未连接，造成信号参考点不一致。

4. 电平转换问题

   • TTL 电平为 0~5V，而 RS485 使用差分信号（+/- 2V 左右），若转接模块损坏或设计不合理，可能导致 TTL 无法识别 RS485 信号。

---

二、解决方案（有序列表）

1. 检查并确认 RS485 模块是否为半双工模式

• 如果是半双工模块（如 MAX485、SP3485），必须确保在发送时关闭接收，接收时关闭发送。
• 建议使用全双工模块（如 MAX487、MAX490），如果需要同时收发数据。

2. 检查 DE/RE 引脚的控制逻辑

• DE/RE 引脚 控制模块是处于 发送模式 还是 接收模式。
• 示例代码（Arduino）：

#define DE_RE_PIN 2  // 假设 DE/RE 引脚接在数字引脚 2

void setup() {
  pinMode(DE_RE_PIN, OUTPUT);
  Serial.begin(9600);
}

void sendByte(byte data) {
  digitalWrite(DE_RE_PIN, HIGH);  // 设置为发送模式
  delayMicroseconds(100);         // 等待稳定
  Serial.write(data);
  delayMicroseconds(100);
  digitalWrite(DE_RE_PIN, LOW);   // 切换为接收模式
}

void loop() {
  if (Serial.available()) {
    byte received = Serial.read();
    // 处理接收到的数据
  }
}

注意： 在发送数据前必须先设置 DE/RE 为 HIGH，发送完后再设为 LOW。

3. 检查 TTL 与 RS485 的接线是否正确

• TTL 的 TXD → RS485 的 DI（Data In）
• RS485 的 RO（Receiver Output） → TTL 的 RXD
• GND 必须共地（两个设备的地线连接在一起）

常见错误：

• 将 TTL 的 TXD 接到 RS485 的 TXD，而不是 DI。
• 没有将 GND 连接。

4. 使用示波器或逻辑分析仪检测信号

• 用示波器观察 RS485 的输出信号 是否正常。
• 观察 TTL 的 RXD 输入 是否有波形。
• 如果没有，可能是 硬件连接错误 或 模块故障。

5. 更换 RS485 转换模块进行测试

• 如果上述步骤都确认无误，但仍然无法接收数据，可能是模块损坏。
• 建议尝试更换一个已知正常的 RS485 转换模块（如 SP3485、MAX485）进行测试。

---

三、推荐方案（加粗重点）

推荐使用全双工 RS485 模块，如 MAX487 或 SP3485，它们不需要手动切换发送/接收模式，更适合需要双向通信的应用。

确保 DE/RE 引脚控制逻辑正确，特别是在使用半双工模块时，发送前必须开启发送模式，发送后立即关闭。

务必确保 GND 共地，这是 RS485 通信的基本要求。

---

四、总结

| 问题 | 解决方法 | |------|----------| | RS485 半双工模式限制 | 使用全双工模块或合理控制 DE/RE 引脚 | | DE/RE 引脚未控制 | 编写代码控制 DE/RE 引脚的状态 | | 接线错误 | 检查并修正 TXD/RXD 和 GND 的连接 | | 电平不匹配 | 确保模块支持 TTL 与 RS485 之间的电平转换 | | 模块故障 | 更换 RS485 转换模块进行测试 |

---

如果你能提供具体的 模块型号 或 电路图，我可以进一步帮你分析具体问题所在。
