Question

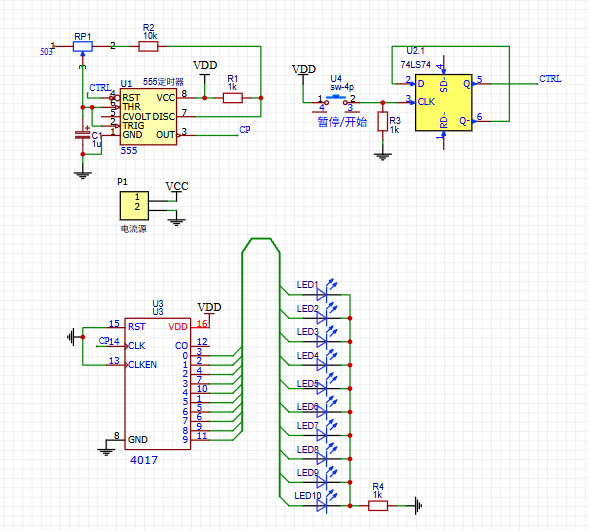

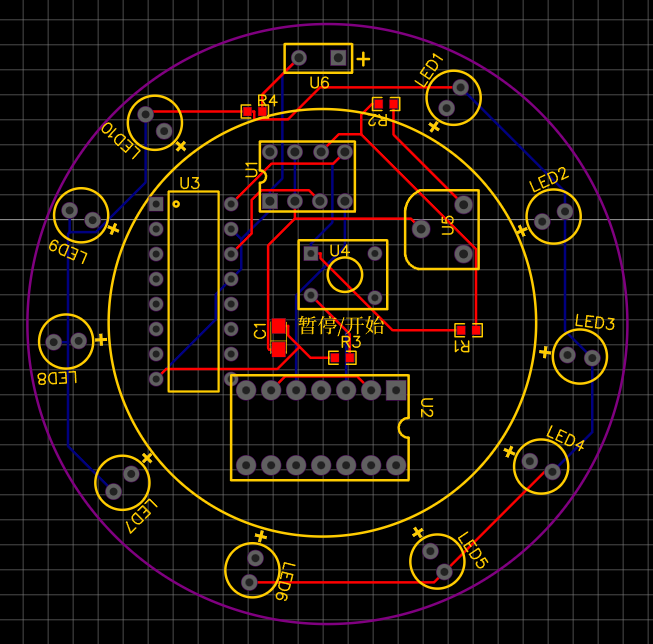

这是个啥情况啊，明明原理图里面是连了线的，但是PCB却没有线。

Answer 1

让阿豪来帮你解答，本回答参考chatgpt3.5编写提供，如果还有疑问可以评论或留言

这种情况是由于原理图与PCB布局之间的不同步所导致的。在电路设计中，原理图用于表示电路连接关系和元件之间的逻辑关系，而PCB布局则是将这些元件按照实际物理位置进行布置，通过导线连接各个元件。因此，原理图上看到的连线并不一定会直接在PCB上呈现出来。 这种情况通常是由于没有进行良好的PCB布局与原理图一致性检查所导致的。在PCB设计软件中，通常会有工具可以自动将原理图与PCB布局相对应，确保连接正确。如果发现原理图上有连线而在PCB上没有相应连线，需要手动检查是否有布局错误或连线未连接的情况。 以下是一个简单的示例代码，用于自动检查原理图与PCB布局是否一致：

def check_schematic_pcb_consistency(schematic, pcb_layout):
    missing_connections = []

    for connection in schematic.connections:
        if connection not in pcb_layout.connections:
            missing_connections.append(connection)

    if len(missing_connections) > 0:
        print("The following connections are missing in PCB layout:")
        for connection in missing_connections:
            print(connection)
    else:
        print("Schematic and PCB layout are consistent.")

在这个示例代码中，我们定义了一个函数check_schematic_pcb_consistency，用于检查原理图与PCB布局的一致性。如果有连接缺失，则会输出缺失的连接信息；否则会输出一致性的提示信息。通过这样的方法可以帮助及时发现原理图与PCB布局之间的不一致情况。
