ABAQUS拾取问题

Question

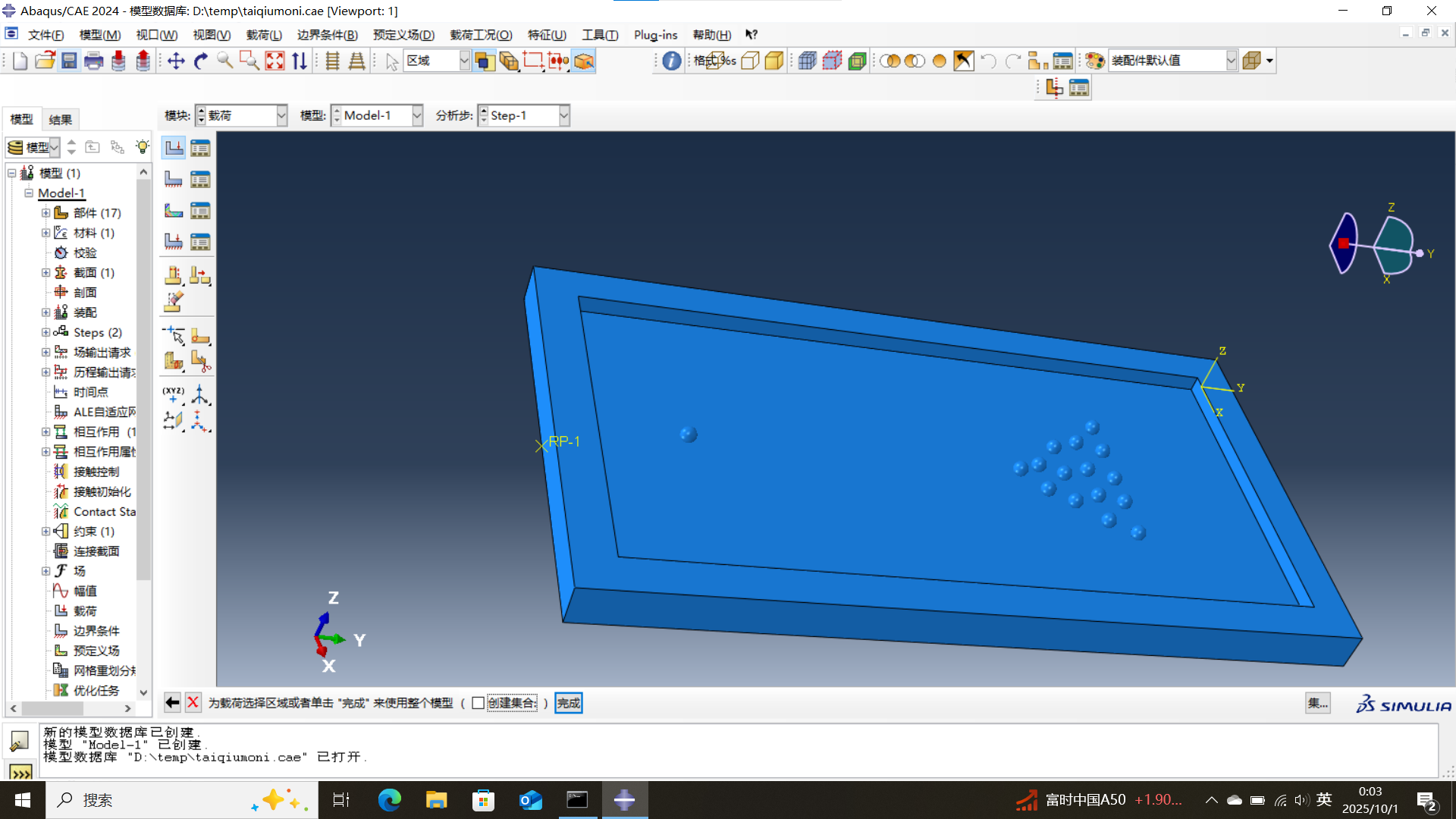

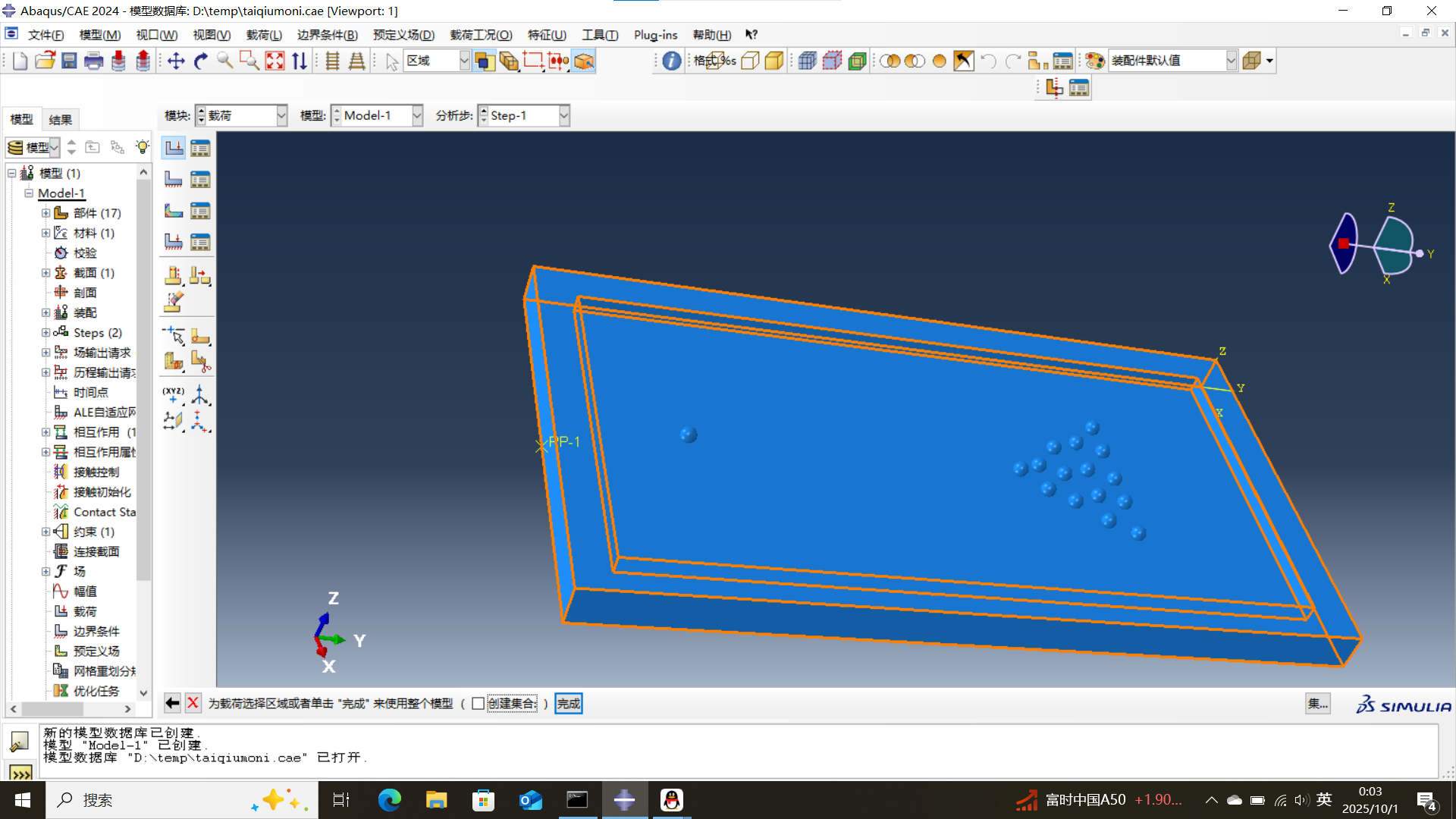

    我先通过UG建模、装配、导入ABAQUS，再通过ABAQUS分析，但是在创建重力载荷时，我无法拾取面上的这几个小球，请问是什么问题？其他模块下有的能选上有的选不上，是我设置有问题吗，现在就是卡在载荷定义这，拾取不到小球，只能拾取到桌面。

对有限元分析了解较浅，求解答🌹

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题分析

根据你的描述，问题似乎出在ABAQUS中无法拾取面上的小球作为重力载荷。让我们分析一下可能的原因：

1. 小球的定义: 是否小球被正确定义为体或面？体定义通常会被ABAQUS识别为重力载荷。
2. 小球的位置: 是否小球位于正确的位置？重力载荷通常需要放置在固体物体上，而小球如果位于界面上或边界上可能会导致无法拾取。
3. 小球的尺寸: 是否小球的尺寸足够大会被检测到？ABAQUS可能会设定一个最小尺寸限制以避免小球被识别为重力载荷。
4. ABAQUS 的设定: 是否ABAQUS 的设定不正确？如许可证、工作单元等设定可能会影响重力载荷的拾取。

解决方案

1. 检查小球的定义: 确保小球被正确定义为体或面。
2. 检查小球的位置: 确保小球位于固体物体上，并且不是位于界面或边界上。
3. 检查ABAQUS 的设定: 确保所有设定正确，包括许可证、工作单元等。
4. 尝试使用其他重力载荷选项: 如果上述步骤仍然无法解决问题，尝试使用其他重力载荷选项或者重新创建小球。

核心代码

以下是使用Python API在ABAQUS中拾取小球作为重力载荷的代码示例：

import abaqus
import abaqusConstants

# 获取当前工作单元
session = abaqus.session.openSession()

# 获取模型对象
model = session.viewports['Viewport: 1'].assembly

# 获取小球对象
small_ball = model.rootAssembly.instances['小球']

# 创建重力载荷
gravityLoad = meshGravitationalLoad(
    name='重力载荷',
    distributionType=ABAQUSConstants.GRANULAR,
    particleType=ABAQUSConstants.SOLID,
    particles=small_ball.mesh,
    particlesType=ABAQUSConstants.SOLID,
)

# 应用重力载荷
session.viewports['Viewport: 1'].assembly.assignLoad(
    name='重力载荷',
    source=gravityLoad,
)

请注意，这个代码示例基于ABAQUS API，可能需要根据具体的ABAQUS版本进行调整。
