ADS momentum SMD 端口設置

Question

ADS momentum 走線和接地焊盤之間如何設置端口

ADS momentum，版本號2019。

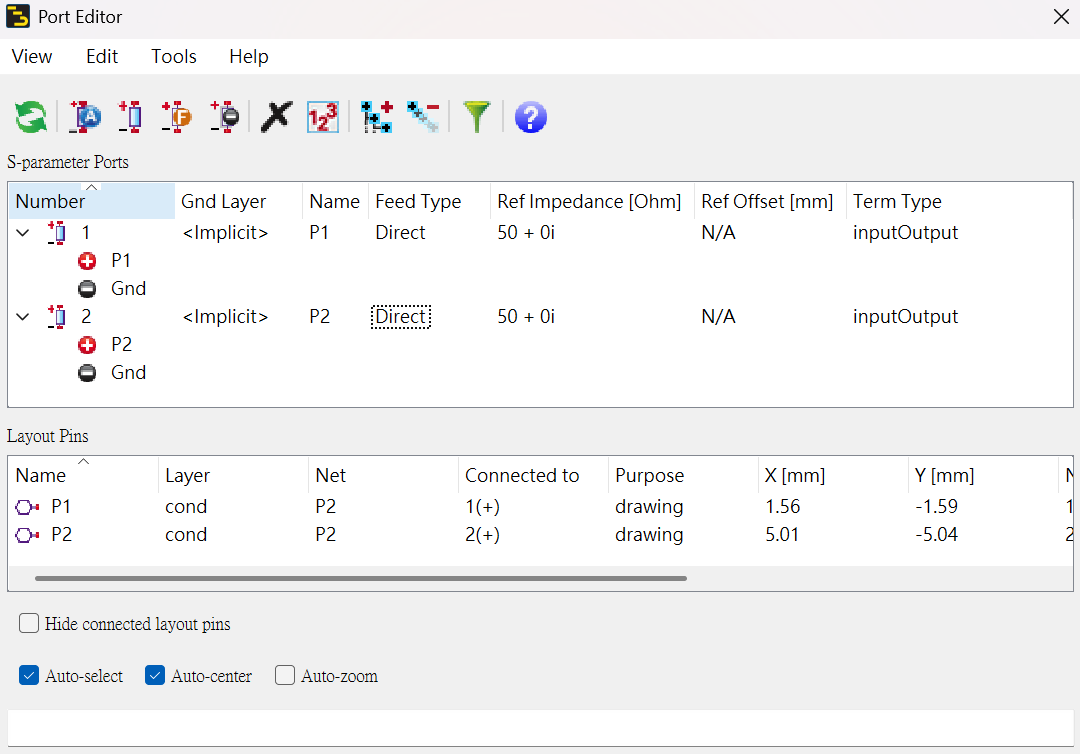

試過 (1)在走線和接地焊盤兩端各放置一個pin，Feed type=Direct，如下面的示意圖。也試過 (2)使用Feed type=SMD，設置成差分端口。

原本預想的是能在走線和焊盤之間創建兩個端口，然後在schmeatic中可以將電容器件連接在這兩個端口之間進行聯合仿真。但是使用(1)所輸出的dataset利用snp檔進行仿真的時候跟原本的結果差異頗大。

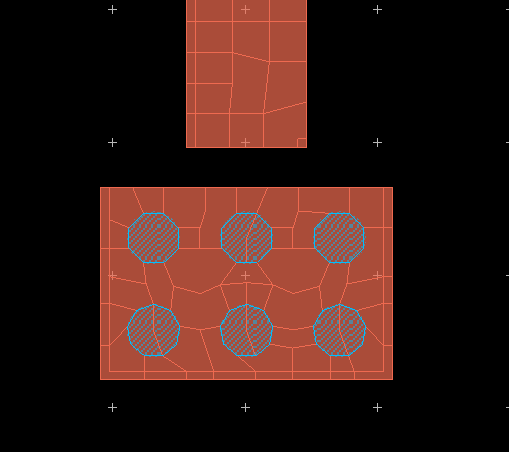

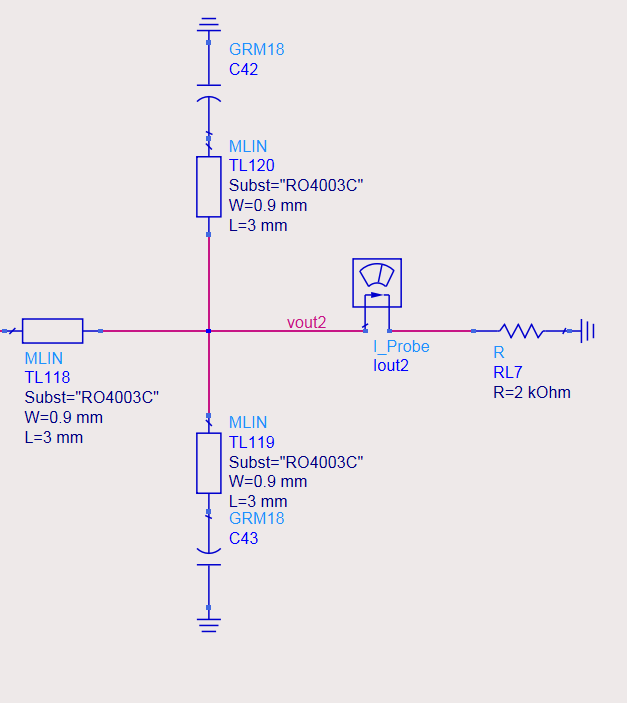

實在想不到辦法了希望有人可以幫忙解答一下。下圖是我在momentum裡面的佈線。另一張是原本的電路結構。

.

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题理解

您使用的是ADS Momentum 2019版本，需要配置走线和接地焊盘之间的端口设置。您已经尝试过在走线和接地焊盘两端各放置一个pin，Feed type设置为Direct，但仍然遇到问题。

问题分析

ADS Momentum是一款射频工程设计工具，端口设置是其中一个重要的步骤。根据您的描述，似乎您已经正确配置了端口，但仍然遇到问题。可能的原因包括：

• 端口匹配不正确
• 信号传输不良
• 接地焊盘设置不正确

解决方案

1. 检查端口匹配：确保走线和接地焊盘的端口匹配正确，包括匹配的类型、频率范围等。
2. 检查信号传输：检查信号传输是否良好，包括信号强度、干扰等。
3. 检查接地焊盘设置：检查接地焊盘的设置是否正确，包括接地点、焊盘类型等。

核心代码

由于问题主要是端口设置和信号传输相关，核心代码可能包括：

# 例子：检查端口匹配
import adsmomentum as ads

# 获取端口匹配信息
port_match = ads.get_port_match(wire_pin, ground_pin)

# 检查端口匹配是否正确
if port_match:
    print("端口匹配正确")
else:
    print("端口匹配不正确")

# 例子：检查信号传输
import numpy as np

# 获取信号强度信息
signal_strength = np.abs(signal)

# 检查信号强度是否良好
if signal_strength > 0.5:
    print("信号传输良好")
else:
    print("信号传输不良")

# 例子：检查接地焊盘设置
import adsmomentum as ads

# 获取接地焊盘设置信息
ground_pad_settings = ads.get_ground_pad_settings()

# 检查接地焊盘设置是否正确
if ground_pad_settings:
    print("接地焊盘设置正确")
else:
    print("接地焊盘设置不正确")

注意

上述代码仅供参考，具体的解决方案可能需要根据您的具体情况进行调整。
