8050驱动数码管问题

Question

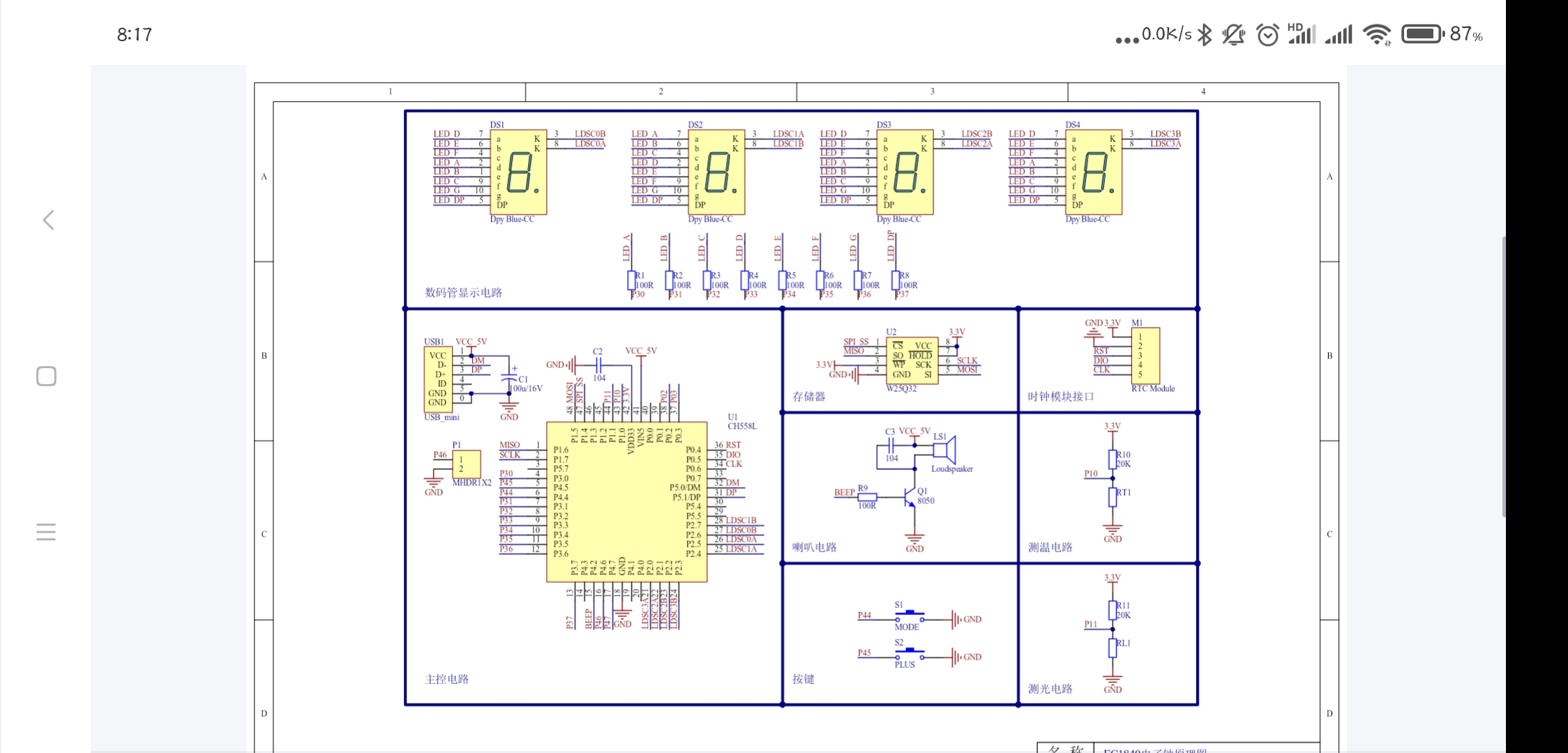

大家好，初来乍到，希望大家多多关照，本人有一个数字时钟，用的是1英寸数码管，单片机直接驱动数码管，现在想改成1.8寸数码管，奈何能力不足，原电路图奉上，

考虑到驱动大数码管需要大电流和电压，就用三极管设计了两款，但是实际都不理想，请大家支支招，要怎么改动电路图

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你好！欢迎来到CSDN，很高兴能为你提供帮助。你提到的是8050三极管驱动数码管的问题，并且想要从1英寸数码管升级到1.8寸数码管。由于1.8寸数码管通常需要更大的电流和电压，直接使用单片机的I/O口驱动是不现实的，因此你采用三极管（如8050）作为开关来驱动数码管。

不过，你说“实际都不理想”，这说明可能存在一些设计上的问题或优化空间。下面我将从电路原理、驱动方式、三极管选择、电源供电等方面进行详细分析，并给出解决方案。

---

一、问题分析

1. 数码管规格差异

• 1英寸数码管：一般工作电流约20mA左右。
• 1.8英寸数码管：工作电流可能高达30~50mA/段，甚至更高，特别是共阴/共阳设计下，每段都需要独立控制。

2. 8050三极管性能

• 8050 是一个NPN型三极管，最大集电极电流为200mA，最大功耗为400mW。
• 如果你的数码管每段需要30mA以上，那么8050可能不足以驱动，尤其是在多个数码管同时点亮时。

3. 电路设计问题

• 你可能使用了简单的开关模式，但没有考虑负载电流、三极管饱和压降、散热等问题。
• 可能没有使用限流电阻，导致三极管过热或烧毁。

---

二、解决方案

1. 更换合适的三极管

重点： 为了驱动大电流数码管，必须选用高耐流三极管，如 2N3055、TIP122、BD679、MOSFET（如IRF540） 等。

推荐型号：

| 型号 | 类型 | 最大集电极电流 | 特点 | |------|------|------------------|------| | 2N3055 | NPN | 15A | 高功率，适合大电流 | | TIP122 | NPN | 5A | 高增益，适合开关应用 | | IRF540 | MOSFET | 33A | 低导通电阻，适合高频驱动 |

建议： 若追求稳定性与效率，推荐使用MOSFET（如IRF540），因为其导通压降更低、发热更小。

---

2. 优化电路设计

电路结构建议：

+12V
│
├─→ [限流电阻] → 数码管段选
│
└─→ 三极管（如IRF540）的G极（栅极）← 单片机IO口

重点： 使用MOSFET时，栅极需接限流电阻（如1kΩ），防止误触发。

示例代码（Arduino示例）：

// 定义数码管各段引脚
const int segA = 2;
const int segB = 3;
const int segC = 4;
const int segD = 5;
const int segE = 6;
const int segF = 7;
const int segG = 8;

void setup() {
  pinMode(segA, OUTPUT);
  pinMode(segB, OUTPUT);
  pinMode(segC, OUTPUT);
  pinMode(segD, OUTPUT);
  pinMode(segE, OUTPUT);
  pinMode(segF, OUTPUT);
  pinMode(segG, OUTPUT);
}

void displayDigit(int digit) {
  // 根据digit显示数字
  switch(digit) {
    case 0: digitalWrite(segA, HIGH); digitalWrite(segB, HIGH); digitalWrite(segC, HIGH); digitalWrite(segD, HIGH); digitalWrite(segE, HIGH); digitalWrite(segF, HIGH); digitalWrite(segG, LOW); break;
    case 1: digitalWrite(segA, LOW);  digitalWrite(segB, HIGH); digitalWrite(segC, HIGH); digitalWrite(segD, LOW);  digitalWrite(segE, LOW);  digitalWrite(segF, LOW);  digitalWrite(segG, LOW); break;
    // 其他数字类似...
  }
}

void loop() {
  for (int i = 0; i < 10; i++) {
    displayDigit(i);
    delay(1000);
  }
}

注意： 上述代码中，每个段应通过三极管或MOSFET连接到电源，而不是直接由单片机驱动。

---

3. 增加限流电阻

重点： 每个数码管段应加一个限流电阻，以保护三极管和数码管。

• 例如：若数码管工作电压为5V，每段电流为20mA，则电阻值为：

  $$ R = \frac{V_{cc} - V_{LED}}{I_{LED}} = \frac{5 - 2}{0.02} = 150\Omega $$

• 所以，建议在每段数码管与三极管之间加一个150Ω~220Ω的电阻。

---

4. 提高电源电压

• 1.8寸数码管可能需要更高的驱动电压（如5V或12V），建议使用稳压电源，如：
  • 5V稳压模块（如7805）
  • 或者12V直流电源（配合MOSFET）

重点： 电源电压应高于数码管的工作电压，确保三极管/ MOSFET可以正常导通。

---

5. 使用达林顿对管或驱动芯片

重点： 如果不想自己搭建三极管电路，可以考虑使用达林顿对管（如TIP120）或数码管驱动芯片（如74HC595、MAX7219等）。

优点：

• 无需手动设计开关电路
• 支持多路驱动
• 更稳定可靠

---

三、总结

以下是优化后的电路设计步骤：

1. 更换三极管：使用高电流三极管（如TIP122）或MOSFET（如IRF540）。
2. 添加限流电阻：每段数码管加150Ω~220Ω电阻。
3. 提高电源电压：使用5V或12V稳压电源。
4. 优化驱动逻辑：使用Arduino或其他微控制器控制数码管。
5. 考虑使用驱动芯片：如MAX7219，简化电路设计。

---

四、推荐电路图（简略版）

+12V
│
├─→ [150Ω] → 数码管段A → [TIP122] → GND
│
├─→ [150Ω] → 数码管段B → [TIP122] → GND
│
...（其他段类似）
│
└─→ [1kΩ] → TIP122的B极 ← 单片机IO口

注： 三极管基极需接1kΩ限流电阻，防止烧毁。

---

如果你能提供原电路图或具体使用的数码管型号，我可以进一步帮你优化电路设计。希望这些内容对你有帮助！如有更多问题，欢迎继续提问。
