直流倍压电路输入2V（直流电源），要求输出20V电压

Question

问题
1。电容参数100uF和200uF都试了一遍都不行，电容参数到底多少合理呢
2。实验室供的是直流，把它变成交流不用变压器怎么变（没找到适合的变压器）
3。输出端一个或两个都可以，连在哪哩用不用电阻防一下

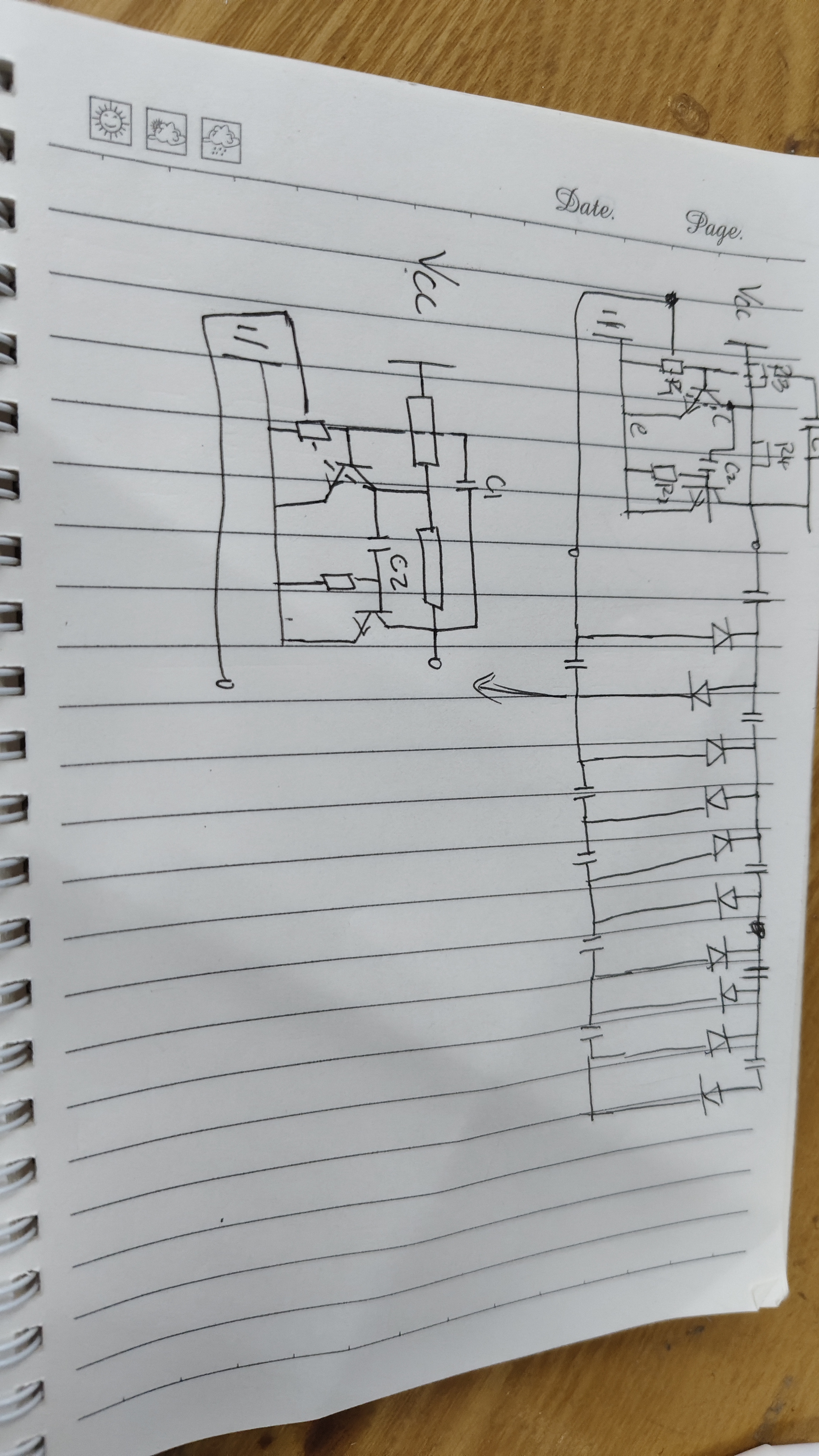

（虚线是飞线）

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 需要设计一个直流倍压电路，将2V直流输入提升到20V输出。
   - 电容参数的选择对电路性能很关键，要确定合适的电容值。
   - 要将直流转换为交流，且不能使用变压器，需找到合适的方法。
   - 明确输出端连接位置及是否需要电阻防护。
2. 解决方案：
   - 电容参数选择：
   • 对于直流倍压电路，电容值的选择与电路的频率特性等有关。一般来说，在简单的倍压电路中，电容值不能过小，过小会导致电容储能不足，无法实现有效的倍压。100uF和200uF如果不行，可能需要更大的值，比如1000uF甚至更大。具体的值要根据电路的实际工作频率和负载情况来确定。例如，假设电路工作频率为50Hz，根据公式(I = C\frac{dV}{dt})（这里(dV)近似为倍压前后的电压差，如18V，(dt=\frac{1}{f})，(f = 50Hz)），可以初步估算电容的电流需求，进而选择合适的电容值。
   • 直流转交流方法：
   • 可以使用振荡器电路将直流转换为交流。例如，采用555定时器构成的多谐振荡器。
   • 555定时器构成多谐振荡器的基本电路如下：

VCC
  |
  |____R1
  |     |
  |     C1
  |     |
  |____555
  |     |
  |     C2
  |     |
  |____R2
  |     |
  |____GND

 在这个电路中，通过合理设置\(R1\)、\(R2\)、\(C1\)、\(C2\)的值，可以产生方波信号，实现直流到交流的转换。例如，\(R1 = 10k\Omega\)，\(R2 = 10k\Omega\)，\(C1 = 0.01uF\)，\(C2 = 0.01uF\)时，可产生频率约为1.4kHz的方波信号。

• 输出端连接及电阻防护：
  • 如果是倍压电路的输出端，一般直接从倍压后的电容两端引出即可。
  • 是否需要电阻防护要看具体的负载情况。如果负载是容性或者感性负载，可能需要串联电阻来防止电路出现过冲等情况。例如，如果负载是一个较大的电容，在接入负载前可以串联一个小电阻（如100Ω - 1kΩ）来限流，防止瞬间电流过大对电路造成损坏。
    3. 多种解决方案优缺点：
• 电容参数调整：
  • 优点：简单直接，只需要更换电容值，成本低。
  • 缺点：需要反复试验，且没有理论计算准确，可能会浪费时间。
• 使用555定时器构成多谐振荡器实现直流转交流：
  • 优点：电路简单，易于搭建，不需要额外的变压器。
  • 缺点：输出频率固定，不太灵活，如果需要特定频率的交流信号可能无法满足。
    4. 总结：
• 设计直流倍压电路时，电容参数的选择要综合考虑电路工作频率和负载等因素。将直流转换为交流可以采用555定时器构成的多谐振荡器等方法。输出端连接要根据电路原理正确引出，对于可能出现的负载冲击等情况，可以通过串联电阻等方式进行防护。

需要注意的是，实际设计电路时，要根据具体需求进行优化和调试，确保电路性能稳定可靠。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
