HBM敏感度分级如何确定电压范围？

Question

在HBM（人体模型）敏感度分级中，如何根据器件的ESD抗扰度准确确定其对应的测试电压范围？不同HBM等级（如Class 1、1A、1B等）与电压区间（如500V–1000V）之间的划分依据是什么？实际测试中，是否需考虑温度、湿度及封装形式对击穿电压的影响？此外，当器件数据手册未明确标注HBM等级时，能否通过典型失效阈值反推其电压范围？这些问题直接影响ESD防护设计的可靠性与产品良率。

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。

如果还有疑问可以“评论”。如果答案让您满意，请“采纳”，非常感谢！

作为资深编程开发者，虽然您的问题涉及电子工程领域的ESD（静电放电）测试，但我会从系统设计和测试流程的角度，结合编程中常见的逻辑分析和数据建模方法，为您解答HBM（人体模型）敏感度分级的相关问题。HBM敏感度分级主要用于评估器件对静电放电的抗扰度，直接影响硬件设计的可靠性和产品良率。下面我将逐步解析问题，并使用代码和图形辅助说明。

1. HBM敏感度分级概述

HBM是ESD测试中最常用的模型之一，模拟人体带电后对器件的放电过程。分级基于器件能承受的电压阈值，标准如JEDEC JESD22-A114或MIL-STD-883定义了不同等级（如Class 1、1A、1B等）。电压范围的确立依赖于系统性测试和统计分析。

2. 如何确定测试电压范围？

测试电压范围通过“步进应力测试”确定：从低电压开始，逐步增加放电电压，直到器件失效（如参数漂移或功能异常）。具体流程如下：

• 测试步骤：使用ESD测试仪，对器件施加HBM脉冲，记录失效电压。
• 数据分析：通过多次测试（通常30个样本以上），计算失效电压的统计分布（如均值、标准差），从而确定安全电压范围。
• 标准参考：例如，Class 1A对应500V–1000V，表示器件在该范围内能承受放电而不失效。

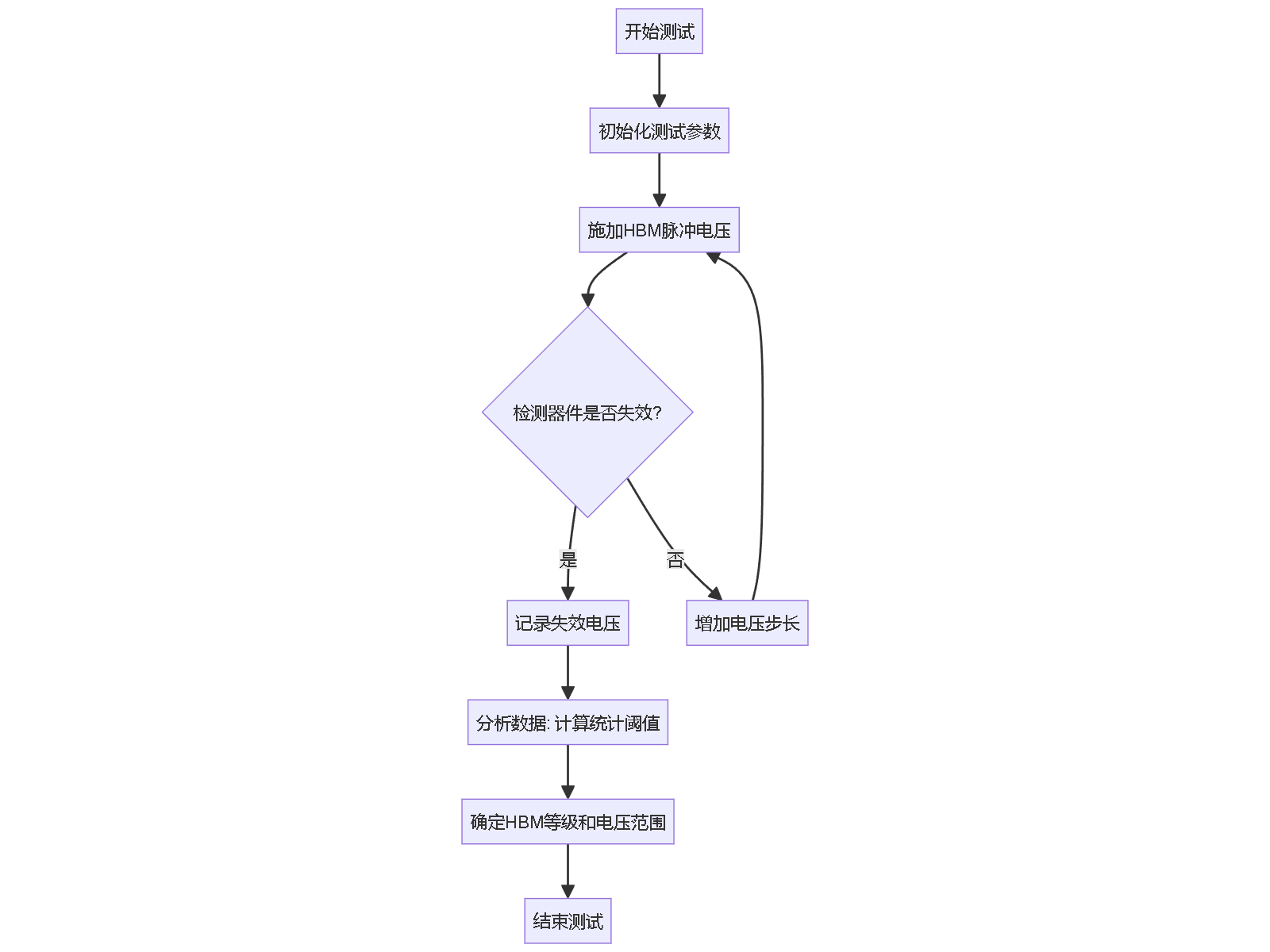

以下是一个简化的测试流程，使用mermaid图形展示：

3. HBM等级与电压区间的划分依据

不同HBM等级的划分基于行业标准和历史数据：

• Class 1：< 2kV（低抗扰度，用于敏感器件）。
• Class 1A：500V–1000V（中等抗扰度）。
• Class 1B：1000V–2000V（较高抗扰度）。
• 划分依据：根据大量器件的测试数据，结合应用场景（如消费电子、汽车电子）的风险评估。例如，JEDEC标准基于失效概率分布，将电压区间划分为多个等级，以确保95%以上的置信水平。

4. 实际测试中环境因素的影响

温度、湿度和封装形式对击穿电压有显著影响，测试中必须考虑：

• 温度：高温可能降低器件的ESD抗扰度（因材料特性变化），测试需在标准温度（如25°C）下进行，或进行温度补偿。
• 湿度：高湿度可能增加表面漏电，降低击穿电压；测试通常在可控湿度（如40%–60% RH）下执行。
• 封装形式：不同封装（如QFP、BGA）的寄生参数会影响放电路径，需针对封装类型校准测试设置。
  在实际测试中，这些因素通过环境箱控制，并使用校正因子调整电压阈值。

5. 通过失效阈值反推电压范围

如果数据手册未标注HBM等级，可以通过典型失效阈值反推：

• 方法：进行ESD测试，获取失效电压数据（如最小失效电压Vmin和最大失效电压Vmax）。
• 计算：使用统计方法（如韦伯分布或正态分布）估算电压范围，然后映射到标准等级。
• 示例代码（使用Python进行简单计算）：假设有一组失效电压数据，可以计算均值和标准差，进而推断HBM等级。

import numpy as np


# 示例数据: 失效电压列表（单位：V）
failure_voltages = [800, 850, 900, 950, 1000, 1050, 1100]


# 计算统计值
mean_voltage = np.mean(failure_voltages)
std_voltage = np.std(failure_voltages)


# 根据标准定义反推HBM等级（简化逻辑）
if mean_voltage < 500:
    hbm_class = "Class 1"
elif 500 <= mean_voltage <= 1000:
    hbm_class = "Class 1A"
elif 1000 < mean_voltage <= 2000:
    hbm_class = "Class 1B"
else:
    hbm_class = "Class 2或更高"


print(f"平均失效电压: {mean_voltage:.2f} V")
print(f"标准差: {std_voltage:.2f} V")
print(f"推断HBM等级: {hbm_class}")

6. 总结

HBM敏感度分级的电压范围确定依赖于标准测试流程、环境控制和数据统计分析。在实际ESD防护设计中，建议：

• 参考JEDEC或IEC标准进行测试。
• 考虑环境因素，使用校准设备。
• 对于未标注等级的器件，通过失效测试反推电压范围，并结合统计工具确保可靠性。
  如果您需要进一步模拟测试流程或自动化数据分析，我可以提供更多编程示例（如使用MATLAB或Python进行ESD数据拟合）。
