思科交换机链路聚合负载分担模式

Question

思科交换机链路聚合怎么同时配置源目的ip+端口的负载分担模式

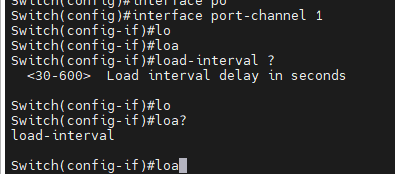

这台交换机进入Port Channel之后不存在load-banlce命令。是设备问题吗

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在思科交换机上，链路聚合（Link Aggregation）通常使用Port Channel（也称为EtherChannel）实现。链路聚合的负载分担模式决定了流量如何在多个物理端口之间分配。

---

一、链路聚合负载分担模式概述

思科交换机支持多种负载分担模式，常见的包括：

1. src-dst-ip：基于源和目的IP地址进行负载分担。
2. src-dst-mac：基于源和目的MAC地址进行负载分担。
3. src-ip：仅基于源IP地址。
4. dst-ip：仅基于目的IP地址。
5. src-port：基于源端口。
6. dst-port：基于目的端口。
7. src-dst-port：基于源和目的端口。
8. src-dst-ip-port：同时基于源/目的IP和端口（这是你提到的“源目的IP+端口”模式）。

---

二、配置负载分担模式为“源目的IP+端口”的步骤

1. 进入全局配置模式

Switch(config)#

2. 创建Port Channel接口

Switch(config)# interface port-channel 1

注意： port-channel 1 是一个逻辑接口，可以命名为任意编号（如1~16）。

3. 配置负载分担模式为 src-dst-ip-port

Switch(config-if)# load-balance src-dst-ip-port

重点： 此命令设置负载分担方式为源IP + 目的IP + 源端口 + 目的端口，适用于需要更精细控制流量分布的场景。

4. 将物理端口加入Port Channel

Switch(config)# interface range fa0/1 - 2
Switch(config-if-range)# channel-group 1 mode active

说明：

• fa0/1 - 2 是示例端口范围，根据实际设备调整。
• mode active 表示使用LACP协议自动聚合。
• 也可以使用 mode on 来手动聚合（不推荐用于生产环境）。

5. 验证配置

Switch# show etherchannel summary

输出将显示Port Channel的状态、成员端口及负载分担模式。

---

三、完整配置示例

Switch(config)# interface port-channel 1
Switch(config-if)# load-balance src-dst-ip-port
Switch(config-if)# exit

Switch(config)# interface range fa0/1 - 2
Switch(config-if-range)# channel-group 1 mode active

---

四、负载分担模式选择建议

| 模式 | 适用场景 | 特点 | |------|----------|------| | src-dst-ip | 多个服务器访问同一目标 | 基于IP地址，适合Web服务等 | | src-dst-ip-port | 需要更细粒度控制流量 | 最精确，适合高并发、多会话的应用 | | src-dst-mac | 企业内部通信 | 基于MAC地址，适用于局域网 |

---

五、注意事项

• 确保所有聚合端口的速率和双工模式一致。
• 使用LACP（802.3ad）模式可提高稳定性。
• 如果使用静态聚合（mode on），需确保两端配置一致。

---

六、总结

如果你希望同时基于源IP、目的IP、源端口和目的端口进行负载分担，应使用以下命令：

load-balance src-dst-ip-port

此模式适用于需要精细控制流量分布的网络环境，如数据中心、虚拟化平台或高吞吐量应用。

如有其他问题，欢迎继续提问！
