protues数字钟校准分和时

Question

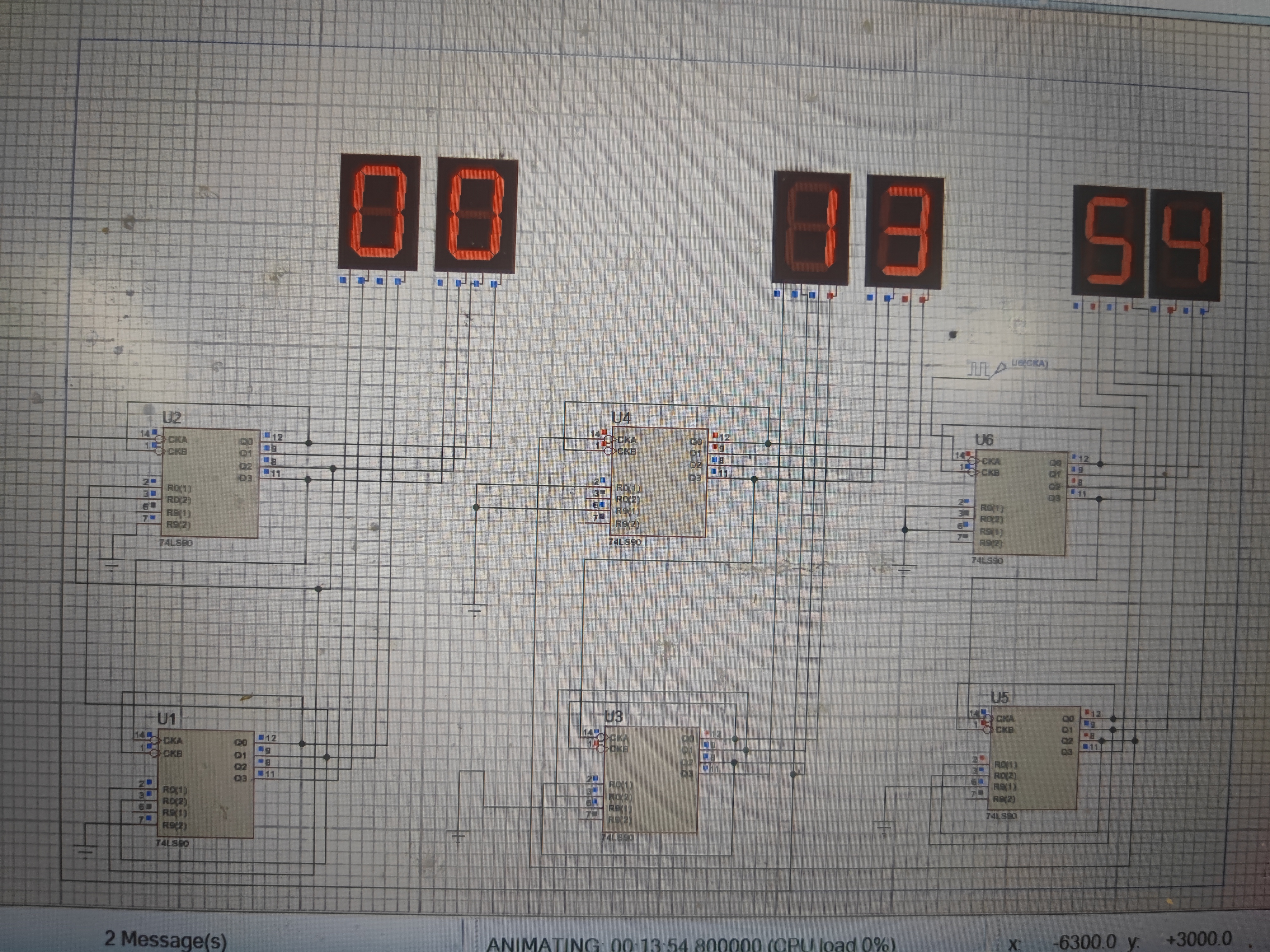

具体电路图如图，想要实现这个数字钟的分钟和小时的校准功能，可以校对设置，应该怎么做

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

数字钟校准功能实现

根据你的描述，我理解你想要实现的是在 Proteus 中的数字钟模块中，能够校准分钟和小时的显示。

解决方案

1. 找到数字钟模块的寄存器: 在 Proteus 中，数字钟模块的寄存器通常是通过 U 或 V 号引脚连接的。找到这些引脚的位置。
2. 设置校准寄存器: 使用 Proteus 的调试工具（如 Debug 或 Scope），找到分钟和小时的校准寄存器。通常是 U0 或 V0 引脚。
3. 写入校准值: 使用调试工具，写入正确的校准值到寄存器中。校准值通常是 16 位二进制数，代表分钟和小时的值。
4. 保存和重启: 保存修改并重启 Proteus，数字钟模块应该能够正确显示分钟和小时的值。

核心代码

具体的核心代码取决于数字钟模块的具体实现和寄存器的布局。通常需要使用 Proteus 的调试工具来写入寄存器的值。

例如，如果分钟和小时的校准寄存器是 U0 和 V0 引脚，写入值为 0x1234（代表分钟为 18，小时为 30），核心代码可能如下：

// 使用 Proteus 的调试工具写入寄存器值
void write_calibration_value(uint16_t value) {
  // U0 引脚连接到分钟的校准寄存器
  U0 = value & 0xFF;
  // V0 引脚连接到小时的校准寄存器
  V0 = (value >> 8) & 0xFF;
}

注意

具体的实现和寄存器布局可能会有所不同，请根据你的数字钟模块的具体实现来调整代码。
