自由度计算，机构组成，求答案和解析

Question

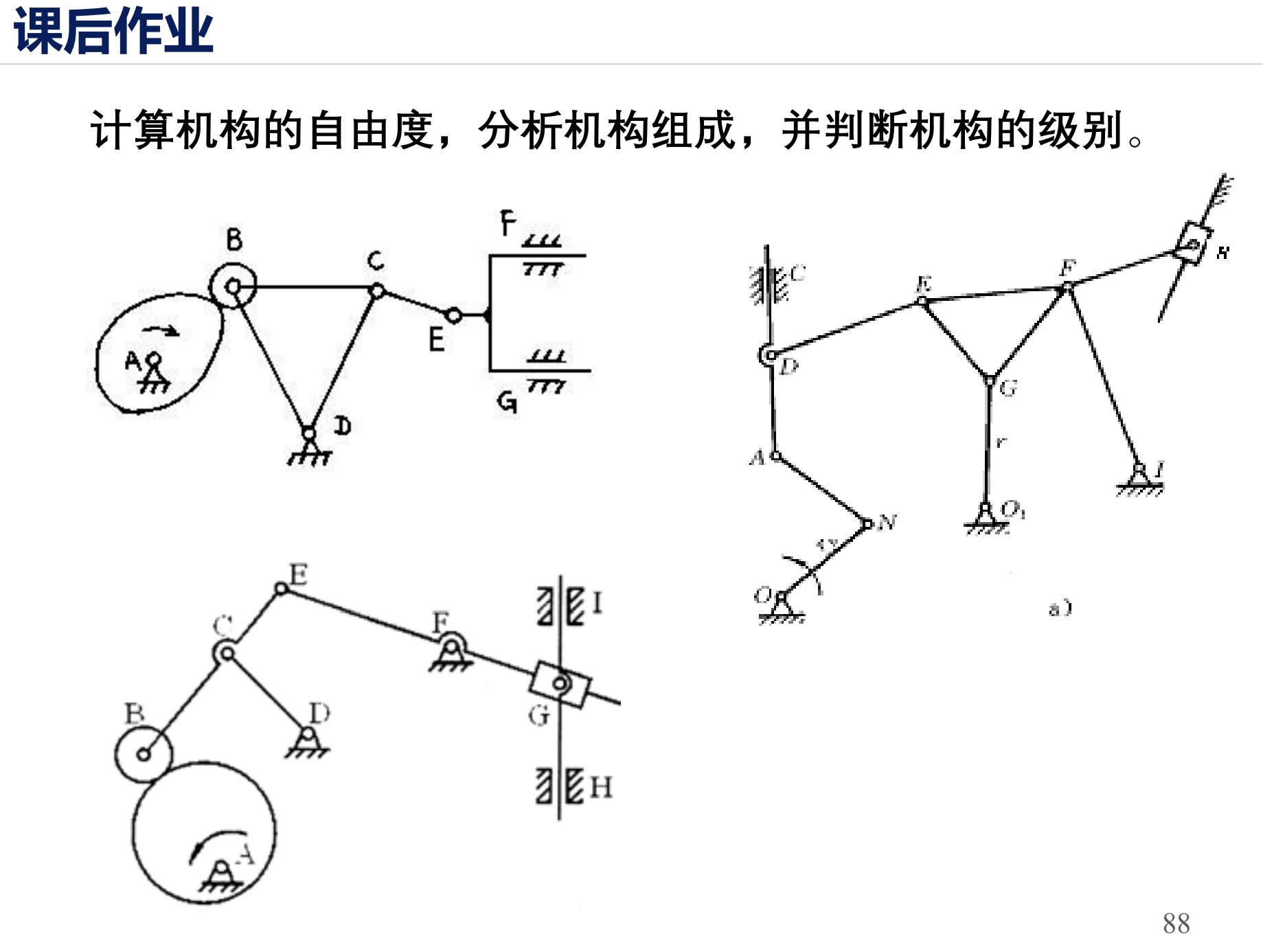

有关机器人机构问题，自由度计算，机构组成，杆组法求解，判断机构的级别，求答案和解析

Answer 1

让【宝码香车】来帮您解答，本回答参考DeepSeek编写，并整理提供。

如果答案让您满意，请采纳、点赞、关注，非常感谢！
.
每日一句正能量，让它带给您好心情：相信自己，你远比想象中更有潜力。
.

根据您提供的题目信息，这是一个关于机器人机构自由度计算和结构分析的问题。由于问题图片中的机构简图不够清晰，我将基于常见的平面机构自由度计算方法和杆组理论，为您提供详细的解题思路和步骤。

1. 自由度计算

自由度计算公式（平面机构）

对于平面机构，自由度F的计算公式为：

F = 3n - 2PL - PH

其中：

• n = 活动构件数
• PL = 低副数目
• PH = 高副数目

计算步骤

1. 确定活动构件数n：从机构简图中统计所有可动构件（不包括机架）
2. 统计低副PL：包括转动副和移动副
3. 统计高副PH：点接触或线接触的副
4. 代入公式计算

注意：需要检查机构中是否存在复合铰链、局部自由度或虚约束等情况，这些都需要在计算中进行相应处理。

2. 机构组成分析

杆组法基本原理

• II级杆组：由2个构件和3个低副组成
• III级杆组：由4个构件和6个低副组成
• 机构由原动件和基本杆组依次连接而成

分析步骤

1. 确定原动件（通常与机架相连）
2. 从远离原动件处开始拆分杆组
3. 按连接顺序确定机构组成

3. 机构级别判断

根据杆组的最高级别确定：

• 只含II级杆组 → II级机构
• 含有III级杆组 → III级机构
• 含有更高级别杆组 → 相应级别机构

解题建议

由于您提供的机构简图不够清晰，我建议：

1. 重新确认机构简图，明确标注所有构件和运动副
2. 按上述方法逐步计算自由度
3. 运用杆组法分析机构组成
4. 根据最高级别杆组确定机构级别

如果您能提供更清晰的机构简图，我可以为您进行更精确的计算和分析。
