AD 16.1 PCB原理图的焊盘变成灰色而且看不见标识怎么改回来？

Question

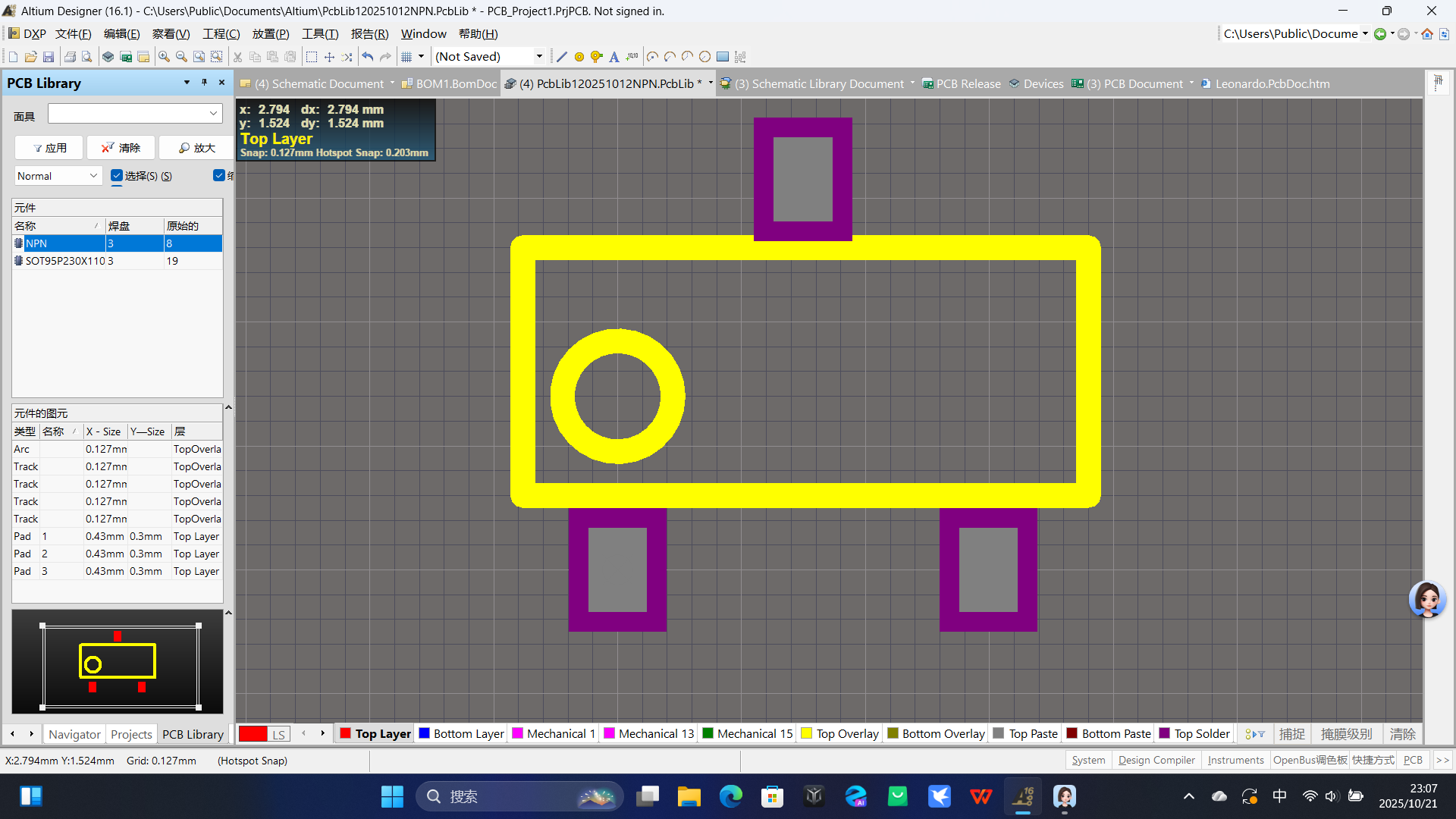

如图，左下角焊盘颜色还是红色的，但大屏里是灰色的还看不见标识，求解答，感谢

Answer 1

对象的可视性（Visibility）被关闭了
打开视图配置面板：
按快捷键 L（最快捷方式），或者在右下角点击 Panels -> 选择 View Configuration。
调整显示设置：
在打开的“View Configuration”面板中，找到 “Show / Hide” 选项卡（或者直接在顶部找到对应的设置）。
在列表中寻找与焊盘相关的选项，通常是 “Pads” 和 “Via”（虽然Via是过孔，但有时设置会联动）。
您会看到它们当前可能被设置为 “Hidden”（隐藏，通常是一个红色的叉号 ❌）。
点击下拉菜单或直接点击，将其更改为 “Show”（显示，通常是一个绿色的勾号 ✅）。
检查其他对象：
同时，检查一下“Strings”（字符串）、“Nets”（网络标签）等是否也被隐藏了。如果它们也是灰色的，用同样的方法设置为“Show”。
